دستگاه بازرسی نوری خودکار PCB با دقت بالا

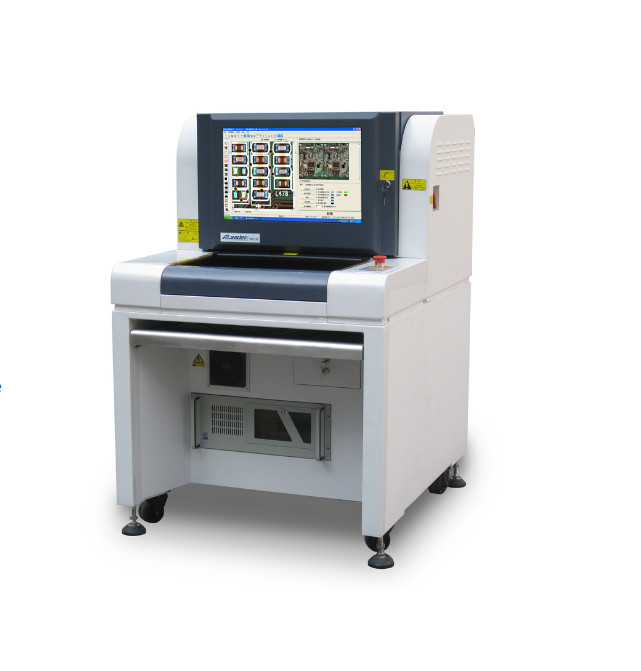

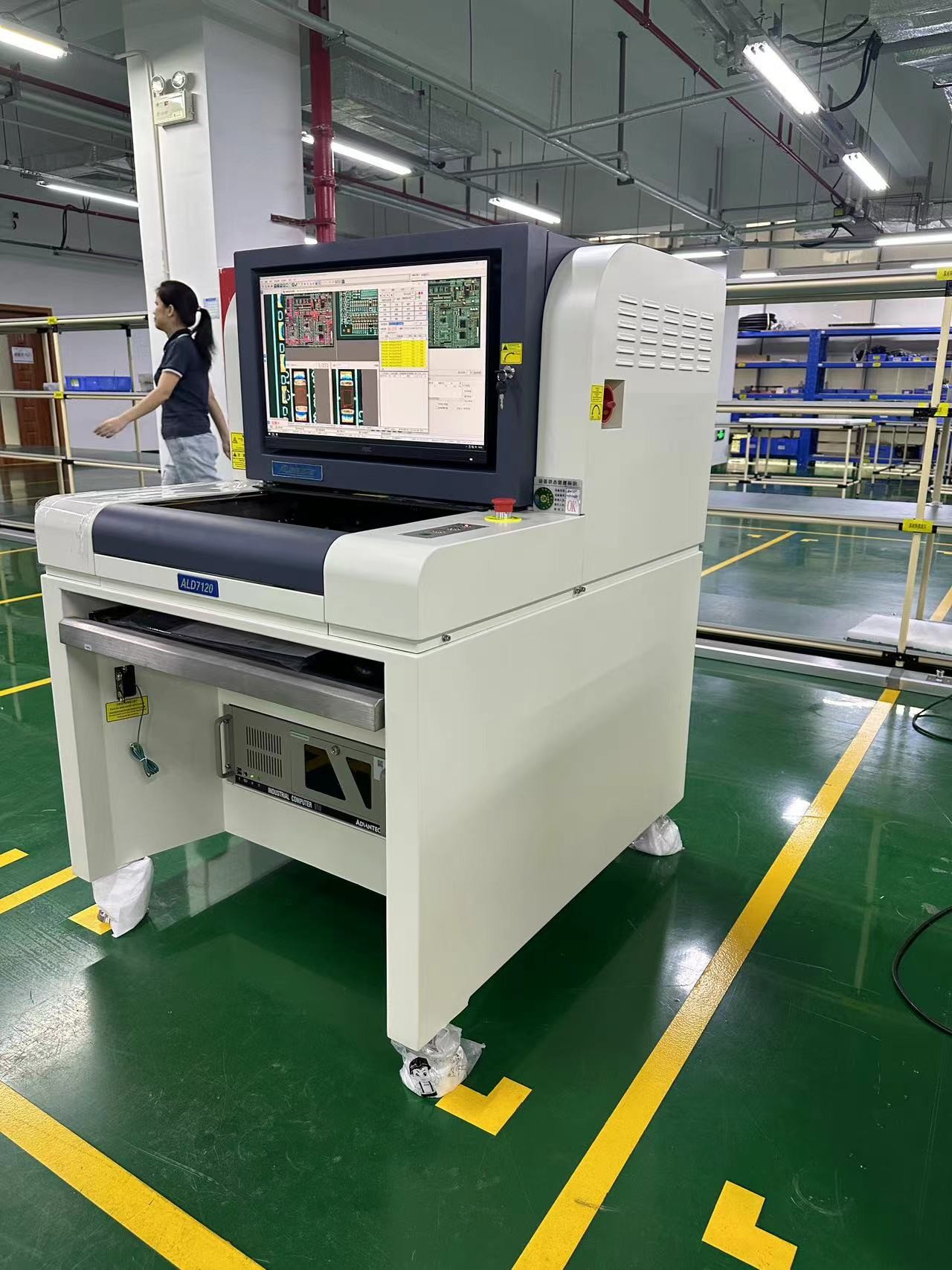

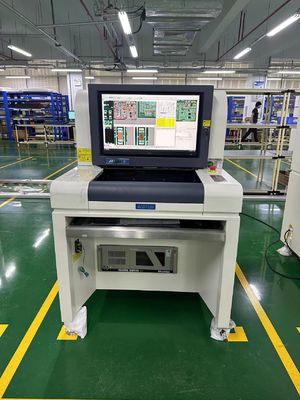

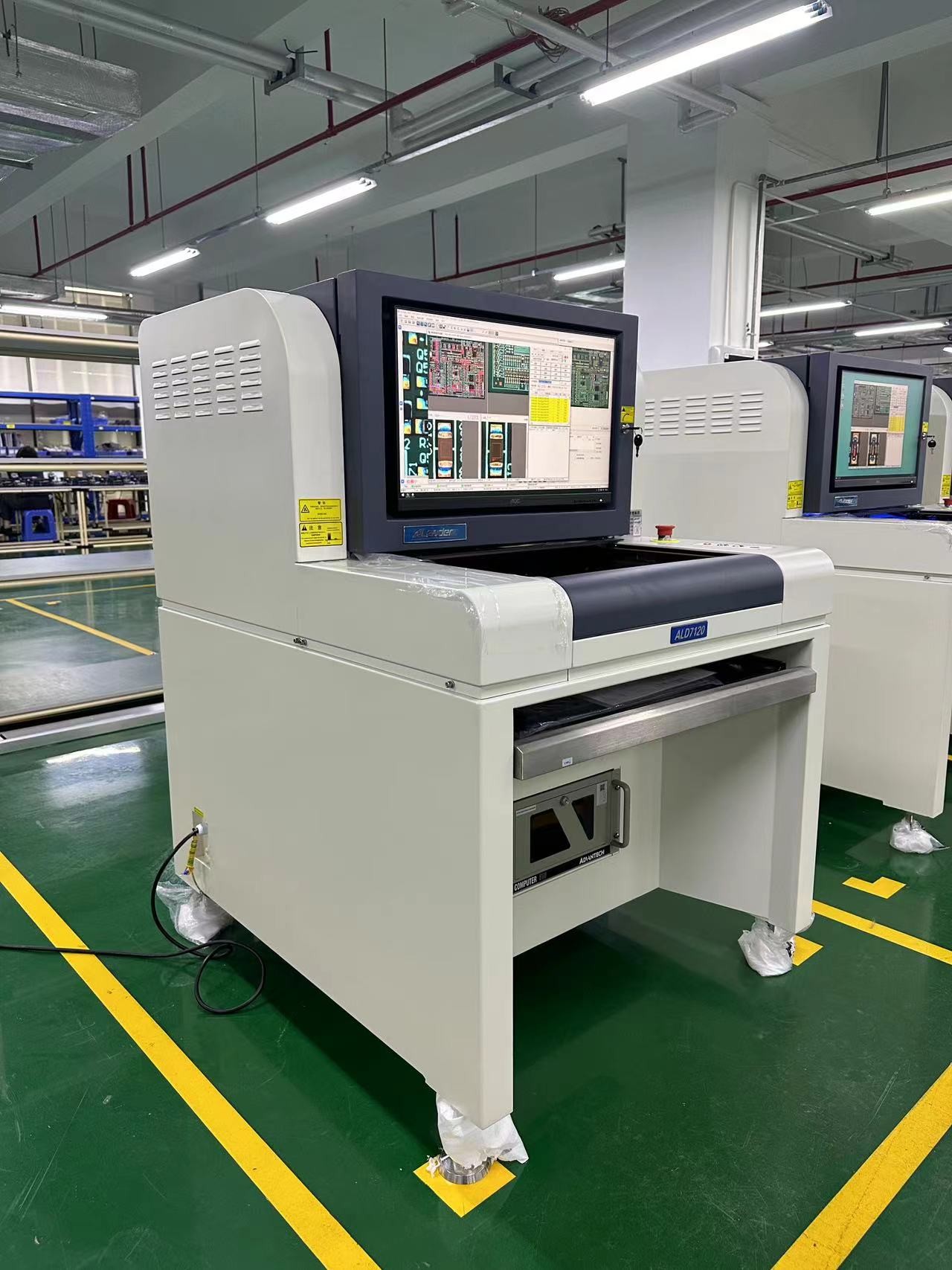

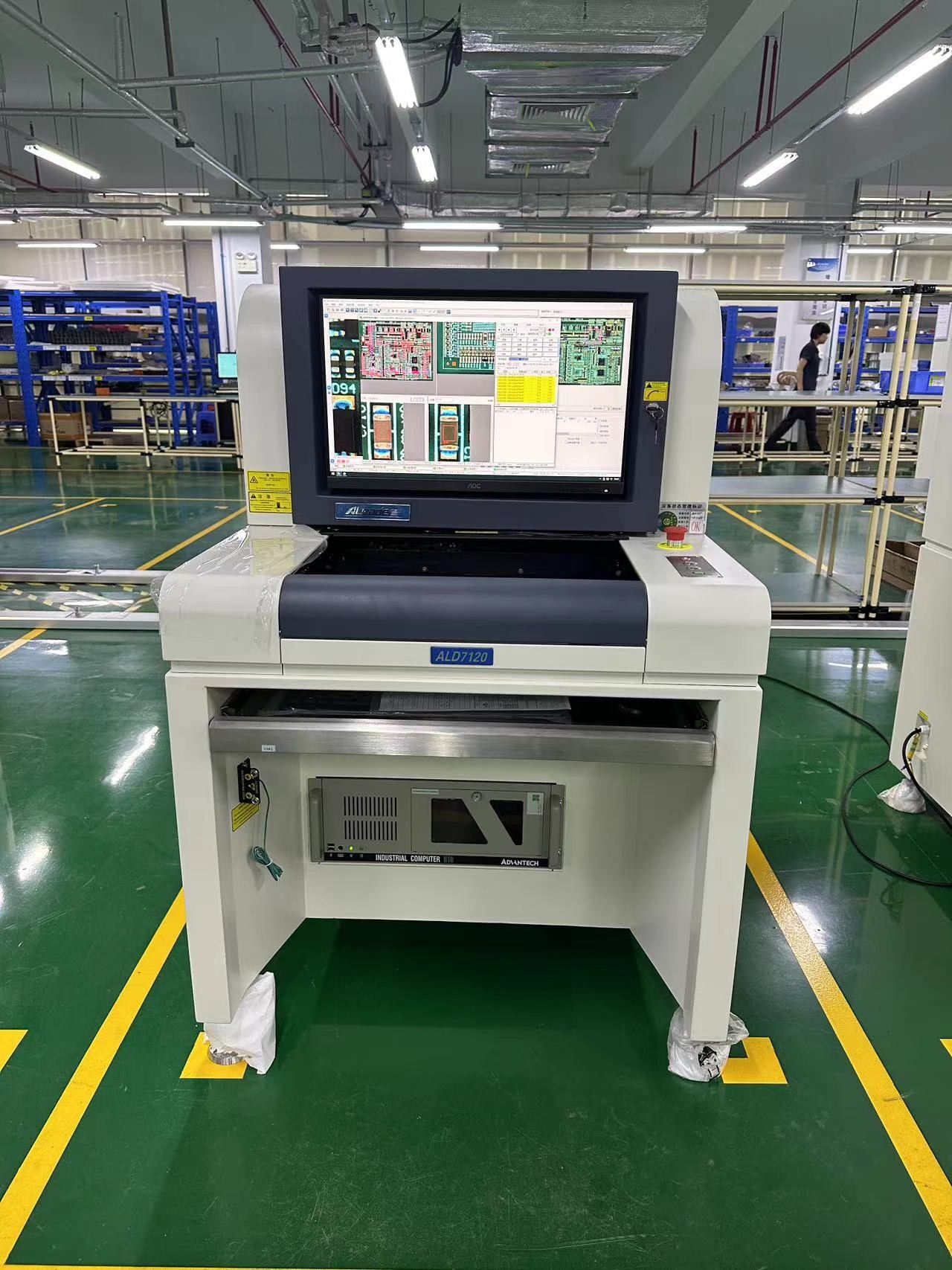

سیستم ALeader ALD7120 2D Offline AOI به طور خاص برای مغازه های SMT کوچک و متوسط طراحی شده است.
ALD7120 با اثر کوچک و عملکرد آرام خود می تواند در محیط تولید و همچنین محیط آزمایشگاهی استفاده شود.
این سیستم از پیشرفته ترین تکنولوژی i3D استفاده می کند و مجهز به دوربین با سرعت بالا و دوربین چند جهت
ماژول روشنایی
پیکربندی استاندارد شامل نرم افزار SPC و تعمیرات است که بر روی سیستم نصب شده است.
ALD7120 می تواند برای بازرسی PCB ها پس از جریان مجدد، پس از موج، اجزای چسب و غیره استفاده شود.
| مشخصات عملکردی | ALD7120 | ALD7130 | ALD7150 | |||
|
هیئت آزمون |
بعد از جریان مجدد |
|||||
| روش آزمایش |
بسیاری از الگوریتم های پیشرو بین المللی مانند TOC، Histograms، Match، Short، OTHER، CREST، الگوریتم های PIN، پارامترهای تنظیم اتوماتیک با توجه به نقاط آزمایش مختلف. |
|||||
|
دوربین |
دوربین صنعتی دیجیتال هوشمند با سرعت بالا |
|||||
|
رزولوشن/ محدوده/ سرعت |
(استانداردی): ((اختیاری): (اختیاری): |
15μm/Pixel 10μm/Pixel 8μm/پیکسل |
مرکز پرواز:36.00mmX30.72mm FOV:24.00mmX20.48mm مرکز پرواز:19.20mmX16.38mm |
(سرعت) <200ms/FOV(سرعت) <200ms/FOV (سرعت) <200ms/FOV |
||
|
نور |
نور LED برج حلقه ای هم محوری RRGB بسیار روشن (نور رنگی) |
|||||
|
حالت برنامه |
برنامه نویسی دستی، فریم خودکار، ورودی CAD به طور خودکار با کتابخانه قطعات مطابقت دارد |
|||||
|
کنترل از راه دور |
کنترل از راه دور از طریق TCP / IP. چک، شروع یا متوقف کردن ماشین، یا تغییر روش در هر زمان. |
|||||
| موارد بازرسی |
ظاهر بد مثل عدم تراز، ناکافی، کوتاه، گمشده، منحرف، تابلو تبلیغاتی، نصب در سمت، سرنگون شدن، قسمت اشتباهی، آسیب دیده، قطبی، پودر ساختگی، پودر گمشده، چسب بیش از حد، خالی پودر، پین پوشش پودر |
|||||
|
ویژگی های ویژه |
چند برنامه در حال اجرا همزمان (پروگرام تغییر اتوماتیک پشتیبانی) |
|||||
|
خلاصه ی مشخصات و کنترل برنامه |
آمار و تجزیه و تحلیل تمام داده های آزمایش، بررسی تولید و تجزیه و تحلیل کیفیت در هر نقطه، می تواند فایل اکسل، Txt را صادر کند |
|||||
|
سیستم بارکد |
دوربین می تواند به طور خودکار بارکد را بخواند و انتقال دهد ((یک بعد یا دو بعد) ، عملکرد چند علامت (از جمله علامت بد) |
|||||
|
حالت سرور |
داده های اداری از بسیاری از AOI از طریق سرور مرکزی |
|||||
|
سیستم عملیاتی |
ویندوز 10 | |||||
|
نمایش/خروجی |
صفحه LCD |
|||||
| مشخصات سیستم | ||||||
|
اندازه PCB |
50×50mm ((دقيقه) ️430×330mm ((حد اقل) | 50×50mm ((دقيقه) 620×460mm ((حد اقل)) | 50×50mm ((دقيقه) 870×650mm ((حد اقل) | |||
|
ضخامت PCB |
0.3 تا 5 میلی متر | |||||
|
فاصله کنار سیستم قفل |
بالا:3.5ميلي متر پايين:3.5 میلی متر | |||||
|
وزن PCB |
3 کیلوگرم | |||||
|
تحمل PCB |
<5mm یا 2٪ از طول قطر PCB |
|||||
|
ارتفاع PCB |
قسمت بالا: 30mm قسمت پایین: 80mm | قسمت بالا: 30 میلی متر قسمت پایین: 120 میلی متر |
سمت بالا: 30 میلی متر قسمت پایین: 120 میلی متر |
|||
|
کانویر |
کلیمپ خودکار، جبران خودکار برای جلوگیری از تحریف |
|||||
|
ارتفاع کانویر |
از 850 تا 920 میلی متر | |||||
|
جهت حمل کننده |
چپ→ راست یا راست→ چپ |
|||||
|
راننده X/Y |
درایور اسرو و AC، PCB ثابت، دوربین در XY، با CTQ تایید شده است |
|||||
|
منبع برق |
AC230V 50/60 کمتر از 0.5KVA |
|||||
|
هوا فشرده |
استفاده از هوا فشرده نشده |
|||||
|
وزن |
حدود 290 کيلوگرم |
حدود 400 کيلوگرم |
حدود 550 کيلوگرم |
|||
|
ابعاد |
870×1070×1310mm (L×W×H) | 1090 × 1360 × 1390mm (L × W × H) | 1340×1750×1615mm (L×W×H) | |||
|
رطوبت |
10°35°C 35°80% RH (بدون شبخوار) |
|||||
|
گواهینامه |
مطابق با استاندارد CE |
|||||
اطلاعات شرکت
شركت تکنولوژى شنژن اونريال، شركت توليد و فروش، شركت ملي با تکنالوژى بالا است كه تخصصي در تحقيقات و توسعه، توليد و فروش تجهیزات SMT است..سرمایه ثبت شده شرکت 5 میلیون دلار است. از زمان تأسیس شرکت، Honreal در توسعه تکنولوژی به عنوان هسته، کیفیت به عنوان بقای آن،تحقیق و توسعه مستقلبعد از تلاش های مداوم، این شرکت دارای تعدادی اختراع با تکنولوژی بالا است.
سوالات عمومی
سوال: چطور می توانید کیفیت فروش خود را تضمین کنید؟
A: ما تضمین می کنیم که هر مجموعه ماشین آلات قبل از تحویل به شما تحت آزمایش دقیق قرار می گیرند تا عملکرد عالی همه محصولات را تضمین کنند.
سوال: آموزش چطوره؟
A: پس از خرید ماشین آلات ما، مهندسان خود را می توانید به شرکت ما بروید و یا آن را بسیار آسان برای کار
ماشين مطابق با ويديوي آموزش و راهنماي كاربري، راهنماي كاربري با ماشين همراه خواهد بود.
سوال: می خواهم از شما بپرسم آیا ممکن است لوگو من روی محصول قرار گیرد؟
اميدواريم بدونيد که شرکت ما به طور کامل از خدمات لوگو سفارشي پشتیبانی مي کند، ما اين کار را انجام مي دهيم. علاوه بر اين، کاملا رایگان است، پس فقط به ما نيازمندي هاي خود را بگويد.
س: استفاده از این ماشین ها سخت است؟
پاسخ: نه، اصلا سخت نیست. برای مشتریان قبلی ما، حداکثر دو روز کافی است تا یادگیری استفاده از ماشین آلات.
