تجهیزات بازرسی نوری خودکار غیر مستقیم، دستگاه PCB AOI برای صنعتی

MOQ:	1
قیمت:	قابل مذاکره
بسته بندی استاندارد:	بسته بندی جعبه چوبی صادراتی
دوره تحویل:	5-7 روز
روش پرداخت:	T/T ， ، Western Union ،
ظرفیت تامین:	100 ست در ماه

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع

نام تجاری

Honreal

گواهی

شماره مدل

نام محصول:

دستگاه بازرسی AOI

برنامه:

بازرسی PCB

اندازه PCB:

20 میلی متر × 20 میلی متر تا 450 میلی متر در 350 میلی متر

ابعاد ماشین (L*W*H):

L1120mm×900mm×1400mm

قدرت:

AC220v، 10٪، تک فاز 5a 50/60hz، مصرف برق 600w

حدود 480 کیلوگرم

برجسته کردن:

تجهیزات بازرسی نوری اتوماتیک خارج از خط

تجهیزات بازرسی نوری خودکار PCB

دستگاه PCB AOI صنعتی

توضیحات محصول

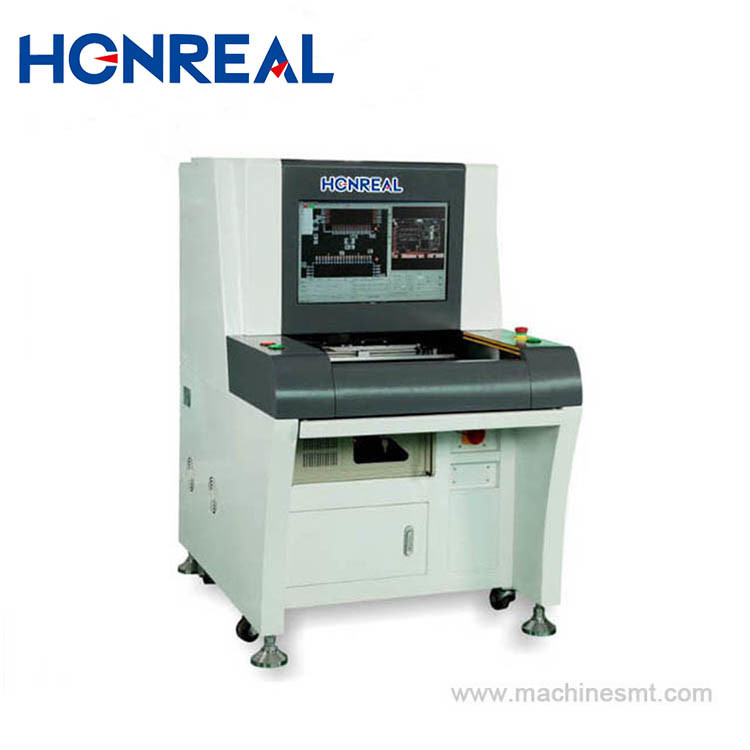

دستگاه بازرسی نوری خودکار PCB AOI آفلاین H910

AOI را می توان در مکان های زیر در خطوط SMT استفاده کرد: پس از خمیر، قبل از لحیم کاری مجدد، پس از لحیم کاری مجدد، یا مناطق موج.

مزیت عملکرد:

1. مناسب برای خط تولید SMT تمام اتوماتیک پیشرفته و تشخیص AOI در زمان واقعی.
2. اتوماسیون کارآمدتر، بدون انتشار دستی، سیگنال های استاندارد برد NG یا OK؛
3. یک نفر بیشتر استانی، نظارت بر چندین دستگاه تشخیص AOI؛
4. می تواند خواندن و پرس و جو کد یک بعدی و کد QR را شناسایی کند و ایستگاه کاری نگهداری را تحقق بخشد.
5. قابلیت تشخیص پایدار 0201، عملکرد تشخیص اختیاری 01005؛
6. در جلوی کوره، پس از کوره و سایر موقعیت ها، یک دستگاه چند منظوره.

پیکربندی پارامتر:

دسته بندی

پروژه

مشخصات فنی

سیستم هویت بصری

بازرسی	استفاده ترکیبی از الگوریتم های متعدد مانند Widm، فناوری کنتراست تصویر رنگی، فناوری استخراج رنگ، شباهت، فناوری پردازش دو مقداری، Ocr/Ocv و غیره.
دوربین	دوربین رنگی CCD 5 مگاپیکسلی: 10 میکرومتر/15 میکرومتر/18 میکرومتر/20 میکرومتر/25 میکرومتر
منبع نور	نور رنگی چند کاناله سه بعدی حلقه ای، بسته به کاربرد، RGB/RGBW/RGBR/RWBR را انتخاب کنید.
سرعت پردازش تصویر	قطعات 0201	<10 میلی ثانیه
	زمان برای هر تصویر	<170 میلی ثانیه
محتوای تست	عیوب چاپ خمیر	ناهم تراز، سرریز، ناکافی، باز بودن خمیر، لکه
	عیوب قطعه	گم شده، ناهم تراز، کج، سنگ قبر، بیلبورد، واژگون، قطبیت معکوس، اشتباه، آسیب دیده
	عیوب لحیم کاری	سرریز، ناکافی، لحیم کوتاه، لکه
اقدامات ضد استاتیک	خروجی برق ضد استاتیک، حلقه ضد استاتیک

سیستم مکانیکی

اندازه PCB	20 میلی متر × 20 میلی متر تا 450 میلی متر × 350 میلی متر (می توان اندازه بزرگتر را طبق تقاضای مشتریان ساخت)
ضخامت PCB	0.3 میلی متر ~ 5.0 میلی متر
تحمل تاب PCB	<5 میلی متر
فضای قطعه	بالا<35 میلی متر، پایین <75 میلی متر
حداقل قطعات فضای	تراشه 0201 و گام 0.3 میلی متر
پلتفرم X، Y	درایور	سرور AC
	موقعیت دقیق	<8 میکرومتر
	سرعت حرکت	830 میلی متر بر ثانیه (حداکثر)

سیستم نرم افزار

سیستم عامل	ویندوز پروفشنال
کنترل و تشخیص	ویژگی ها	Widm، الگوی OK مطالعه، تنظیم خودکار تصویربرداری الگو، شناسایی داده ها و مقدار عددی خطا
کنترل و تشخیص	عملیات	برنامه نویسی گرافیکی، همراه با کتابخانه تراشه و دریافت یک قاب بازرسی مطابق با شکل تراشه، موقعیت طلایی، تنظیم میکرون، و برنامه نویسی آسان
علامت	تعداد علائم	0 تا 2 علامت قابل انتخاب است
علامت	سرعت تشخیص	0.5 ثانیه در قطعه

سیستم کنترل

میزبان کامپیوتر	CPU: Intel Dual-Core، حافظه: 4 گیگابایت، هارد دیسک: 500 گیگابایت
نمایشگر	نمایشگر LED 22 اینچی

سایر پارامترها

ابعاد دستگاه (طول × عرض × ارتفاع)	L1120 میلی متر × 900 میلی متر × 1400 میلی متر
وزن	حدود 480 کیلوگرم
توان	AC220 ولت، 10%، تک فاز 5 آمپر 50/60 هرتز، مصرف برق 600 وات

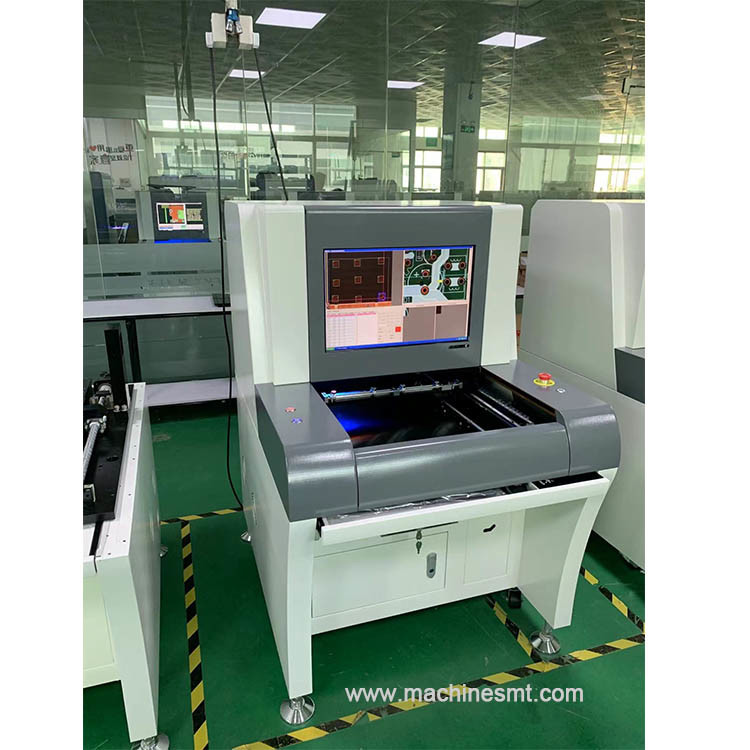

نمایش عکس
تجهیزات بازرسی نوری خودکار غیر مستقیم، دستگاه PCB AOI برای صنعتی

گواهینامه

خدمات ما

1. پیش مشاوره: راه حل های حرفه ای SMT را برای کل خط ارائه می دهد.
2. گارانتی کارخانه: خدمات کارخانه با گارانتی یک ساله.
3. نصب: نصب و راه اندازی در محل، برای اطمینان از تولید روان.
4. آموزش فنی: آموزش حرفه ای از سطح 1 تا سطح 3 را ارائه می دهد.
5. پشتیبانی فنی: پشتیبانی فنی 24/7 را ارائه می دهد.
6. ارتقاء نرم افزار: ارتقاء نرم افزار رایگان مادام العمر را برای تمام محصولات ارائه می دهد.
