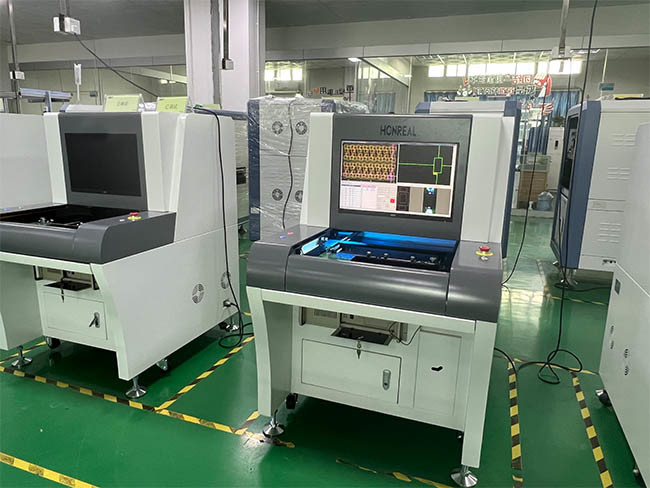

دستگاه بازرسی AOI به صورت خودکار دستگاه کنترل دکمه الکتریکی

بازرسی

استفاده از الگوریتم های متعدد بطور مصنوعی مانند Widm، تکنولوژی کنتراست تصویر رنگی، تکنولوژی استخراج رنگ، شباهت، فناوری مدیریت دو ارزش، Ocr / Ocv و غیره.

دوربین

5 میلیون دوربین Ccd رنگی: 10um/15um/18um/20um/25um

منبع نور

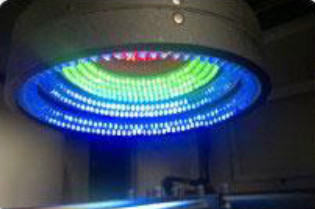

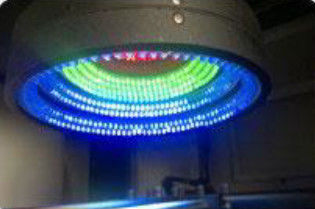

نور رنگ دار چند کانال سه بعدی به شکل حلقه ای ، بسته به برنامه ، RGB / RGBW / RGBR / RWBR را انتخاب کنید

سرعت پردازش تصویر

0201 اجزا

<10 ms

زمان هر تصویر

< 170ms

محتوای آزمایش

نقص های پاست پرینتیگ

اشتباه تراز شده، بیش از حد، ناکافی، چسبیدن باز، لکه

نقص های قطعات

گمشده، اشتباه تراز شده، منحرف شده، سنگ قبر، بیلبورد، بیش از حد، قطب معکوس، اشتباه، آسیب دیده

نقص های جوش

بیش از حد، ناکافی، جوش کوتاه، لکه

اقدامات ضد استاتیک

فاضلاب ضد ایستاتیک، تاج ضد ایستاتیک

اندازه PCB

20 میلی متر × 20 میلی متر تا 450 میلی متر × 350 میلی متر (می تواند اندازه بزرگتر را با توجه به خواسته های مشتریان ایجاد کند)

ضخامت PCB

0.3 mm ~ 5.0 mm

تحمل PCB Warp

<5 میلی متر

تصفیه قطعات

بالا<35mm، پایین<75mm

حداقل قسمت های فضای

01005چیپ و 0.3mmpitch

پلتفرم X,Y

راننده

سرور ACv

مکان دقیق

<8um

سرعت حرکت

830 mm/SEC (MAX)

سیستم عامل

ویندوز 7 64 بیتی

کنترل و تشخیص

ویژگی ها

Widm، مطالعه قالب خوب، به طور خودکار تنظیم قالب تصویربرداری، شناسایی داده ها و خطا ارزش عددی

عملیات

برنامه نویسی گرافیکی، همراه با کتابخانه تراشه و گرفتن یک قاب بازرسی با توجه به شکل تراشه، موقعیت Aureate، تنظیم میکرو، و برنامه نویسی آسان

مارک

شماره ها

0 2 نشان می تواند انتخاب شود

شناخت سرعت

0.5s/Pcs

کامپیوتر میزبان

CPU:Intel E3, حافظه:16GB, هارد دیسک:1TB

نمايش

صفحه نمایش LED 22 "

ابعاد ماشین ((L*W*H)

L1120mm × 900mm × 1400mm

وزن

حدود 480 کیلوگرم

قدرت

AC220v، 10٪، تک فاز 5a 50/60hz، مصرف برق 600w
