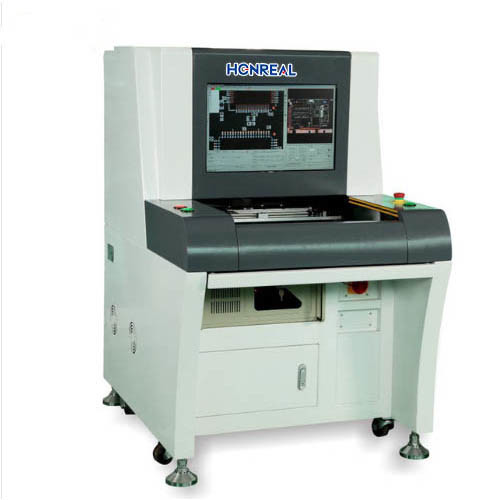

دستگاه بازرسی AOI 22 اینچی دستگاه بازرسی نوری خودکار PCB دقیق

محصولات

دستگاه SMT SPI

تماس با ما

Rain@szhonreal.com

+8613828867640

اکنون تماس بگیرید

دستگاه بازرسی AOI 22 اینچی دستگاه بازرسی نوری خودکار PCB دقیق

MOQ:	1 مجموعه
قیمت:	USD 13000-16000 Per Set
بسته بندی استاندارد:	جعبه ی چوبی
دوره تحویل:	15 روز کاری
روش پرداخت:	L/C ، T/T ، Western Union
ظرفیت تامین:	100 مجموعه در ماه

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع

نام تجاری

HONREAL

گواهی

CE ISO

شماره مدل

نام محصول:

دستگاه بازرسی H910 AOI

منبع نور:

ساختار حلقوی منبع نور LED RGB

اندازه PCB:

20 mm × 20 mm تا 350 mm × 450 mm

حداقل قطعات:

تراشه 01005

مکان دقیق:

نمایش:

صفحه نمایش LED 22 اینچی

حدود 480 کیلوگرم

منبع تغذیه:

220 ولت / 50 هرتز

برجسته کردن:

دستگاه بازرسی AOI دقیق

دستگاه بازرسی AOI 22 اینچ

دستگاه بازرسی نوری خودکار PCB

توضیحات محصول

دستگاه بازرسی نوری خودکار PCB با دقت بالا SMT AOI

پیکربندی پارامتر:

دسته بندی

پروژه

مشخصات H910

سیستم هویت بصری

بازرسی	استفاده از الگوریتم های متعدد به طور ترکیبی مانند Widm، فناوری کنتراست تصویر رنگی، فناوری استخراج رنگ، شباهت، فناوری پردازش دو مقداری، OCR/OCV و غیره.
دوربین	دوربین رنگی CCD 5 مگاپیکسلی: 10 میکرومتر/15 میکرومتر/18 میکرومتر/20 میکرومتر/25 میکرومتر

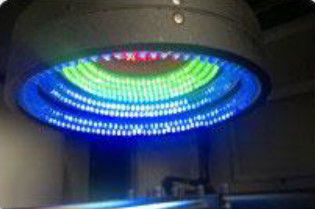

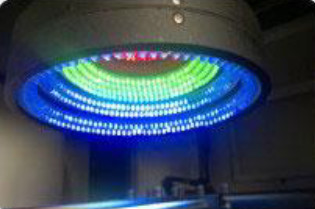

منبع نور	نور رنگی چند کاناله سه بعدی حلقه ای، بسته به کاربرد، RGB/RGBW/RGBR/RWBR را انتخاب کنید
سرعت پردازش تصویر	قطعات 0201	<10 میلی ثانیه
	زمان برای هر تصویر	<170 میلی ثانیه
محتوای تست	عیوب چاپ خمیر	ناهمتراز، سرریز، ناکافی، باز بودن چاپ، لکه
	عیوب قطعات	مفقود، ناهمتراز، کج، سنگ قبر، بیلبورد، واژگون، قطبیت معکوس، اشتباه، آسیب دیده
	عیوب لحیم کاری	سرریز، ناکافی، لحیم کوتاه، لکه
اقدامات ضد استاتیک	خروجی برق ضد استاتیک، حلقه ضد استاتیک

سیستم مکانیکی

اندازه PCB	20 میلی متر × 20 میلی متر تا 450 میلی متر × 350 میلی متر (می توان اندازه بزرگتر را طبق خواسته مشتریان ساخت)
ضخامت PCB	0.3 میلی متر تا 5.0 میلی متر
تحمل تاب PCB	<5 میلی متر
فضای قطعات	بالا<35 میلی متر، پایین <75 میلی متر
حداقل فضای قطعات	تراشه 01005 و گام 0.3 میلی متر
پلتفرم X، Y	درایور	سروو AC
	موقعیت دقیق	<8 میکرومتر
	سرعت حرکت	830 میلی متر بر ثانیه (حداکثر)

سیستم نرم افزاری

سیستم عامل	ویندوز 64 بیتی
کنترل و تشخیص	ویژگی ها	Widm، الگوی مطالعه شده، تنظیم خودکار تصویربرداری الگو، شناسایی داده ها و مقادیر عددی خطا
کنترل و تشخیص	عملیات	برنامه نویسی گرافیکی، همراه با کتابخانه تراشه و دریافت یک قاب بازرسی مطابق با شکل تراشه، موقعیت یابی طلایی، تنظیم میکرون، و برنامه نویسی آسان
علامت	تعداد علائم	0 تا 2 علامت قابل انتخاب است
علامت	سرعت تشخیص	0.5 ثانیه در هر قطعه

سیستم کنترل

کامپیوتر میزبان	CPU: Intel E3، حافظه: 16 گیگابایت، هارد دیسک: 1 ترابایت
نمایشگر	نمایشگر LED 22 اینچی

سایر پارامترها

ابعاد دستگاه (طول × عرض × ارتفاع)	طول 1120 میلی متر × عرض 900 میلی متر × ارتفاع 1400 میلی متر
وزن	حدود 480 کیلوگرم
توان	AC220 ولت، 10%، تک فاز 5 آمپر 50/60 هرتز، مصرف برق 600 وات

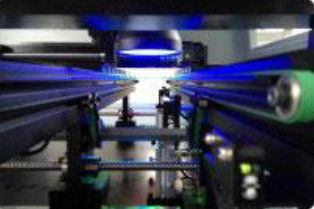

نمایش عکس
دستگاه بازرسی AOI 22 اینچی دستگاه بازرسی نوری خودکار PCB دقیق

اطلاعات شرکت

Shenzhen Honreal Technology Co.,Ltd یک شرکت ملی با فناوری پیشرفته است که در تحقیق و توسعه، تولید، فروش تجهیزات SMT تخصص دارد. خدمات به 500 شرکت برتر الکترونیکی جهان. سرمایه ثبت شده شرکت 5 میلیون است. از زمان تأسیس شرکت، Honreal به توسعه فناوری به عنوان هسته، کیفیت به عنوان بقای خود، تحقیق و توسعه مستقل و نوآوری مداوم پایبند بوده است. پس از تلاش های مداوم، دارای تعدادی اختراع ثبت شده با فناوری پیشرفته است.

دستگاه بازرسی AOI 22 اینچی دستگاه بازرسی نوری خودکار PCB دقیق

گواهینامه

دستگاه بازرسی AOI 22 اینچی دستگاه بازرسی نوری خودکار PCB دقیق

سوالات متداول

س: چگونه می توانید کیفیت فروش خود را تضمین کنید؟
پاسخ: ما تضمین می کنیم که هر مجموعه از دستگاه ها قبل از تحویل به شما تحت آزمایش دقیق قرار می گیرند تا از عملکرد عالی همه محصولات اطمینان حاصل شود.

س: آموزش چگونه است؟

پاسخ: پس از خرید دستگاه های ما، مهندسان شما می توانند به شرکت ما مراجعه کنند یا کار با دستگاه طبق فیلم آموزشی و دفترچه راهنمای کاربر بسیار آسان است، دفترچه راهنمای کاربر همراه با دستگاه ارائه می شود.

س: می خواهم از شما بپرسم که آیا امکان دارد لوگوی من روی محصول باشد.

پاسخ: ما امیدواریم که بدانید که شرکت ما به طور کامل از خدمات سفارشی سازی لوگو پشتیبانی می کند، ما این کار را انجام می دهیم. علاوه بر این، کاملاً رایگان است، بنابراین فقط الزامات خود را به ما بگویید.
س: آیا استفاده از این دستگاه ها سخت است؟

پاسخ: خیر، اصلاً سخت نیست. برای مشتریان قبلی ما، حداکثر 2 روز برای یادگیری نحوه کار با دستگاه ها کافی است.
