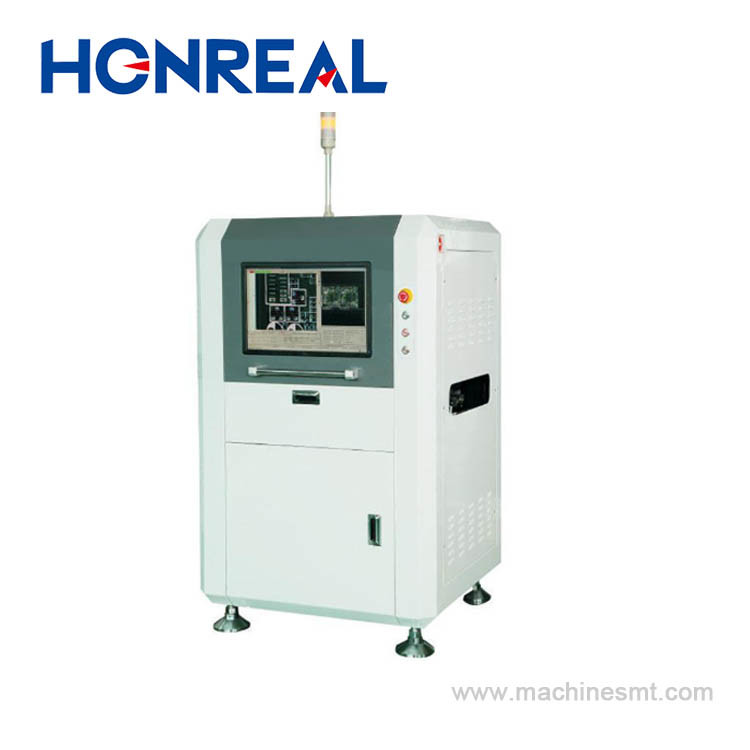

سیستم بازرسی خودکار SMT AOI ماشین بازرسی نوری خودکار PCB

MOQ:	1SET
قیمت:	USD 23000-28000 Per Set
بسته بندی استاندارد:	جعبه ی چوبی
دوره تحویل:	15 روز کاری
روش پرداخت:	L/C، T/T، وسترن یونیون
ظرفیت تامین:	100 مجموعه در ماه

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع

نام تجاری

HONREAL

گواهی

CE ISO

شماره مدل

دوربین:

دوربین رنگارنگ CCD

تنظیم عرض:

به صورت خودکار

اندازه PCB:

20 میلی متر × 20 میلی متر تا 360 میلی متر × 400 میلی متر

حداقل قطعات:

تراشه 01005

مکان دقیق:

<8 μm

سرعت جنبش:

830 mm/SEC (MAX)

نمایش:

نمایشگر 22 اینچی

ابعاد ماشین:

L980mm × 980mm × 1600mm

برجسته کردن:

سیستم بازرسی SMT AOI

دستگاه بازرسی AOI در خط

دستگاه بازرسی خودکار PCB AOI

توضیحات محصول

سیستم بازرسی نوری خودکار SMT AOI دستگاه بازرسی نوری خودکار PCB

توضیحات

1. AOI آسان برای کار و چند منظوره

این دستگاه می تواند در چندین نقطه کنترل کیفیت در خط SMT قرار گیرد تا کیفیت چاپ خمیر 2D را بررسی کند، عیوب قطعات را قبل از لحیم کاری مجدد بررسی کند، کیفیت PCBA را پس از لحیم کاری مجدد و لحیم کاری موج DIP بررسی کند.

2. رابط کاربری ساده

رابط نرم افزاری ساده مطابق با عملیات روزانه و مؤثر
راهنمای کار، باعث می شود تجهیزات به طور مداوم نگهداری شوند
نرم افزار جامع و انعطاف پذیر است
کمترین درخواست آموزش

از طریق رنگ سطح، روشنایی، شکل و رنگ توپ لحیم کاری برای بررسی وجود توپ لحیم کاری روی PCB استفاده می شود. دستگاه می تواند توپ لحیم کاری اطراف قطعه را بررسی کند، همچنین می تواند کل PCB را از طریق قاب بازرسی بررسی کند.
3. عملکرد بازرسی BGA
این عملکرد قبل از نصب برای بررسی کمبود لحیم، توپ گمشده، پل لحیم و غیره استفاده می شود.

H800پارامتر فنی:

دسته بندی

پروژه

مشخصات فنی

سیستم شناسایی بصری

بازرسی	استفاده ترکیبی از الگوریتم های متعدد مانند Widm، فناوری کنتراست تصویر رنگی، فناوری استخراج رنگ، شباهت، فناوری پردازش دو مقداری، Ocr/Ocv و غیره.
دوربین	دوربین رنگی CCD 5 مگاپیکسلی: 10 میکرومتر/15 میکرومتر/18 میکرومتر/20 میکرومتر/25 میکرومتر
منبع نور	نور رنگی چند کاناله سه بعدی حلقه ای، بسته به کاربرد RGB/RGBW/RGBR/RWBR را انتخاب کنید.
سرعت پردازش تصویر	قطعات 0201	<7.6 میلی ثانیه
سرعت پردازش تصویر	زمان برای هر تصویر	220~450 میلی ثانیه
محتوای تست	عیوب چاپ خمیر	ناهمتراز، سرریز، ناکافی، باز بودن چسب، لکه
	عیوب قطعات	گمشده، ناهمتراز، کج، سنگ قبر، بیلبورد، واژگون، قطبیت معکوس، اشتباه، آسیب دیده
	عیوب لحیم کاری	سرریز، ناکافی، لحیم کوتاه، لکه
	بازرسی لحیم کاری موج	سرریز، ناکافی، کوتاه، لحیم اضافی، حفره لحیم

سیستم مکانیکی

اندازه PCB	20 میلی متر × 20 میلی متر تا 400 میلی متر × 360 میلی متر (اندازه بزرگتر را می توان طبق تقاضای مشتریان ساخت)
نوار نقاله PCB	از چپ به راست (اختیاری، از راست به چپ)، تثبیت PCB: از پایین به بالا، بارگیری و تخلیه خودکار PCB، فاصله قابل تنظیم، مطابق با استاندارد SMEMA. فاصله نوار نقاله: 900±20 میلی متر
ضخامت PCB	0.3 میلی متر ~ 5.0 میلی متر
تحمل تاب برداشتن PCB	<5 میلی متر
فاصله قطعات	بالا<35 میلی متر، پایین <35 میلی متر
حداقل قطعات فاصله دار	تراشه 01005 و گام 0.3 میلی متر
پلتفرم X,Y	درایور	سرور AC
	موقعیت دقیق	<8 میکرومتر
	سرعت حرکت	830 میلی متر بر ثانیه (حداکثر)

سیستم نرم افزار

سیستم عامل	ویندوز X64
کنترل و تشخیص	ویژگی ها	Widm، الگوی Ok مطالعه، تنظیم خودکار تصویربرداری الگو، شناسایی داده ها و مقدار عددی خطا
کنترل و تشخیص	عملیات	برنامه نویسی گرافیکی، همراه با کتابخانه تراشه و دریافت یک قاب بازرسی مطابق با شکل تراشه، موقعیت طلایی، تنظیم میکرون، و برنامه نویسی آسان
شبکه	پورت ارتباطی	SMEMA،
شبکه	عملیات	برنامه نویسی گرافیکی، چینی، انگلیسی

سیستم کنترل

میزبان کامپیوتر	CPU: Intel E3، حافظه: 16 گیگابایت، هارد دیسک: 1 ترابایت
نمایشگر	نمایشگر LED 22 اینچی

سایر پارامترها

ابعاد دستگاه (طولعرضارتفاع)	طول 980 میلی متر × عرض 980 میلی متر × ارتفاع 1600 میلی متر
وزن	حدود 600 کیلوگرم
توان	AC220 ولت، 10%، تک فاز 5 آمپر 50/60 هرتز، مصرف برق 600 وات
