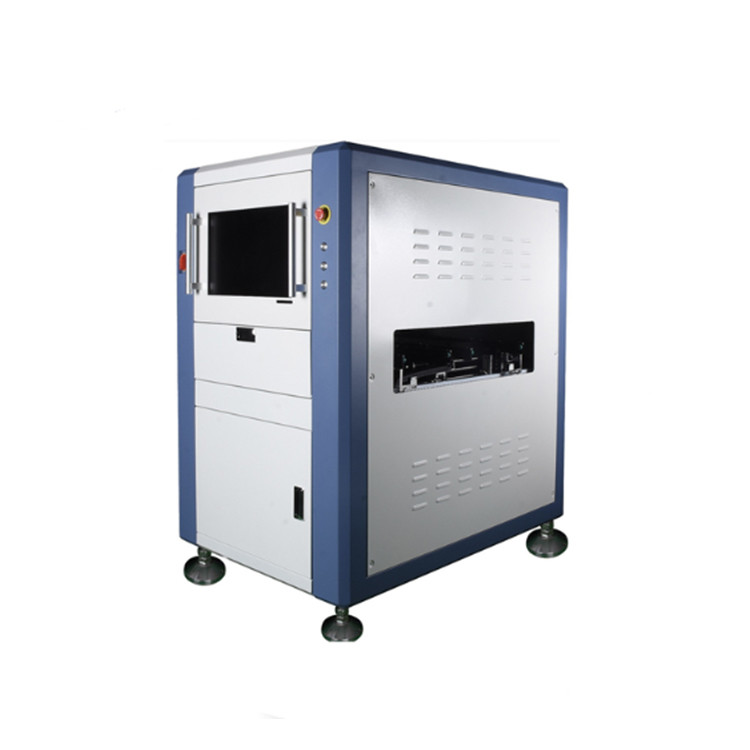

سیستم های بازرسی اتوماتیک دو لاین Aoi دو ردیف تجهیزات بازرسی Aoi
مشخصات ماشین:
1تکنولوژی دید کامل رنگی با دقت بالا
2برنامه ریزی آفلاین، عملکرد عیب یابی آفلاین
3پازل و چند علامت (از جمله عملکرد علامت بد)
4ساز و ساز سخت افزاری با کیفیت بالا، ماشین ساده و پایدار
5عملکرد نرم افزار SPC قدرتمند، تجزیه و تحلیل کیفیت در زمان واقعی
6الگوریتم تشخیص چندگانه با نرخ تشخیص بالا و نرخ مثبت کاذب پایین
7تشخیص خودکار بارکد و تشخیص متن OCR توسط دوربین
8می تواند در موقعیت های متعدد پس از چاپ، در مقابل کوره، پشت کوره و غیره استفاده شود.
9بر اساس داده های CAD، به طور خودکار کتابخانه قطعات را جستجو کنید تا برنامه نویسی خودکار را درک کنید
10سیستم کنترل از راه دور متصل به شبکه سیم دار یا بی سیم
مشخصات: H820
|
سیستم بازرسی |
درخواست | پس از چاپ استنسیل، فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر | |
|
حالت برنامه |
برنامه نویسی دستی، برنامه نویسی اتوماتیک، واردات داده های CAD، برنامه نویسی مستقل دو مسیر. | ||
| چاپ استینسل: عدم دسترسی به جوش، عدم وجود جوش کافی یا بیش از حد، عدم تراز جوش، پل، لکه، خراش و غیره. | |||
|
اقلام بازرسی |
نقص قطعات: فقدان یا بیش از حد قطعات، عدم تراز، نابرابر، لبه، مخالف نصب، غلط یا خراب قطعات و غیره |
||
|
نقص جوش: جوش بیش از حد یا از دست رفته، جوش خالی، پل، توپ جوش، IC NG ، مس لکه و غیره |
|||
|
روش محاسبه |
یادگیری ماشین، محاسبه رنگ، استخراج رنگ، عملیات مقیاس خاکستری، کنتراست تصویر، OCV / OCR و غیره | ||
|
حالت بازرسی |
PCB به طور کامل پوشانده شده، با آرایه و عملکرد علامت گذاری بد، یک مجموعه از مکانیسم حرکت و تصویربرداری، بازرسی مستقل دو مسیر زمان بندی، می تواند در حالت یک مسیر کار کند. | ||
|
عملکرد آماری خلاصه ی مشخصات دارویی |
ثبت کامل داده های آزمایش و انجام تجزیه و تحلیل، با انعطاف پذیری بالا برای بررسی وضعیت تولید و کیفیت | ||
| زاویه قطعات | چرخش 0 ~ 359 °، با فاصله زاویه ای حداقل 1 ° | ||
| حداقل جزء | 01005 تراشه، 0.3 پیچ IC | ||
|
سیستم نوری |
دوربین |
دوربین دیجیتال صنعتی با سرعت بالا، 5 میلیون پیکسل/12 میلیون پیکسل/ 20 میلیون پیکسل اختیاری. |
|
| وضوح لنز | 10um/15um/18um/20um/25um، می تواند سفارشی شود | ||
|
منبع روشنایی |
نور رنگ چند کانال استریو حلقه ای، پایه RGB / RGBW / RGBR / RWBR بر اساس تقاضا، نور محوری فوقانی اختیاری. | ||
|
سیستم کامپیوتری |
سیستم عامل | ویندوز7، 64 بیت | |
| مانیتور | 22 اينچ16:10 | ||
| VGA | ساخت در کارت گرافیکی، (گرافیک جداگانه اختیاری) | ||
| پردازنده | اینتل E3 یا همان سطح | ||
| GPU | اختیاری | ||
| رم | 16GB | ||
| HDD | 1TB، (SSD اختیاری) | ||
|
نرم افزار |
زبان | چینی و انگلیسی | |
| کنترل حقوق دسترسی | کنترل مجوز ورود سه سطح برای مدیر، برنامه نویس و اپراتور | ||
|
سیستم مکانیکی |
حالت حرکت و بازرسی |
مسیرهای جلو و عقب به صورت مستقل تنظیم می شوند. دو مسیر به طور مستقل و به طور خودکار با جهت L-R / R-L تنظیم می شوند.موتور مرحله ای PCB را حمل می کند و عرض مسیر را تنظیم می کند، و موتور XY سرو باعث می شود دوربین عکس بگیرد. | |
|
تنظیم مسیر |
ریل های راهنمای جلو و عقب به طور مستقل و به طور خودکار تنظیم می شوند تا از پهنای مختلف ریل پشتیبانی کنند | ||
| حالت ثابت PCB | چراغ های اتوماتیک | ||
|
ابعاد PCB |
50*50mm ((Min) ️460*360mm ((Max) در صورت دو ریل، 50*50mm ((Min) ️460*650mm ((Max) در صورت یک ریل، می تواند سفارشی شود | ||
| ضخامت PCB | 0.3 ٫5.0 میلی متر | ||
| وزن PCB | حداکثر: 3 کیلوگرم | ||
| لبه PCB | 3mm، می تواند بر اساس نیاز سفارشی ساخته شود | ||
| خم کردن PCB | <5mm یا 3٪ از طول قطر PCB | ||
| ارتفاع قطعات PCB | بالا:35mm، پایین:30mm، قابل تنظیم، می تواند بر اساس نیاز سفارشی شود | ||
| سیستم رانندگی XY | موتور سرو AC، پیچ توپ دقیق | ||
| سرعت حرکت XY | حداکثر: 830mm/s | ||
| دقت موقعیت XY | ¥8um | ||
|
پارامترهای عمومی |
ابعاد ماشین | L1440 * W1000 * H1620 میلی متر | |
| قدرت | AC220V،50/60Hz،1.5KW | ||
| ارتفاع PCB از زمین | 900±20 میلی متر | ||
| وزن ماشین | 700 کیلوگرم | ||
| ارتباط با دستگاه خط تولید |
اسمیا |
||
| فشار هوا | 0.4 - 0.8 MPa، کنترل الکتریکی اختیاری به جای فشار هوا | ||
| استاندارد ایمنی | استاندارد ایمنی CE | ||
| دمای محیط و رطوبت | 10°35°C، 35°80% RH (غیر منجمد) | ||
| اختیاری | ایستگاه تعمیرات، سیستم برنامه ریزی آفلاین، سرو SPC، سیستم بارکد، اتصال MES. | ||
عملکرد قوی
1تکنولوژی یادگیری عمیق + تکنولوژی پردازش GPU، تطابق قوی با تکنولوژی سیاه، نرخ تشخیص فوق العاده بالا، نرخ قضاوت اشتباه بسیار پایین،و بهبود عملکرد تا 70 درصد در مقایسه با نسل قبلی.
2دوربین 140FPS فوق العاده با سرعت بالا + لنز تلسنتریک سفارشی + منبع نور هم محوری LED در شکل برج پنچمین نسلضبط تصویر و انتقال داده به سرعت برق استچه تشخیص قطعات کوچک باشد، چه تشخیص صفحه ابریشم مبهم، چه تشخیص قطعات بالا، شما می توانید در یک نگاه ببینید.
3نسل جدید محصولات هوشمندتر، ساده تر، پایدارتر و کاربر پسند تر هستند. زمان برنامه نویسی و عیب یابی به شدت کوتاه شده و کارایی به صورت خطی افزایش می یابد.
4نسل جدید محصولات دوباره از زنجیرهای عملکرد عبور می کند، قضاوت های اشتباه را به شدت کاهش می دهد و بار کار قضاوت مجدد دستی را کاهش می دهد.که کنترل یک نفر و چندین خط را به شدت بهبود می بخشدبه عنوان مثال، یک نفر می تواند چهار خط را کنترل کند. یک نفر می تواند هشت خط را کنترل کند.
مرکز کنترل هوشمند
1 فرآیند برنامه نویسی و عیب یابی دشوار همیشه دلیل اصلی خسته شدن مهندسان از استفاده از AOI بوده است و همچنین خنثی برای تولید کارآمد است.برنامه ریزی سریع و تغییر سریع مدل ها نماد AOI پیشرفته است. ALD7720S دارای طیف وسیعی از حالت های برنامه نویسی سریع است. با وارد کردن داده های CAD، می تواند به طور خودکار به استانداردهای عمومی یا الگوهای مشخصات برای تکمیل برنامه متصل شود،پاسخ سریع به نیازهای آزمایش مدل های جدیدمی تواند در روش های تولید بزرگ، متوسط و کوچک و انواع محصولات مورد استفاده قرار گیرد.
2 بر اساس بهبود بهره وری، علاوه بر پردازنده های سری i و پردازش چند رشته ای، آخرین برنامه نویسی بدون توقف و فناوری عیب یابی توسعه یافته است.کاربران می توانند از راه دور بهینه سازی برنامه خطوط تولید متعدد را بدون تعلیق عملکرد ماشین برای دستیابی به تشخیص و برنامه نویسی تکمیل کنندظرفیت تولید رو افزایش بده
3 ایستگاه تعمیر و نگهداری با AO1 از طریق کابل شبکه و HUB متصل است. شما می توانید یک ایستگاه تعمیر و نگهداری را به یک AOI، چندین ایستگاه تعمیر و نگهداری را به چندین AOl انتخاب کنید،و یک ایستگاه تعمیر به حالت های متعدد AOI برای مشاهده نتایج آزمایش.
تجهیزات AOI داده های بازرسی را در زمان واقعی در طول فرآیند تولید به ایستگاه تعمیر ارسال می کند. با توجه به قضاوت اپراتور، AOI به طور خودکار سیگنال های OK و NG را ارسال می کند،که به TRAY های مختلف فرستاده می شوند.، به منظور تحقق کنترل فرآیند کاملا خودکار، و یک نفر کنترل خطوط متعدد.
