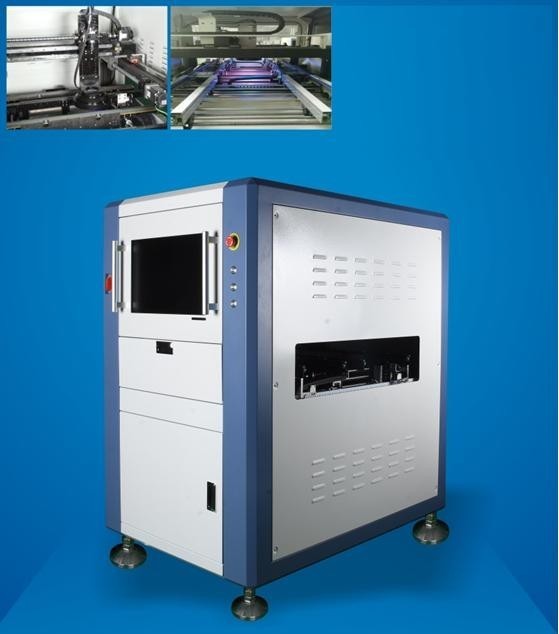

سیستم بازرسی دو ریل اتوماتیک نوری آنلاین
H820
1.یک دوربین در جهت XY حرکت می کند و دو مجموعه از مسیرهای جلو و عقب به ترتیب PCB را انتقال می دهند.
2اولین ردیف ثابت است، و ردیف دوم، سوم و چهارم می تواند تنظیم شود.
3خطوط تولیدی دو ردیابی برای SMT های مختلف ((1 ردیف ثابت / 1 ، 3 ردیف ثابت / 1 ، 4 ردیف ثابت).
4کاملا با توابع یک مسیر آنلاین AOI سری 8 سازگار است.
مشخصات: H820دستگاه بازرسی اتوماتیک دو مسیر AOI
|
سیستم بازرسی |
درخواست | پس از چاپ استنسیل، فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر فر | |
|
حالت برنامه |
برنامه نویسی دستی، برنامه نویسی اتوماتیک، واردات داده های CAD، برنامه نویسی مستقل دو مسیر. | ||
| چاپ استنسل: عدم دسترسی به جوش، عدم وجود جوش کافی یا بیش از حد، عدم تراز جوش، پل، لکه، خراش و غیره. | |||
|
اقلام بازرسی |
نقص قطعات: فقدان یا بیش از حد قطعات، عدم تراز، نابرابر، لبه، مخالف نصب، غلط یا خراب قطعات و غیره |
||
|
نقص جوش: جوش بیش از حد یا از دست رفته، جوش خالی، پل، توپ جوش، IC NG ، مس لکه و غیره |
|||
|
روش محاسبه |
یادگیری ماشین، محاسبه رنگ، استخراج رنگ، عملیات مقیاس خاکستری، کنتراست تصویر، OCV / OCR و غیره | ||
|
حالت بازرسی |
PCB به طور کامل پوشانده شده، با آرایه و عملکرد علامت گذاری بد، یک مجموعه از مکانیسم حرکت و تصویربرداری، بازرسی مستقل دو مسیر با اشتراک زمانی، می تواند در حالت یک مسیر کار کند. | ||
|
عملکرد آماری خلاصه ی مشخصات دارویی |
ثبت کامل داده های آزمایش و انجام تجزیه و تحلیل، با انعطاف پذیری بالا برای بررسی وضعیت تولید و کیفیت | ||
| زاویه قطعات | چرخش 0 ~ 359 °، با فاصله زاویه ای حداقل 1 ° | ||
| حداقل جزء | 01005 تراشه، 0.3 پیچ IC | ||
|
سیستم نوری |
دوربین |
دوربین دیجیتال صنعتی با سرعت بالا، 5 میلیون پیکسل/12 میلیون پیکسل/ 20 میلیون پیکسل اختیاری. |
|
| وضوح لنز | 10um/15um/18um/20um/25um، می تواند سفارشی شود | ||
|
منبع روشنایی |
نور رنگ چند کانال استریو حلقه ای، پایه RGB / RGBW / RGBR / RWBR بر اساس تقاضا، نور محوری فوقانی اختیاری. | ||
|
سیستم کامپیوتری |
سیستم عامل | ویندوز7، 64 بیت | |
| مانیتور | 22 اينچ16:10 | ||
| VGA | ساخت در کارت گرافیکی، (گرافیک جداگانه اختیاری) | ||
| پردازنده | اینتل E3 یا همان سطح | ||
| GPU | اختیاری | ||
| رم | 16GB | ||
| HDD | 1TB، (SSD اختیاری) | ||
|
نرم افزار |
زبان | چینی و انگلیسی | |
| کنترل حقوق دسترسی | کنترل مجوز ورود سه سطح برای مدیر، برنامه نویس و اپراتور | ||
|
سیستم مکانیکی |
حالت حرکت و بازرسی |
مسیرهای جلو و عقب به طور مستقل تنظیم می شوند. دو مسیر به طور مستقل و به طور خودکار با جهت L-R / R-L تنظیم می شوند.موتور مرحله ای PCB را حمل می کند و عرض مسیر را تنظیم می کند، و موتور XY سرو باعث می شود دوربین عکس بگیرد. | |
|
تنظیم مسیر |
ریل های راهنمای جلو و عقب به طور مستقل و به طور خودکار تنظیم می شوند تا از پهنای مختلف ریل پشتیبانی کنند | ||
| حالت ثابت PCB | چراغ های اتوماتیک | ||
|
ابعاد PCB |
50*50mm ((Min) ️460*360mm ((Max) در صورت دو ریل، 50*50mm ((Min) ️460*650mm ((Max) در صورت یک ریل، می تواند سفارشی شود | ||
| ضخامت PCB | 0.3 ٫5.0 میلی متر | ||
| وزن PCB | حداکثر: 3 کیلوگرم | ||
| لبه PCB | 3mm، می تواند بر اساس نیاز سفارشی ساخته شود | ||
| خم کردن PCB | <5mm یا 3٪ از طول قطر PCB | ||
| ارتفاع قطعات PCB | بالا:35mm، پایین:30mm، قابل تنظیم، می تواند بر اساس نیاز سفارشی شود | ||
| سیستم رانندگی XY | موتور سرو AC، پیچ توپ دقیق | ||
| سرعت حرکت XY | حداکثر: 830mm/s | ||
| دقت موقعیت XY | ¥8um | ||
|
پارامترهای عمومی |
ابعاد ماشین | L1440 * W1000 * H1620 میلی متر | |
| قدرت | AC220V،50/60Hz،1.5KW | ||
| ارتفاع PCB از زمین | 900±20 میلی متر | ||
| وزن ماشین | 700 کیلوگرم | ||
| ارتباط با دستگاه خط تولید |
اسمیا |
||
| فشار هوا | 0.4 - 0.8 MPa، کنترل الکتریکی اختیاری به جای فشار هوا | ||
| استاندارد ایمنی | استاندارد ایمنی CE | ||
| دمای محیط و رطوبت | 10°35°C، 35°80% RH (غیر منجمد) | ||
| اختیاری | ایستگاه تعمیرات، سیستم برنامه ریزی آفلاین، سرو SPC، سیستم بارکد، اتصال MES. | ||
