PCB SMT ماشین بازرسی AOI بصری غیرفعال دقت بالا

MOQ:	1 مجموعه
قیمت:	قابل مذاکره
standard packaging:	جعبه ی چوبی
Delivery period:	15 روز کاری
payment method:	L/C، T/T، وسترن یونیون
Supply Capacity:	100 مجموعه در ماه

اطلاعات جزئیات

Product Description

اطلاعات جزئیات

محل منبع

نام تجاری

HONREAL

گواهی

CE ISO

شماره مدل

دوربین:

رزولوشن دوربین رنگی CCD: 10 میکرو در نقطه

منبع نور:

ساختار حلقوی منبع نور LED RGB

اندازه PCB:

20 mm × 20 mm تا 350 mm × 450 mm

حداقل قطعات:

تراشه 01005

سرعت جنبش:

830mm/SEC (MAX)

حدود 480 کیلوگرم

برجسته کردن:

دستگاه بازرسی SMT AOI,دستگاه بازرسی AOI غیرفعال است,ماشین دقیق SMT

AOI Inspection Machine Offline

Precision smt aoi machine

Product Description

دقت بالا smt aoi ماشین آفلاین pcba آفلاین aoi 2 ناقل AOI

AOI می تواند در مکان های زیر در خطوط SMT استفاده شود: پس از چسباندن، قبل از بازگشت، پس از بازگشت، یا مناطق موج.

مزیت عملکرد:

1ساختار جدید، امنیت کافی است

2برنامه نویسی سریع و یکپارچه سازی عیب یابی، عملیات راحت تر و سریع تر

3صفحه PCB به صورت تشخیص خودکار و صفحه 180 درجه سیستم شناسایی خودکار معکوس

4سیستم شناسایی بارکد دوربین هوشمند (می تواند یک کد d و یک کد بارکد مسطح را شناسایی کند)

5سیستم تجزیه و تحلیل SPC حرفه ای، نظارت بر زمان و تجزیه و تحلیل وضعیت کیفیت محصول

6بسیاری از خطوط سیستم نظارت ندارند، تمام خطوط تولید وضعیت تولید در یک نگاه روشن می شود

7برنامه ریزی از راه دور و کنترل عملکرد عیب یابی و عملکرد کنترل نرم افزار قوی تر است

8از طریق فیلمبرداری تصویر، استخراج رنگ، با توجه به مجموعه نمونه استاندارد، نسبت وزن میکرو رنگ، تجزیه و تحلیل تصاویر و پردازش،به منظور تشخیص هدف

9، نتایج آزمایش گزارش جامع SPC، که بخشی از آزمایش با توجه به وضعیت واقعی نشان می دهد که نسبت ضعیف و توزیع، و در زمان واقعی به روز رسانی مقدار آزمایش محصول، نرخ معیوب,از اطلاعات مربوطه استفاده می کنند، کارکنان عملیاتی را برای خط تولید و خرابکاری محصول استفاده می کنند.
10، گزارش تجزیه و تحلیل SPC حرفه ای، از کل فرآیند تولید در مقررات کلان اقتصادی، برای ترویج بهبود خط تولید ضعیف، کاهش بروزبهبود بهره وری تولید

پیکربندی پارامتر:

دسته بندی

پروژه

مشخصات

سیستم هویت بصری

بازرسی	استفاده از الگوریتم های متعدد بطور مصنوعی مانند Widm، تکنولوژی کنتراست تصویر رنگی، تکنولوژی استخراج رنگ، شباهت، فناوری مدیریت دو ارزش، Ocr / OCV و غیره.
دوربین	5 میلیون دوربین Ccd رنگی: 10um/15um/18um/20um/25um

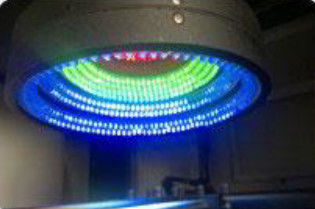

منبع نور	نور رنگ دار چند کانال سه بعدی به شکل حلقه ای ، بسته به برنامه ، RGB / RGBW / RGBR / RWBR را انتخاب کنید
سرعت پردازش تصویر	0201 اجزا	<10 ms
	زمان هر تصویر	< 170ms
محتوای آزمایش	نقص های پاست پرینتیگ	اشتباه تراز شده، بیش از حد، ناکافی، چسبیدن باز، لکه
	نقص های قطعات	گمشده، اشتباه تراز شده، منحرف شده، سنگ قبر، بیلبورد، بیش از حد، قطب معکوس، اشتباه، آسیب دیده
	نقص های جوش	بیش از حد، ناکافی، جوش کوتاه، لکه
اقدامات ضد استاتیک	فاضلاب ضد استاتیک، تاج ضد استاتیک

سیستم مکانیزم

اندازه PCB	20 میلی متر × 20 میلی متر تا 450 میلی متر × 350 میلی متر (می تواند اندازه بزرگتر را با توجه به خواسته های مشتریان ایجاد کند)
ضخامت PCB	0.3 mm ~ 5.0 mm
تحمل PCB Warp	<5 میلی متر
تصفیه قطعات	بالا<35mm، پایین<75mm
حداقل قسمت های فضای	01005چیپ و 0.3mmpitch
پلتفرم X,Y	راننده	سرور ACv
	مکان دقیق	<8um
	سرعت حرکت	830 mm/SEC (MAX)

سیستم نرم افزاری

سیستم عامل	ویندوز 7 64 بیتی
کنترل و تشخیص	ویژگی ها	Widm، مطالعه قالب خوب، به طور خودکار تنظیم قالب تصویربرداری، شناسایی داده ها و خطا ارزش عددی
کنترل و تشخیص	عملیات	برنامه نویسی گرافیکی، همراه با کتابخانه تراشه و گرفتن یک قاب بازرسی با توجه به شکل تراشه، موقعیت Aureate، تنظیم میکرو، و برنامه نویسی آسان
مارک	شماره ها	0 2 نشان می تواند انتخاب شود
مارک	شناخت سرعت	0.5s/Pcs

سیستم کنترل

کامپیوتر میزبان	CPU:Intel E3, حافظه:16GB, هارد دیسک:1TB
نمايش	صفحه نمایش LED 22 "

سایر پارامترها

ابعاد ماشین ((LWH)	L1120mm × 900mm × 1400mm
وزن	حدود 480 کیلوگرم
قدرت	AC220v، 10٪، تک فاز 5a 50/60hz، مصرف برق 600w

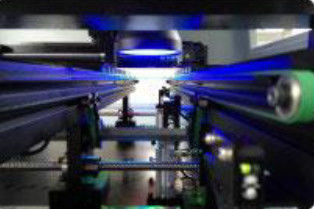

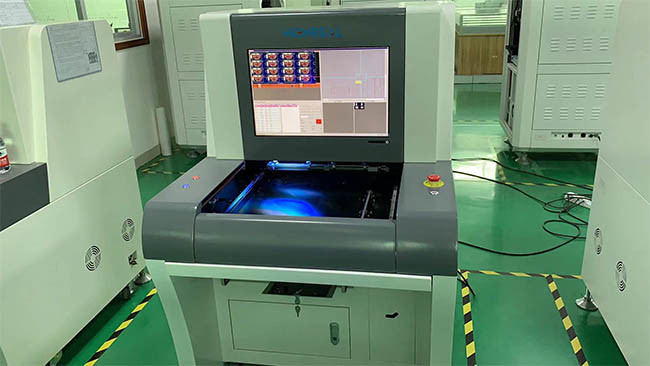

نمایش عکس
PCB SMT ماشین بازرسی AOI بصری غیرفعال دقت بالا 0

اطلاعات شرکت

شرکت فناوری Shenzhen Honreal Technology Co.,Ltdیک شرکت ملی با تکنولوژی بالا است که در تحقیقات و توسعه تجهیزات SMT، تولید، فروش، خدمات برای 500 شرکت برتر الکترونیک در جهان تخصص دارد.سرمايه ثبت شده اين شرکت 5 ميليون دلار استاز زمان تأسیس شرکت، Honreal در توسعه تکنولوژی به عنوان هسته، کیفیت به عنوان بقای آن، تحقیق و توسعه مستقل و نوآوری مداوم ادامه داده است.بعد از تلاش های مداوم، دارای تعدادی اختراع با تکنولوژی بالا است

PCB SMT ماشین بازرسی AOI بصری غیرفعال دقت بالا 2

گواهینامه

PCB SMT ماشین بازرسی AOI بصری غیرفعال دقت بالا 3

با ما تماس بگيريد:

شرکت	شرکت Shenzhen Honreal Technology CO.,Ltd.
آدرس	شماره 15، جاده شانگن هانگما، خیابان شاجینگ، منطقه باوآن، شنجن، استان گوانگ دونگ، چین
تلفن	+86755 2302 0279
فکس	+86 755 2330 6782
کد پستی	518125
اسکایپ/ واتس اپ/ وِچات	+8613715227009
ایمیل:	مونیکا@szhonreal.com

Tags:

محصولات

MOQ:	1 مجموعه
قیمت:	قابل مذاکره
standard packaging:	جعبه ی چوبی
Delivery period:	15 روز کاری
payment method:	L/C، T/T، وسترن یونیون
Supply Capacity:	100 مجموعه در ماه

اطلاعات جزئیات

Product Description

اطلاعات جزئیات

محل منبع

چین

نام تجاری

HONREAL

گواهی

CE ISO

شماره مدل

H920

دوربین:

رزولوشن دوربین رنگی CCD: 10 میکرو در نقطه

منبع نور:

ساختار حلقوی منبع نور LED RGB

اندازه PCB:

20 mm × 20 mm تا 350 mm × 450 mm

حداقل قطعات:

تراشه 01005

سرعت جنبش:

830mm/SEC (MAX)

وزن:

حدود 480 کیلوگرم

مقدار حداقل تعداد سفارش:

1 مجموعه

قیمت:

قابل مذاکره

جزئیات بسته بندی:

جعبه ی چوبی

زمان تحویل:

15 روز کاری

شرایط پرداخت:

L/C، T/T، وسترن یونیون

قابلیت ارائه:

100 مجموعه در ماه

برجسته کردن

دستگاه بازرسی SMT AOI,دستگاه بازرسی AOI غیرفعال است,ماشین دقیق SMT

AOI Inspection Machine Offline

Precision smt aoi machine

Product Description

دقت بالا smt aoi ماشین آفلاین pcba آفلاین aoi 2 ناقل AOI

AOI می تواند در مکان های زیر در خطوط SMT استفاده شود: پس از چسباندن، قبل از بازگشت، پس از بازگشت، یا مناطق موج.

مزیت عملکرد:

1ساختار جدید، امنیت کافی است

2برنامه نویسی سریع و یکپارچه سازی عیب یابی، عملیات راحت تر و سریع تر

3صفحه PCB به صورت تشخیص خودکار و صفحه 180 درجه سیستم شناسایی خودکار معکوس

4سیستم شناسایی بارکد دوربین هوشمند (می تواند یک کد d و یک کد بارکد مسطح را شناسایی کند)

5سیستم تجزیه و تحلیل SPC حرفه ای، نظارت بر زمان و تجزیه و تحلیل وضعیت کیفیت محصول

6بسیاری از خطوط سیستم نظارت ندارند، تمام خطوط تولید وضعیت تولید در یک نگاه روشن می شود

7برنامه ریزی از راه دور و کنترل عملکرد عیب یابی و عملکرد کنترل نرم افزار قوی تر است

پیکربندی پارامتر:

دسته بندی

پروژه

مشخصات

سیستم هویت بصری

بازرسی	استفاده از الگوریتم های متعدد بطور مصنوعی مانند Widm، تکنولوژی کنتراست تصویر رنگی، تکنولوژی استخراج رنگ، شباهت، فناوری مدیریت دو ارزش، Ocr / OCV و غیره.
دوربین	5 میلیون دوربین Ccd رنگی: 10um/15um/18um/20um/25um

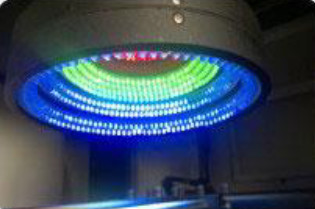

منبع نور	نور رنگ دار چند کانال سه بعدی به شکل حلقه ای ، بسته به برنامه ، RGB / RGBW / RGBR / RWBR را انتخاب کنید
