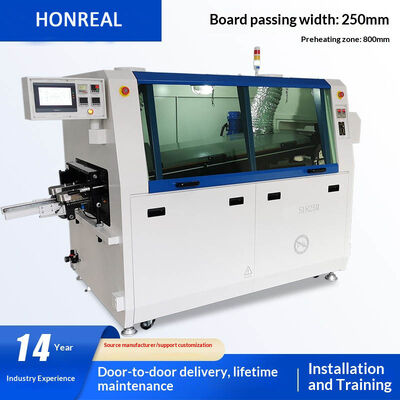

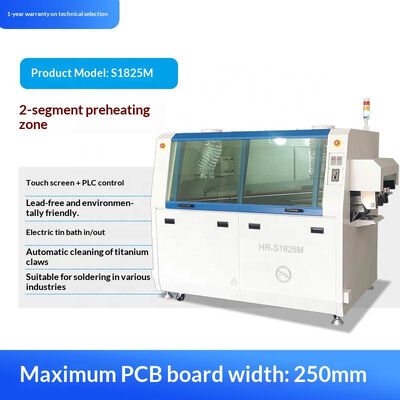

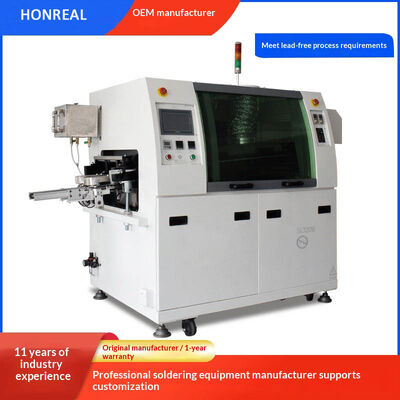

دستگاه لحیم کاری موجی PCB با سوراخ مینی اتوماتیک، دستگاه لحیم کاری موجی بدون سرب
مشخصات فنی
| مدل |
دستگاه لحیم کاری موجی دوگانه بدون سرب HR-S1425M |
| پیکربندی |
کنترل صفحه لمسی، گرمایش هوای گرم دو مرحله ای، دو موج اوج، عملکرد کوره قلع دستی، تمیز کردن دستی پنجه های تیتانیوم، نوسان اسپری موتور پله ای |
| تعداد قله ها |
2 قله |
| عرض برد |
حداکثر 250 میلی متر |
| ظرفیت کوره قلع |
180 کیلوگرم |
| طول پیش گرمایش |
600 میلی متر |
| ارتفاع اوج |
12 میلی متر |
| طول پین قطعه برد PCB |
10 میلی متر |
| ارتفاع حمل و نقل برد PCB |
750±20mm |
| توان شروع |
9 کیلووات |
| توان عملیاتی |
2 کیلووات |
| توان کوره قلع |
6 کیلووات |
| توان پیش گرمایش |
2 کیلووات |
| توان موتور |
0.25 کیلووات |
| روش های کنترل |
صفحه لمسی |
| ابعاد رک |
1400*1200*1500 میلی متر |
| ابعاد خارجی |
2200*1200*1600 میلی متر |
| سرعت حمل و نقل برد PCB |
0-1.2 متر در دقیقه |
| دمای منطقه پیش گرمایش |
دمای اتاق تا 180 درجه سانتیگراد |
| روش گرمایش |
هوای گرم |
| تعداد مناطق خنک کننده |
1 |
| روش خنک کننده |
خنک کننده فن جریان محوری |
| دمای کوره قلع |
دمای اتاق تا 300 درجه سانتیگراد |
| جهت حمل و نقل |
چپ به راست |
| روش کنترل دما |
PID+SSR |
| حالت کنترل کل دستگاه |
Mitsubishi PLC + صفحه لمسی |
| ظرفیت شار |
حداکثر 5.2 لیتر |
| روش اسپری |
موتور پله ای + ST-6 |
| منبع تغذیه |
سیستم 3 فاز 5 سیم، 380 ولت، 50 هرتز |
| تامین هوا |
4-7 کیلوگرم بر سانتی متر مربع، 12.5 لیتر در دقیقه |
| وزن |
600 کیلوگرم |
الزامات برد PCB
- محدودیت ارتفاع اجزای روی PCB: 90 میلی متر
- محدودیت طول پایه قطعه برد PCB: 10 میلی متر
- جهت حمل و نقل برد PCB: چپ به راست
قطعه اسپری شار
سر دمنده: سیستم ST-6 با محدوده اسپری 20-65 میلی متر، زاویه فن قابل تنظیم، ارتفاع نازل قابل تنظیم از 50 تا 200 میلی متر، حداکثر سرعت جریان 60 میلی لیتر در دقیقه
سیستم راه هوایی: فیلترهای وارداتی، شیرهای کنترل و اتصالات لوله
سیستم حرکت نازل اسپری: موتور پله ای با کنترل هوشمند Mitsubishi PLC برای اسپری انتخابی
حرکت جت: موتور پله ای دقیق با ریل کشویی
سیستم بازیابی فیلتر شار: فیلتراسیون مش سیم فولادی ضد زنگ با استفاده از ویژگی های سیال برای به حداکثر رساندن فیلتراسیون و بازیابی شار اضافی
قطعه پیش گرمایش
منطقه پیش گرمایش گسترده: سیستم پیش گرمایش هوای گرم 2 مرحله ای با طول کل 600 میلی متر و کنترل دمای مستقل
کنترل دما: کنترل PID
بلوک هیتر: توربین هوای گرم با دمای بالا با لوله گرمایش سرامیکی با دمای بالا از تایوان
حالت نصب: طراحی مدولار نوع کشو برای نگهداری و تعمیر راحت
اجزای کوره قلع
محدوده دما: دمای اتاق تا 300 درجه سانتیگراد
حرکت کوره قلع: عملکرد دستی
فاصله موج اول/دوم: 20-30 میلی متر
موج اول: موج ضربه ای Baozhun برای اجزای نصب سطحی و اجزای پد دو طرفه
دریچه اوج موج دوم: موج همرفت Baozun
طراحی اکسیداسیون کم: باقیمانده سرب و قلع ≤2 کیلوگرم در 8 ساعت، باقیمانده قلع غیر سربی ≤1.5 کیلوگرم در 8 ساعت (بسته به ناخالصی های میله قلع متفاوت است)
عملکرد حالت اقتصادی: کنترل PLC و سوئیچ فوتوالکتریک برای کاهش ضایعات غیر ضروری
موتور اوج موج: کنترل دیجیتال ارتفاع اوج با موتور دمای بالا از شرکت تایوان TCG
بلوک هیتر: طراحی تخصصی با عمر طولانی با سیستم گرمایش هوای گرم، رله حالت جامد تایوان ANV و گرمایش مایع قلع ±2 درجه سانتیگراد
سیستم تبرید: خنک کننده فن جریان محوری تبرید قوی
سیستم انتقال PCB
ریل های راهنما: ریل های آلومینیومی ویژه با استحکام بالا و مقاوم در برابر سایش با ریل های فولادی ضد زنگ با دمای بالا و ساختار جبران حرارتی
موازی بودن ریل های راهنما: 0.5 میلی متر
تنظیم عرض: تنظیم عرض دستی
پنجه زنجیره ای: استاندارد splinting پنجه تیتانیوم دو قلاب ≤2.5 میلی متر
محدوده سرعت انتقال: حداقل واحد: 1 میلی متر در دقیقه؛ محدوده: 0-2200 میلی متر در دقیقه
انحراف سرعت انتقال: کنترل حلقه بسته الکترونیکی در 0-10 میلی متر در دقیقه
کشش زنجیره: کشش چرخ دنده قابل تنظیم
موتور حمل و نقل: موتور تایوان TCG 90W با محافظ محدود کننده اضافه بار
ساختار ماشین
ساختار بدنه: قاب بدنه ساده با طراحی زیبا و بادوام
ساختار درب جلو و عقب: ساختارهای کاملاً محصور با حداکثر فضای نگهداری
عملکرد کنترل الکتریکی
روش کنترل: Mitsubishi PLC + صفحه لمسی
رابط کنترل: عملکرد ساده و شهودی با عملکرد پایدار
هشدار غیرعادی: هشدار دمای بالا یا پایین
محافظت از کنترل دما: هنگام بروز خرابی پیش گرمایش یا کوره لحیم کاری، گرمایش متوقف می شود
مارک ها و مدل های لوازم جانبی
| نام لوازم جانبی |
نام تجاری و مدل |
| PLC، صفحه لمسی |
Mitsubishi، کنترل نمایشگر |
| موتور حمل و نقل، گیربکس |
تایوان TCG تک فاز 90 وات، جعبه دندانه: 1:120K |
| پنجه تیتانیوم |
پنجه های دو قلاب آلیاژ تیتانیوم ویژه، 1.5 میلی متر ضخامت |
| موتور کوره قلع |
تایوان TCG 3 فاز 4 قطبی 0.25 کیلووات مقاوم در برابر دمای بالا |
| رله کمکی |
OMRON MY2, MY4 |
| ترانسفورماتور فرکانس |
Yatai 0.4KW |
| لوله گرمایش |
نمایشگاه تایوان، واردات سیم نیکل-کروم |
| سوئیچ فوتوالکتریک |
24V NPN Swiss Joy |
| رله حالت جامد |
Zuoyi 40A |
| کلید هوا |
Chint |
| کنتاکتور AC |
Chint |
| ترموکوپل |
تایوان Panta، نوع عایق K |
| دکمه شروع |
اشنایدر |
| سر دمنده |
ST-6 |
سیستم خدمات
دوره مسئولیت نقص: تمام لوازم جانبی دارای 1 سال گارانتی رایگان هستند (به استثنای عوامل انسانی)
خارج از گارانتی: نگهداری مادام العمر با خدمات پولی (فقط هزینه های نیروی کار و مواد)
الزامات محیط کار
- کارگاه خشک و دارای تهویه با کف صاف
- دمای محیط: 5-45 درجه سانتیگراد
- منبع تغذیه پایدار و به خوبی زمین شده با جریان نامی
قبل از روشن کردن: رتبه بندی توان، اتصال زمین مناسب و اتصالات الکتریکی ایمن را تأیید کنید.
درباره شرکت فناوری شنژن Honreal، با مسئولیت محدود
شرکت ملی فناوری پیشرفته متخصص در تحقیق و توسعه، تولید و فروش تجهیزات SMT. ارائه خدمات به 500 شرکت برتر الکترونیکی در سراسر جهان با سرمایه ثبت شده 5 میلیون. تیم فنی با تجربه ما بر نوآوری تمرکز دارد تا نیازهای متنوع مشتریان را از طریق خدمات ارزشمند برآورده کند.
سوالات متداول
س: چگونه می توانید کیفیت فروش خود را تضمین کنید؟
پاسخ: ما آزمایش دقیق هر دستگاه را قبل از تحویل تضمین می کنیم تا از عملکرد عالی اطمینان حاصل شود.
س: آموزش چگونه است؟
پاسخ: مهندسان می توانند در مرکز ما آموزش ببینند یا به راحتی از طریق فیلم های آموزشی ارائه شده و دفترچه راهنمای کاربر موجود در دستگاه یاد بگیرند.
س: آیا می توانم لوگوی خود را روی محصول داشته باشم؟
پاسخ: ما کاملاً از خدمات لوگوی سفارشی رایگان پشتیبانی می کنیم - فقط الزامات خود را ارائه دهید.
س: آیا استفاده از این دستگاه ها سخت است؟
پاسخ: خیر، اکثر مشتریان در عرض 2 روز عملکرد را یاد می گیرند.
