دستگاه سولدر کردن موج اتوماتیک تجهیزات سولدر کردن اتوماتیک دو قلاب
دستگاه جوش موج PCB HR-300E:
● طراحی ظاهری ساده، درب کشویی شیشه ای، آسان برای مشاهده و نگهداری؛ رنگ هماهنگ، مفهوم طراحی متمرکز بر مردم.
● صفحه لمسی، آسان برای استفاده.
● جریان توسط تفنگ اسپری وارد شده به اتم تبدیل می شود و حالت متناوب موتور مرحله ای است. سرعت پایدار، اتم سازی یکنواخت و موقعیت دقیق است.
● سیستم ردیابی اسپری خودکار، منطقه اسپری و زمان به طور خودکار با اندازه PCB تنظیم می شود و دارای عملکرد اسلحه اسپری تمیز کننده خودکار است.
● پیش گرم کننده طراحی ماژولار گرمایش مستقل را اتخاذ می کند، با فضای گرمایش کافی، جبران گرما کارآمد و گرمایش کافی و یکنواخت.
● سیستم کوره قلع دارای حالت گرمایش خارجی، طراحی شاخه موج نزدیک، زاویه نوزل قابل تنظیم و حالت کار استاندارد و صرفه جویی در انرژی اختیاری است.و می تواند به طور خودکار جمع آوریپاک کردنش آسونه
● کوره قلع حفاظت از محیط زیست، صرفه جویی در انرژی، بهره وری بالا و دمای ثابت است.
● ارتفاع موج از تکنولوژی کنترل تبدیل فرکانس، کنترل بسیار مستقل، عملکرد ساده و نمایش دیجیتال استفاده می کند.
● تاریخ و زمان را می توان با توجه به نیازهای عملیاتی برای شروع و خاموش شدن خودکار تنظیم کرد.
● با عملکرد شمارش خودکار PCB، مناسب برای مدیریت تولید.
● این دستگاه دارای زنگ صدا و نور، پیامک و عملکرد توقف اضطراری است.
● سیستم کنترل PLC و صفحه لمسی
● قوطی جوش کننده از مواد تیتانیوم ساخته شده است که 100 درصد برای جوش بدون سرب قابل استفاده است.
● مشتری می تواند انگشت "L" را برای پالت، یا انگشت دو قلاب برای pcb انتخاب کند.
| HR-300E - مشخصات | |
| مدل | HR-300E |
| عرض PCB | 50 تا 400MM |
| ظرفیت قوطی جوش | 250 کیلوگرم |
| قدرت حرکت/قدرت کلی | 9-10KW/18KW |
| ابعاد | 2900 ((L) * 1150 ((W) * 1350 ((H) |
| وزن خالص | 800 کیلوگرم |
| سیستم کنترل | صفحه لمسی + PLC |
| موتور حمل و نقل | 3Ph 220V،90W |
| سرعت کانویر | 200MM-1800MM/ دقیقه |
| ظرفیت جریان | 6.5 لیتر |
| ظرفیت الکل | 4.5 لیتر |
| جهت انتقال PCB | از چپ به راست |
| روش اسپری | محرک گام بردار، ریل خطی و اسپری کننده متحرک اسلایدر |
| اسپری کننده | ژاپن ST-6 |
| منطقه پیش گرم کردن | 1 منطقه ی پیش گرم کردن پایین |
| قدرت پیش گرم کردن | 7.5kW/ منطقه |
| مواد قوطی جوش | به طور کامل |
| بخاری قوری | آهن ریخته |
| قدرت گرمایش | 1.2KW*7PCS |
| شماره موج | امواج دوگانه |
| نوع موج | موج اول آشفتگي و موج دوم لامبدا |
| زمان ذوب شدن | ۶۰ دقیقه |
| ارتفاع و پایین شدن قوطی جوش | راهنما |
| قوطی جوش در و خارج | با موتور |
| پمپ تمیز کردن انگشت | 1PH 220V 10W |
| نوع انگشت | دو قلاب |
| مواد انگشت | تو |
| زاویه جوش | ۵ تا ۷ درجه |
| تامین هوا | 3- 5BAR |
| منبع برق | 3PH 380V 50HZ |

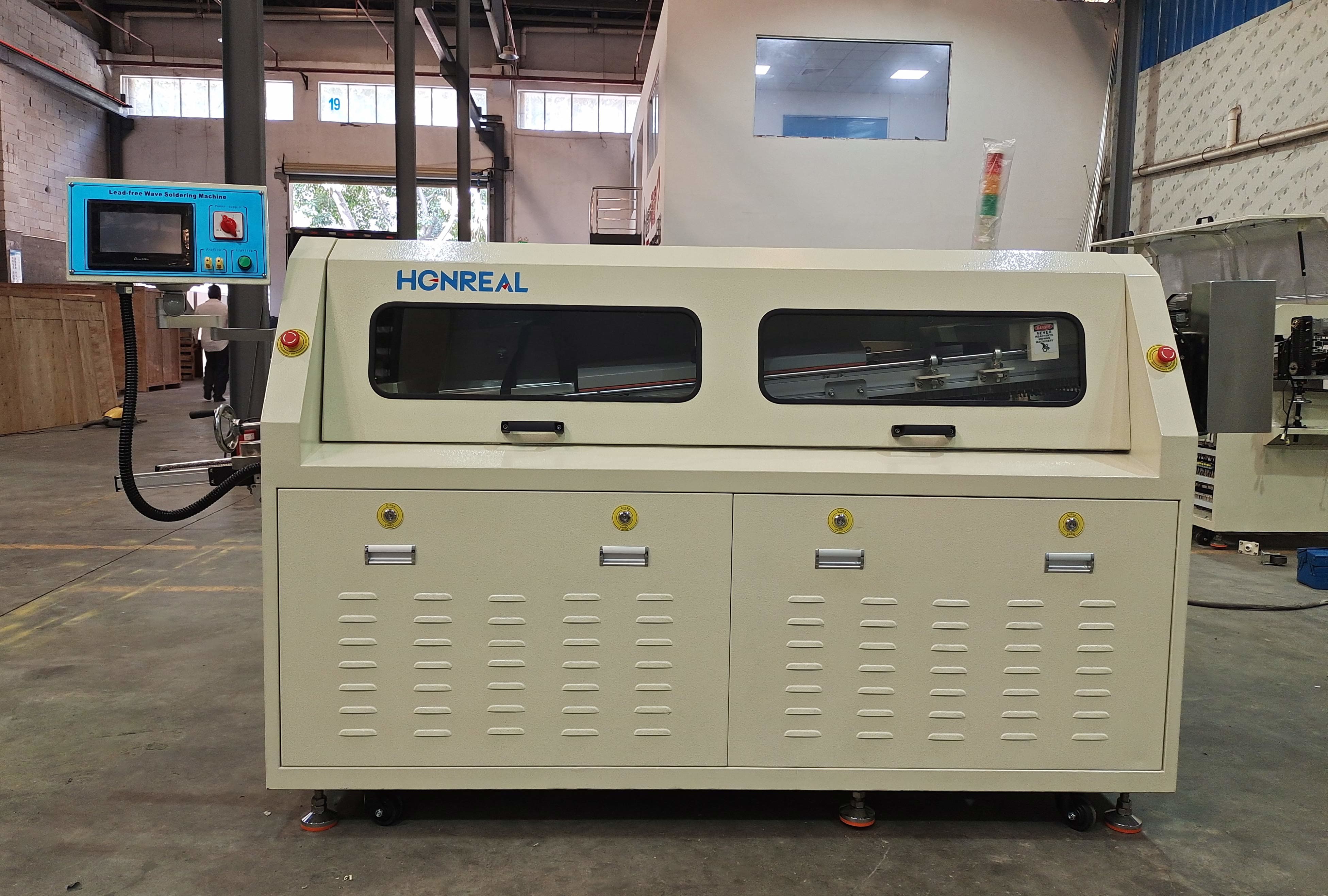

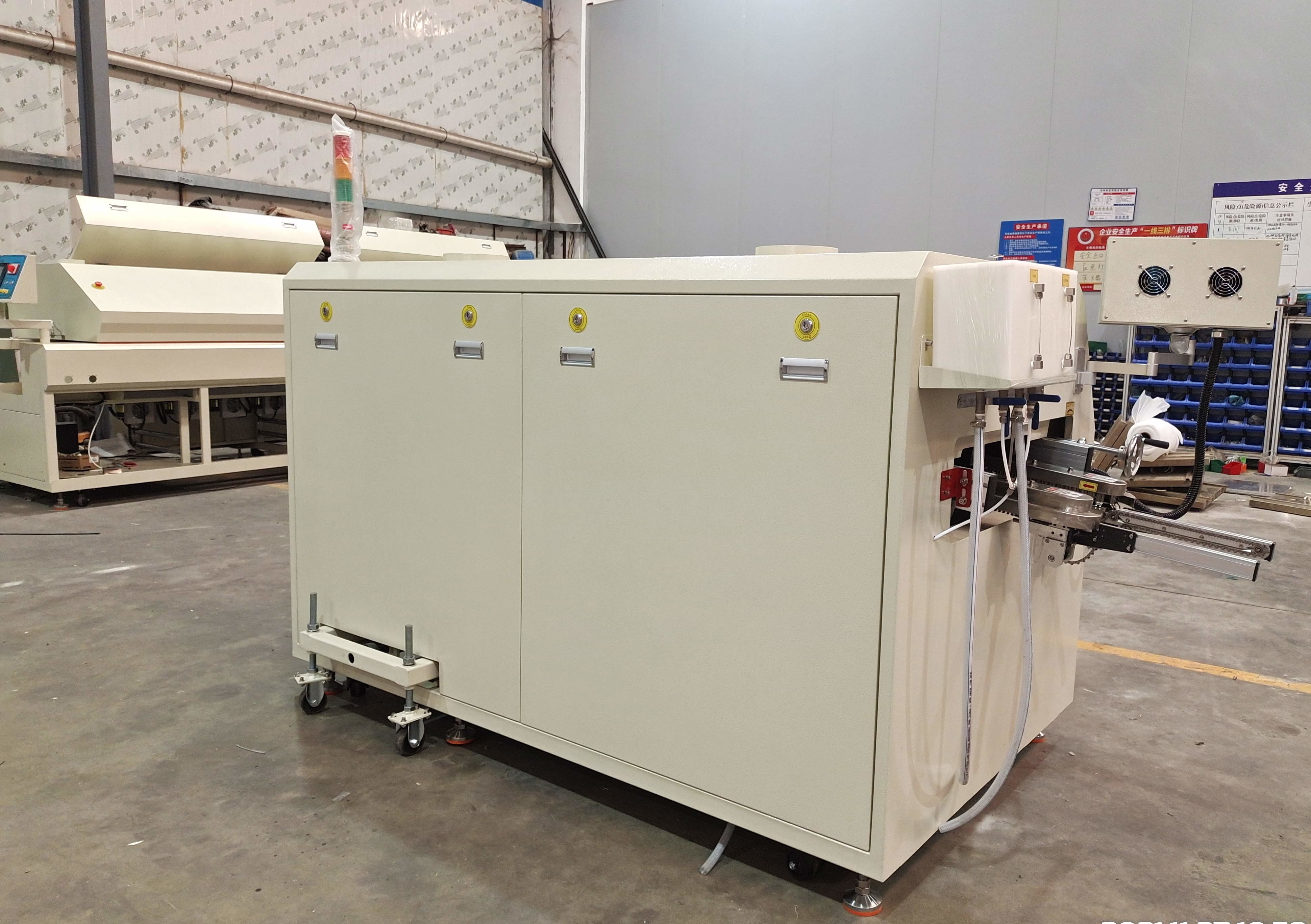

نمایش عکس:
محل نصب:
1. کار کردن ماشین در محیط روشن و تهویه شده برای جلوگیری از تأثیر گرد و غبار یا سایر عوامل بر کیفیت جوش
2دستگاه را در نزدیکی منابع مزاحمت الکتریکی یا مغناطیسی نصب نکنید.
3اجازه ندهید ورود و خروج ماشین در معرض فن یا پنجره با باد در طول نصب آن باشد.
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
