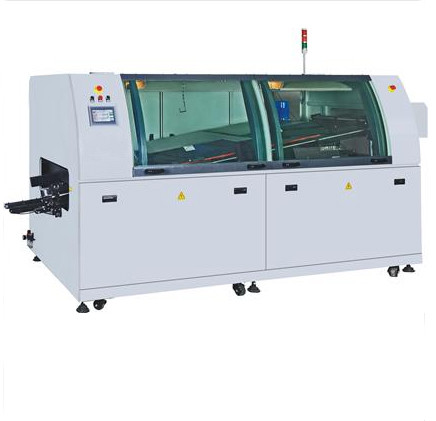

دستگاه سولدر کردن موج بدون سرب HR-300 LF
STD: کنترل صفحه لمسی ؛ OPT: کنترل کامپیوتر
¤ مناسب برای محصولات با تراکم کم قطعات / نیاز به خروجی بالا
¤ سر اسپری فلوشر موتور محور
¤ ژاپنی ها نلی اسپری با اندازه مولکولی خوب دارند
¤ 2 پیش گرم کننده ؛ هوا گرم + مادون قرمز
¤ ساختار پیش گرم کننده مدول شده، آسان برای نگهداری
¤ SIEMENS PLC+PID کنترل حلقه بسته
¤ گزینه های SUS 316L/ TA1 تیتانیوم Solder Pot
¤ قوری دستی پُر کردن بالا/پُر کردن پایین و ورودی/خرید
¤ انواع مختلف انگشت های جوشنده در دسترس
¤ شیب 4-7° قابل تنظیم
¤ پاک کننده خودکار انگشت
¤ خنک کننده هوای طبیعی
¤ STD: کنترل صفحه لمسی؛ OPT: کنترل کامپیوتر
| مدل | HR-300LF | صفحه لمسی HR-300LF |
| ابعاد ماشین | L3750 × w1350 × H1550mm | L3750 × W1350 × H1550mm |
| وزن | ۸۰۰ کیلوگرم | |
| رنگ | خاکستری کامپیوتر | |
| عمومی | ||
| کنترل اصلی | کنترل کامپیوتر+PLC | کنترل پنل لمسی |
| دستگاه های پیش گرم کننده | 2 | |
| منطقه خنک کننده | 1 | |
| خنک کردن شیب شیب | خنک کننده هوای طبیعی:3-4°C/ ثانیه | |
| الزامات گازی | ≥3m'/ ثانیه ×2 | |
| نیاز به هوا فشرده | >4kg/cm2 | |
| نیاز به قدرت | 3 فاز 5 کابل های 38oVac 50/60 هرتز | |
| مصرف اولیه | ≤20kW | |
| مصرف ثابت | ≤7kW | |
| زمان بالا رفتن |
قبل از گرم کردن: حدود 15 دقیقه قوطی جوش: حدود 90 دقیقه |
|
| درجه حرارت |
پیش گرمایش: دمای اتاق 200 درجه سانتیگراد قوطی جوش: دمای اتاق 300 درجه سانتیگراد |
|
| کنترل دما | کنترل PID حلقه بسته | |
| دقت درجه حرارت | ±1°C | |
| درجه حرارت در امتداد انحراف | ±2°C | |
| جریان هوا گرم | حدود 50CFM | |
| عرض فرآیند | 50 تا 300 میلی متر | |
| ارتفاع فرآیند | 750mm±30mm | |
| سرعت کانویر | 0-1800mm/min | |
| تصفیه محصول |
اشاره به شکاف های انگشت قسمت بالا ≥100mm؛ قسمت پایین ≥15mm |
|
| فلوکسر | ||
| سر اسپری قطبی | SMC رانش بالندری پنوماتیک | |
| اندازه مولکولی | ۲۰ تا ۴۰ میکرو | |
| قطر نوزل جریان | 1.3 میلی متر | |
| ظرفیت جریان | 20 لیتر | |
| قوطی جوش | ||
| ظرفیت قوری | ۳۰۰ کیلوگرم | |
| مواد گلدان |
فولاد ضد زنگ 316L (اختیاری: تیتانیوم TA1) |
|
| جابجایی موج | بین چیپ و لامبدا 36 میلیمتر | |
| مقدار کل | 0.19-0.21kg/hr | |
جزئیات:
سیستم پیش گرمایش:
1پیش گرم کننده یک ظرف گرم کننده از فولاد ضد زنگ است.عناصر گرمایش در داخل مورد قرار داده شده است و یک سنسور در سقف مورد قرار داده شده است برای تشخیص دمای به شیوه ای دقیق.
2این نوع از پیش گرم کننده ها برای گرم کردن سریع PCB های پوشانده شده با رزین و فعال کردن جریان برای حذف آلاینده ها (سطح های اکسید شده، لکه های روغن و غیره) در مفاصل، سطوح فلزی و سیم های قطعات است.و به این ترتیب جریان را به صورت کامل اجرا می کنیماین فرآیند همچنین هر گونه رطوبت موجود در جریان را تبخیر می کند، هر گونه محلول های فرار را از بین می برد و حباب ها را در طول جوشاندن کاهش می دهد.می تواند دمای هر دو PCB و اجزای آن را افزایش دهد تا از تغییر شکل PCBs به دلیل افزایش ناگهانی دمای در طول جوش و از آسیب بخش به دلیل افزایش سریع دمای جلوگیری شود..
نگهداری روزانه:
(1) به طور منظم بررسی کنید که آیا ولتاژ منبع برق طبیعی است یا نه. ولتاژ بیش از حد بالا ممکن است عناصر گرمایشی را بسوزاند.
(2) اگر دمای پیش گرم کننده به دلیل هر گونه ناهنجاری بیش از حد بالا باشد،سیستم کنترل کننده به طور خودکار منبع برق پیش گرم کننده را قطع می کند و آلارم برای محافظت از کنترل کننده دمای ما و عناصر گرمایش فعال می شوداگر دماهای نشان داده شده در ترمومتر به شدت نوسان می کند و نمی تواند سطح پایدار را به دست آورد،دلیل این امر ممکن است این باشد که محدودیت های هشدار بیش از حد کوچک تنظیم شده اند (و به همین ترتیب باید به مقادیر بزرگتر تنظیم شوند) یا سوئیچ های بدون تماس خراب شده اند.
سوال: چطور می توانید کیفیت فروش خود را تضمین کنید؟
A: ما تضمین می کنیم که هر مجموعه ماشین آلات قبل از تحویل به شما تحت آزمایش دقیق قرار می گیرند تا عملکرد عالی همه محصولات را تضمین کنند.
سوال: آموزش چطوره؟
A: پس از خرید ماشین آلات ما، مهندسان خود را می توانید به شرکت ما بروید و یا آن را بسیار آسان برای کار
ماشين مطابق با ويديوي آموزش و راهنماي كاربري، راهنماي كاربري با ماشين همراه خواهد بود.
سوال: میخواستم از شما بپرسم که آیا ممکن است لوگوی من روی محصول باشد؟
اميدواريم بدونيد که شرکت ما به طور کامل از خدمات لوگو سفارشي پشتیبانی مي کند، ما اين کار را انجام مي دهيم. علاوه بر اين، کاملا رایگان است، پس فقط به ما نيازمندي هاي خود را بگويد.
سوال: استفاده از این ماشین ها سخت است؟
پاسخ: نه، اصلا سخت نیست. برای مشتریان قبلی ما، حداکثر دو روز کافی است تا یادگیری استفاده از ماشین آلات.
