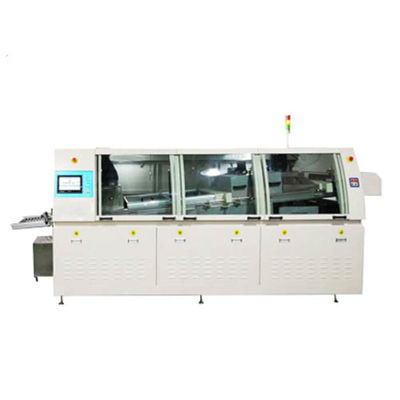

دستگاه لحیم موجی خودکار دوگانه بدون سرب با راندمان بالا برای خطوط DIP
• طراحی جدید و ساده جایگزین طراحی بیرونی زاویه‌دار سنتی شده است. این طراحی بر اساس زیبایی‌شناسی مکانیکی و کاربردی بودن است و نگهداری را آسان می‌کند.
• کنترل‌کننده PLC، رایانه شخصی و منبع تغذیه بدون وقفه (UPS) آنلاین، یک سیستم کنترل پایدار، ایمن و کارآمد را تشکیل می‌دهند.
• نرم‌افزار دارای عملکردهایی مانند شمارش PCB، تنظیم و ویرایش دما، منوی پارامتر PCB و آزمایش پروفایل، هشدارها و تبدیل چند زبانه است. در همین حال، نرم‌افزار در مورد مسائل ایمنی مانند دمای ایمن کارکرد موتور موج، تأثیرات زیادی داشته است.
• تایمر یک هفته‌ای یک عملکرد شگفت‌انگیز را برای مشتری فراهم می‌کند. اپراتور می‌تواند برنامه کاری خود را برای این دستگاه لحیم موجی به صورت هفتگی ویرایش کند. و دستگاه می‌تواند به طور خودکار روشن شود تا لحیم قبل از اینکه اپراتور شروع به کار کند، ذوب شود. وقتی زمان کار فرا می‌رسد، لحیم ذوب شده و همه چیز آماده است. این کار حدود 1.5 ساعت در روز برای مشتری صرفه‌جویی می‌کند.
• ریل راهنمای طراحی شده ویژه، تغییر شکل ناشی از گرما را کاهش می‌دهد. پس از دو سال کار، فقط باید میله‌های مسی را تعویض کنید، نه کل ریل‌های نقاله را.
• اسپری‌کننده با موتور پله‌ای هدایت می‌شود، سرعت را می‌توان روی رایانه شخصی تنظیم کرد. زمان حرکت و توقف به روشی دقیق‌تر تنظیم می‌شود.
• اسپری‌کننده در ژاپن ساخته شده است. این عملکرد اتمیزاسیون عالی شار را فراهم می‌کند.
• افزودن شار به طور خودکار، دو سنسور روی مخزن شار وجود دارد. وقتی شار کمتر از حد مجاز باشد، پمپ را روشن می‌کند تا شار را به طور خودکار تغذیه کند. اپراتور فقط باید کل بشکه شار را در مخزن شار قرار دهد، در همین حال لوله مکش را در بشکه قرار دهد.
• منطقه پیش گرمایش همرفت هوای اجباری توسط کنترل‌کننده دما در مدل PID کنترل می‌شود. منطقه پیش گرمایش گرمای یکنواخت کافی را برای PCB فراهم می‌کند.
• 3 منطقه هوای گرم پایین جداگانه و منطقه هوای گرم سوم بالا اختیاری، این پیکربندی بیشترین اثر پیش گرمایش را برای لحیم‌کاری فراهم می‌کند.
• از گرم‌کننده چدنی برای قاب لحیم استفاده کنید، این قاب در خارج از قاب لحیم نصب شده است. این روش مونتاژ جدید عمر قاب لحیم را افزایش می‌دهد.
• لحیم موجی دوگانه. هر دو ارتفاع موج توسط مبدل کنترل می‌شوند. تغییر ارتفاع موج از طریق تنظیم فرکانس توان.
• قاب لحیم از مواد Ti با ضخامت 3 میلی‌متر ساخته شده است. گارانتی طول عمر.
• موتور موج B&M با کیفیت بالا که در ایتالیا ساخته شده است، نویز کم و پایدارتر.
• قاب لحیم می‌تواند به سمت بالا و پایین بلند شود، به طور خودکار به داخل و خارج حرکت کند. تعویض قاب لحیم و تبدیل بین سرب‌دار و بدون سرب برای مشتری بسیار آسان است.
مشخصات دستگاه لحیم موجی بدون سرب HR-400L
| مشخصات HR-400L |
| مدل |
HR-400L |
| عرض PCB |
50-400MM |
| ظرفیت قاب لحیم |
390 کیلوگرم |
| توان در حال اجرا/توان کلی |
5-12 کیلووات/25 کیلووات |
| ابعاد دستگاه |
4260(L)*1495(W)*1725(H) |
| وزن خالص |
1500 کیلوگرم |
| سیستم کنترل |
رایانه شخصی + PLC |
| موتور نقاله |
3Ph 220V , 90W |
| سرعت نقاله |
200MM-1800MM/Min |
| ظرفیت الکل |
4.5 لیتر |
| جهت نقاله |
چپ به راست |
| روش اسپری |
موتور پله‌ای و اسپری‌کننده متحرک کشویی |
| اسپری‌کننده |
ژاپن ST-6 |
| منطقه پیش گرمایش |
3 منطقه پیش گرمایش پایین جداگانه |
| توان پیش گرمایش |
4 کیلووات/منطقه |
| جنس قاب لحیم |
کاملاً Ti |
| گرم‌کننده قاب لحیم |
چدن |
| توان گرم‌کننده |
1.2KW*10PCS |
| تعداد موج |
امواج دوگانه |
| نوع موج |
موج اول تلاطم و موج دوم Lambda |
| زمان ذوب |
110 دقیقه |
| قاب لحیم بالا و پایین |
کلید الکتریکی |
| قاب لحیم داخل و خارج |
کلید الکتریکی |
| پمپ تمیزکننده انگشت |
1PH 220V 10W |
| نوع انگشت |
قلاب دوتایی یا انگشت L |
| جنس انگشت |
Ti |
| زاویه لحیم |
5-7 درجه |
| تأمین هوا |
3-5BAR |
| منبع تغذیه |
3PH 380V 50HZ |
معرفی فرآیند:
PCBهایی که با اجزا درج و نصب شده‌اند و نیاز به لحیم‌کاری دارند، توسط نقاله بافر موتوری در انتهای تغذیه سیستم لحیم‌کاری موجی به طور مداوم و خودکار به سیستم نقاله زنجیره‌ای ارسال می‌شوند و سپس تمام فرآیندها یکی پس از دیگری انجام می‌شوند، که شامل اسپری شار، پیش گرمایش، لحیم‌کاری موجی و خنک‌کننده است. پس از آن، PCBهای لحیم شده توسط نقاله زنجیره‌ای از سیستم لحیم‌کاری خارج می‌شوند.
جزئیات:
سیستم بارگیری
که می‌تواند مستقیماً به نقاله درج متصل شود، سنسور در پایین برای شمارش و روشن/خاموش کردن اسپری شار؛ با خط‌کش و سوزن برای دستورالعمل عرض.
سیستم شار
تأمین هوا برای اسپری سیستم شار، تمام فشار جریان هوا توسط فشارسنج جریان قابل تنظیم است.
حرکت سیستم شار
اسپری‌کننده با کیفیت بالا که توسط موتور پله‌ای و ریل/کشویی هدایت می‌شود، سرعت حرکت روی صفحه لمسی تنظیم می‌شود، درایور پله‌ای و سیستم کنترل PLC یک حرکت روان و کم‌صدا ایجاد می‌کنند. در مقایسه با درایو سیلندر هوا سنتی، سرعت حرکت را می‌توان در صفحه لمسی تنظیم کرد و سرعت حرکت تحت تأثیر فشار هوا مانند سیلندر هوا قرار نمی‌گیرد.
