با کنترل کامل PC ، دستگاه جوش موج انتخابی SMT امکان کنترل دقیق و سفارشی سازی فرآیند جوش را فراهم می کند.این اطمینان حاصل می کند که هر جزء با بیشترین دقت و سازگاری جوش داده شده است، که منجر به محصولات نهایی با کیفیت بالا می شود.
دستگاه جوش موج SMT دارای حداکثر اندازه حامل L450 X W500MM است که آن را برای طیف گسترده ای از اجزای الکترونیکی مناسب می کند. دقت موقعیت دستگاه + / - 0.05 mm اطمینان حاصل می کند که هر جزء به طور دقیق قرار داده شده و جوش داده شده است، به حداقل رساندن خطر نقص و اطمینان از بالاترین کیفیت ممکن.

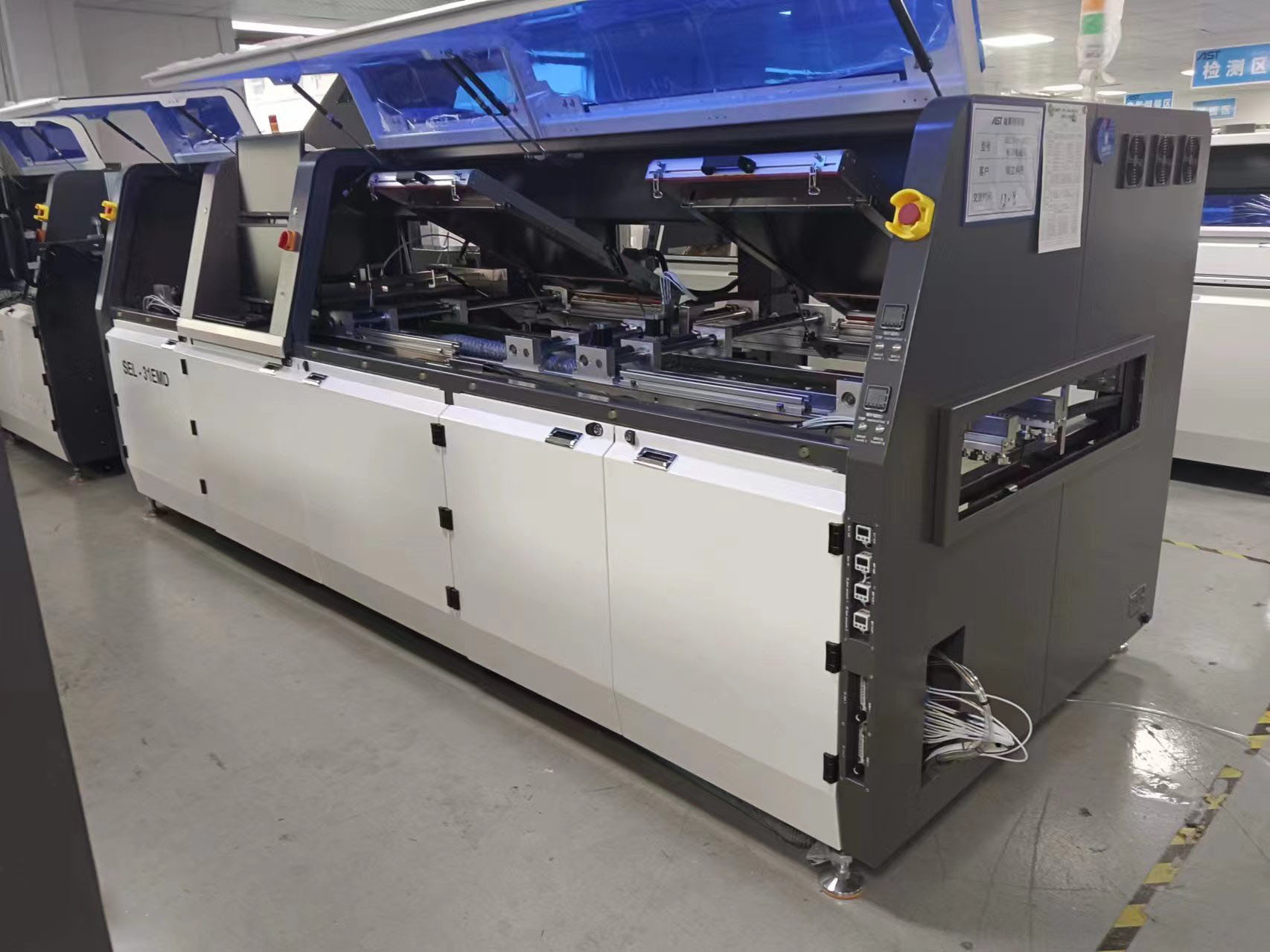

اندازه گیری L2550 X W1480 X H1665mm، دستگاه جوش موج انتخابی SMT یک دستگاه جمع و جور و متنوع است که می تواند برای طیف وسیعی از کاربردهای جوش استفاده شود.این که آیا شما نیاز به یک دو قطره گلدان انتخابی موج سولدر ماشین برای تولید در مقیاس بزرگ و یا یک کوچک آفلاین انتخابی موج سولدر برای پروژه های کوچکتر، اين ماشين انتخاب کامله
| نام دستگاه | SEL-31 |
| عمومی | |
| ابعاد | L2550 X W1480 X H1665 |
| قدرت کلی | 16kW |
| مصرف قدرت | ۴ تا ۸ کیلو وات |
| منبع برق | یک فاز 220 ولت 50 هرتز |
| وزن خالص | 1500 کیلوگرم |
| منبع هوا بازیافت شده | 3- 5BAR |
| جریان N2 مورد نیاز و خلوص | 3 m3 / ساعت، پاکی> 99.998٪ |
| نیاز به خستگی | ۶۰۰-۱۰۰۰CMB/h |
| کنترل و حمل کننده | |
| کنترل | کنترل صنعتی PC + PLC |
| عرض کانویر | 100-600MM |
| نوع کانویر | حمل و نقل قطار زنجیره ای بخش اسپری و پیش گرم کردن، حمل و نقل رول بخش جوش |
| جهت انتقال دهنده PCB | چپ به راست یا راست چپ |
| ریل ناقل | ریل آلومینیومی |
| ارتفاع کانویر | ۹۰۰+/۳۰ میلی متر |
| جدول طرح | |
| محور حرکت | X، Y، Z |
| کنترل حرکت | کنترل سرو با حلقه بسته |
| دقت موقعیت | + / - 0.05 میلی متر |
| شعله | جوشکاری فلز |
| مدیریت جریان | |
| نوزل جریان | ژاپنی Lumina |
| دوام نوزل | فولاد ضد زنگ |
| ظرفیت مخزن جریان | ۱ لیتر |
| ظرفیت مخزن الکل | ۱ لیتر |
| پیش گرم کردن | |
| روش پیش گرم کردن | هوا گرم در بالا، گرمکن IR در پایین |
| قدرت بخاری | ۶ کیلو وات |
| محدوده دما | 25 تا 240 درجه |
| قوطی جوش | |
| شماره قوری استاندارد | 1PCS |
| ظرفیت قوطی جوش | 13 کیلوگرم / قوطی جوش |
| محدوده دمای جوش | PID |
| زمان ذوب شدن | سی دقیقه |
| حداکثر دمای جوش | ۳۵۰ سی |
| گرم کننده ی جوش | 1.5kW/ قوطی جوش |
| نوزل جوش | |
| نور کم | سفارشی |
| مواد | آلیاژ با کربن بالا |
| نوزل مجهز به استاندارد | تندرد مجهز به 5 قطعه ((2.5mm/ 3.0mm/ 4.0mm/ 5.0mm/ 6.0m) |
| مدیریت N2 | |
| بخاری N2 | مجهز به استاندارد |
| محدوده دمای N2 | 0 - 350 C |
| مصرف N2 | 1--3m3 /h / نوزل |
دستگاه های استاندارد عبارتند از:
| 序号سلسل | 名称Item | 内容content | تعداد مقدار |
| 1 | کنترل سیستم سیستم کنترل | کامپیوتر و صفحه نمایشPC و مانیتور | 1套 ((سایت)) |
| 实时监控摄像头 زنده روی دوربین مانیتور | |||
| کنترل کننده و کنترل کار کنترل حرکت | |||
| 2 |
سیستم حرکت پلتفرم (جذب雾用) |
همه جا دو محور است |
1套 ((سایت))
|
| 两轴全配滚珠丝杆及直线导轨2 محور مجهز به پیچ توپ و ریل خطی | |||
| 两轴全配伺服电机及伺服驱动器2 محور مجهز به سرو موتور و راننده | |||
| 3 | 选择性喷雾系统سیستم جریان | 进口喷射 进口喷射 |
1套 ((سایت))
|
| مخزن کمک کننده | |||
| 喷雾气控制 جریان سیستم پنوماتیک | |||
| 喷嘴 اتوماتیک پاک کننده سیستمNozzle سیستم تمیز کردن خودکار | |||
| 4 | 预热系统سیستم گرم کردن قبل | 热风上预热، 红外射灯下预热 هوای داغ را از قبل گرم کنید، بخاری IR در پایین |
1套 ((سایت))
|
| 5 |
سیستم حرکت پلتفرم (مخازن) |
همه 造三轴平台xyz میز حرکت |
1套 ((سایت))
|
| سه محور کامل سنگ تراش و ریل مستقیم 3 محور مجهز به پیچ توپ و ریل خطی | |||
| سه محور کامل مجهز به دستگاه برق و راننده 3 محور مجهز به سرو موتور و راننده | |||
| 6 | 选择性 接锡炉پودر جوش | 15 کیلوگرم آتشفشان پنبه ای، ورق، جریان، سرویس سیستم15 کیلوگرم ظرفیت قوری جوش، چرخ، تونل، موتور سرور |
1套 ((سایت))
|
| دستگاه هشداری سوپرچل و سوپرچل | |||
| سیستم کنترل درجه حرارت جوش | |||
| سیستم گرمایش داخلی | |||
| 标配5个 接喷嘴 ((در عرض 4mm x 3pcs, 5mm,6mm)) نوزل جوش استاندارد مجهز | |||
| 7 |
运输部分 سیستم حمل و نقل |
前后运输导轨独立步进驱动 ((喷雾预热段) محرک مرحله ای مستقل ریل راهنمای حمل و نقل جلو و عقب (بخش پیش گرم کردن اسپری) |
1套 ((سایت))
|
| 前后链条 حمل و نقل راهنمایی ((喷雾预热段) راهنمای حمل و نقل زنجیره جلو و عقب (بخش پیش گرم کردن اسپری) | |||
| PCB板阻??装置喷雾段,预热段 بخش اسپری دستگاه مسدود کننده صفحه PCB، بخش پیش گرم | |||
| 前后运输导轨独立步进驱动 (锡炉段) درایو مستقل مرحله ای از ریل راهنمای حمل و نقل جلو و عقب (بخش جوش قلع) | |||
| 前后滚轮运输导轨 ((锡炉段) راهنمای حمل و نقل رول جلو و عقب (بخش جوش قلع) | |||
| PCB板阻??装置锡炉段 دستگاه مسدود کردن صفحه PCB بخش جوش قلع | |||
| دستگاه PCB板侧 装置 سیستم کلیمپ جانبی PCB | |||
| 8 | 机器??体شاسی ماشین | 机架及表面喷粉机框架/cover & paint |
1套 ((سایت))
|
دستگاه جوش موج انتخابی SMT یک قطعه بسیار پیشرفته و قابل اعتماد از تجهیزات است که نیاز به نگهداری حداقل دارد.ما پشتیبانی و خدمات فنی محصولات جامع را ارائه می دهیم تا اطمینان حاصل شود که ماشین شما در اسرع وقت کار می کند.
تیم ما از کارشناسان فنی برای ارائه کمک های فنی از راه دور از طریق تلفن یا ایمیل در دسترس است. علاوه بر این ما خدمات پشتیبانی در محل، از جمله نصب، آموزش و نگهداری را ارائه می دهیم.
هدف ما این است که اطمینان حاصل کنیم که دستگاه جوش موج انتخابی SMT شما با حداکثر عملکرد کار می کند، زمان توقف را به حداقل می رساند و بهره وری تولید را بهینه می کند.امروز با ما تماس بگیرید تا اطلاعات بیشتری در مورد پشتیبانی فنی و خدمات محصول ما کسب کنید.
