چرا از دستگاه جوش موج انتخابي استفاده مي کنيم؟
اگر چه برخی از اجزای را می توان از طریق فرآیند THT جوش داد، برخی از اجزای با ظرفیت بالا و پیچ باریک دشوار است. بنابراین، باید از دستگاه جوش انتخابی استفاده شود.
نفوذ قلع دستگاه جوش موج تنها می تواند به 75% برسد، اما دستگاه های جوش موج انتخابی با سیستم جوش انتخابی می توانند به نرخ نفوذ 100٪ برسند.

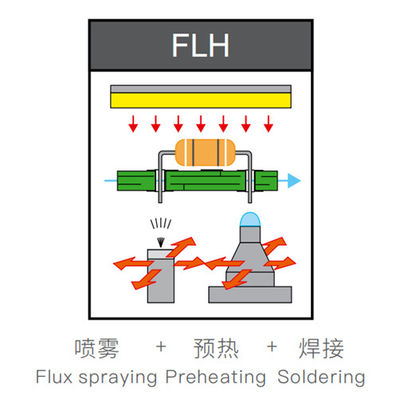

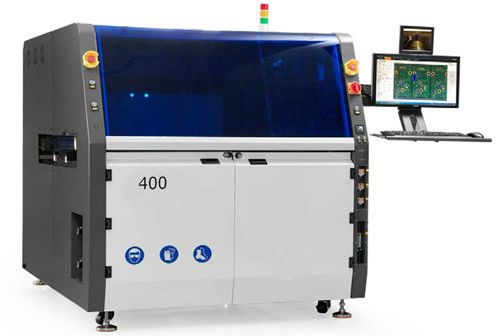

HR-400Cدستگاه جوش انتخابی با ماژول اسپری فلوکس، ماژول پیش گرم، ماژول جوش، طراحی یکپارچه و گسترش آزاد ترکیب می شود.که می تواند مقدار زیادی جریان را ذخیره کند. پیش گرم کردن استفاده از هوا گرم و IR پایین، آن را می تواند به سرعت تبخیر رطوبت جریان و آوردن صفحه PCB به یک دمای خاص،به طوری که PCB در هنگام تماس با جوش مایع تحت گرمایش شوک قرار نخواهد گرفت. ماژول جوشاندن می تواند با توجه به نیاز مشتری به صورت یک قوطی یا دو قوطی استفاده شود. پمپ الکترومغناطیسی جریان بسیار ثابت را برای ارتفاع موج جوش دقیق و دقیق تضمین می کند.با تکنولوژی بالا و طراحی ماژولارHR-400Cدستگاه جوش موج انتخابی،HR-400Cماشین جوش انتخابی بالاترین خواسته های انعطاف پذیری و خروجی را برآورده می کند
در حال حاضر دستگاه جوش انتخابی به طور گسترده ای در صنعت خودرو، پزشکی، نظامی و غیره استفاده می شود، وHR-400Cدستگاه جوش موج انتخابی بهترین انتخاب شما خواهد بود
پارامترهای فنی:
| نام دستگاه | SELPOT-400 | |
| عمومی | ||
| ابعاد | L1520mm X W1650mm X H1650mm | |
| قدرت کلی | 18kW | |
| مصرف قدرت | ۵ تا ۷ کیلو وات | |
| منبع برق | سه فاز 380 ولت 50 هرتز | |
| وزن خالص | 1200 کیلوگرم | |
| منبع هوا بازیافت شده | 0.4-0.6MPa | |
| جریان هوا مورد نیاز | 8 تا 12 لیتر/دقیقه | |
| فشار N2 مورد نیاز | 0.4-0.6MPa | |
| جریان N2 مورد نیاز | بیش از 2 متر مکعب در ساعت | |
| خالصیت مورد نیاز N2 | >99.998% | |
| نیاز به خستگی | 500-800CMB/h | |
| حامل یا PCB | ||
| حامل | بر اساس محصول | |
| حداکثر اندازه حامل | L400 x W400 میلی متر | |
| ضخامت PCB | 0.2mm-----6mm | |
| لبه pcb | 5 میلی متر یا بیشتر | |
| کنترل و حمل کننده | ||
| کنترل | کامپیوترهای صنعتی | |
| عرض کانویر | 100 تا 400MM | |
| نوع کانویر | رولر SUS | |
| ضخامت کانویر | 2--6mm (ضخامت لبه یا ضخامت حامل) | |
| جهت انتقال دهنده PCB | از چپ به راست | |
| پاکسازی کانویر PCB | 100 میلی متر | |
| فضای خالی پایین کانویر PCB | 30 میلی متر | |
| بار حامل | <10 کیلوگرم | |
| ریل ناقل | ریل آلومینیومی | |
| ارتفاع کانویر | ۹۰۰+/۳۰ میلی متر | |
| جدول طرح | ||
| محور حرکت | X، Y، Z | |
| کنترل حرکت | کنترل سرو با حلقه بسته | |
| موتور حرکت | موتور سرو پاناسونیک | |
| پیچ توپ | هیوین | |
| دقت موقعیت | + / - 0.05 میلی متر | |
| شاسی | جوشکاری فلز | |
| مدیریت جریان | ||
| نوزل جریان | ژاپنی Lumina | |
| دوام نوزل | فولاد ضد زنگ | |
| ظرفیت مخزن جریان | 3L | |
| مخزن جریان | مخزن فشار | |
| ظرفیت مخزن الکل | ۱ لیتر | |
| مخزن الکل | مخزن فشار | |
| پیش گرم کردن | ||
| روش پیش گرم کردن | گرمایش بالا IR | |
| قدرت بخاری | 13.5kW | |
| محدوده دما | 25 تا 240 درجه سانتیگراد | |
| گلدان جوش | ||
| شماره قوری استاندارد | 1 عدد | |
| ظرفیت قوطی جوش | 13 کیلوگرم / قوطی جوش (پمپ الکترومغناطیسی) | |
| کنترل دمای جوش | PID | |
| زمان ذوب شدن | ۲۰ تا ۳۰ دقیقه | |
| حداکثر دمای جوش | ۳۵۰ درجه سانتیگراد | |
| گرم کننده ی جوش | 1.2kW | |
| نوزل جوش | ||
| نوزل | سفارشی | |
| مواد | آلیاژ با کربن بالا | |
| نوزل مجهز به استاندارد | sstandard مجهز به 5pcs / قوطی جوش ((قطر داخلی نوزل 2.5mm، 3mm، 4mm، 5mm، 6mm)) | |
| مدیریت N2 | ||
| بخاری N2 | مجهز به استاندارد | |
| محدوده دمای ID N2 | 0-350 C | |
| مصرف N2 | 2 m3 /h / نوزل |
|
دستگاه جوش موج SMT یک محصول الکترونیکی پیشرفته است که برای پاسخگویی به نیازهای خاص صنعت تولید الکترونیک طراحی شده است.
پشتیبانی فنی محصولات و خدمات ما شامل:
تیم ما از تکنسین های باتجربه متعهد به ارائه خدمات عالی به مشتریان و اطمینان از اینکه دستگاه سولدر موجی انتخاب شده SMT شما با حداکثر کارایی کار می کند.
