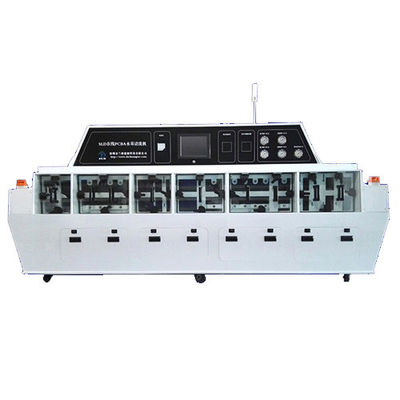

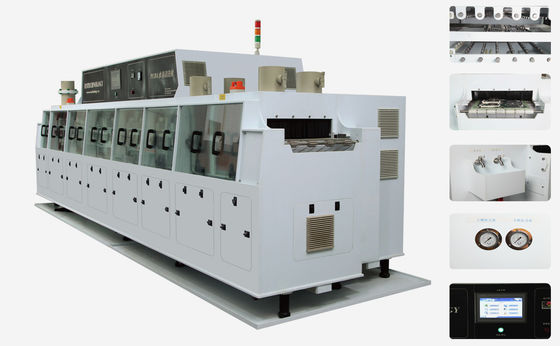

SUS316 دستگاه تمیز کردن کمربند SMT L5860mm*W1650mm*H1650mm برای پیششوی DI

1مقدمه عمومی

HR- 5800 PCBA ماشین تمیز کردن آنلاین به سه فرآیند تقسیم شده است: بخش تمیز کردن شیمیایی، بخش شستشوی آب خالص و بخش خشک کردن قوی هوا گرم،بتن را می توان به جداسازی محیط زیست یا تمیز کردن اولیه شیمیایی تقسیم کرد.، تمیز کردن شیمیایی از قبل (از جمله بخش 1 و بخش 2) ، جداسازی از باد 1، DI آلودگی شستشو، جداسازی از باد 2، شستشوی DI 1، شستشوی DI 2، شستشوی نهایی DIهوا خشک کردن باد برش 1، خشک کردن با هوا گرم، خشک کردن با هوا باد برش 2، تخلیه.

2. فرآیند تمیز کردن
1.ماژول تمیز کردن شیمیایی
1.1بخش پیش تمیز کردن یا جداسازی شیمیایی
آب DI یا عامل تمیز کننده را برای تمیز کردن اولیه اسپری به محصول وصل کنید، پس از تمیز کردن آب یا محلول جریان به مخزن شیمیایی یا تخلیه مستقیم.
نقش: مواد آلاینده بزرگ را در سطح تخته مانند توپ جوش، گرد و غبار و غیره بشویید، سیستم تصفیه برای جلوگیری از جریان آلودگی بزرگ به مخزن آب برای مسدود کردن پمپ استفاده می شود.
1.2. تمیز کردن چرخه شیمیایی
هر دو طرف PCBA را با پمپاژ آب از مخزن محلول تمیز کنید و سپس آب را به مخزن محلول برگردانید یا مستقیماً تخلیه کنید.تمیز کردن شیمیایی نیز به تمیز کردن شیمیایی 1 و تمیز کردن شیمیایی 2 تقسیم می شود..
نقش: تجزیه شیمیایی، تنش داخلی جریان تجزیه، و جدا کردن جریان از سطح PCBA با اسپری فشار آب.
1.3. برش باد جدا کردن
سطح صفحه PCBA را از طریق نوزل و چاقوی مخلوط کننده پاک کنید و با هوا برش دهید تا اطمینان حاصل شود که صفحه PCBA آب و حلال را به مخزن بعدی نمی برد.
نقش: جلوگیری از آلودگی مخزن آب DI به مخزن لباسشویی.
2.ماژول شستشو DI
2.1DI شستشوی قبلی ((شستشوی مجدد)
آب DI را برای تمیز کردن اولیه اسپری به محصول وصل کنید و آب پس از تمیز کردن به مخزن DI قبل از شستشوی می رود.
نقش: باقیمانده مواد تمیز کننده را روی سطح صفحه بشویید تا مواد تمیز کننده را به بخش شستشوی DI کاهش دهید و مخزن آب DI را آلوده کنید.
2.2برطرف کردن باد
سطح صفحه PCBA با یک چاقوی هوا برش داده می شود تا بیشتر بقایای آب را از سطح حذف کند و اطمینان حاصل شود که هیچ آب DI در سطح صفحه PCBA به بخش خشک شدن منتقل نمی شود.
2.3شستشوی چرخه آب DI
پاک کردن هر دو طرف PCBA با پمپ آب از مخزن DI و آب پس از تمیز کردن به مخزن DI باز می گردد.شستن چرخه آب DI به دو بخش تقسیم می شود: شستن 1 و شستن 2هرکدام با یک مخزن آب.
نقش: شستشوی جریان یا بقایای شیمیایی با فشار آب اسپری.
2.4شستشوی نهایی
ژنراتور DI به طور مستقیم آب DI را به این بخش برای شستشوی نهایی عرضه می کند، پس از آن آب به طور مستقیم تخلیه می شود یا به مخزن DI جریان می یابد.
نقش: اطمینان حاصل کنید که مواد تمیز کننده با استاندارد مطابقت دارند.
3. قطعه باد نهایی جدا کردن و خشک کردن
سطح صفحه PCBA با یک چاقوی هوا برش داده می شود تا بیشتر بقایای آب را از سطح حذف کند و اطمینان حاصل شود که هیچ آب DI در سطح صفحه PCBA به بخش خشک شدن منتقل نمی شود.
نقش: جلوگیری از ورود آب DI به بخش خشک کردن با هوا گرم، به منظور تأثیر بر اثر خشک کردن با هوا.
3.1.قطعه ی پایانی از باد جدا کردن ((شک کردن با هوای سرد)
3.2. خشک کردن با هوا گرم
3.3خشک کردن با هواي سرد

3پارامترهای فنی

4محصول ویژگی ها

1. اصلی کنترل پانل

1.1 فشار تمیز کردن شیمیایی، فشار شستشو، فشار آب DI و غیره را نشان می دهد.

1.2 مجهز به ابزارهای مختلف از جمله آمپر متر، مقاومت آب دیونیزه شده (اختیاری) ، pH آب دیونیزه شده ((اختیاری) ، و غیره

                                                           فشار سنج

2سیستم کنترل صفحه لمسی

2.1 سیستم عامل صفحه نمایش لمسی

2.2 حفاظت از پارامترهای سیستم با رمز عبور

2.3 کار ساده رابط دوستانه انسان - ماشین

2.4 سیستم هشدار و هشدار نقص

2.5 تابع حفاظت از محدودیت، زمانی که دستگاه از مقدار مرزی فراتر رود، از صفحه لمسی نشان داده می شود و زنگ هشدار صدا می شود.

2.6 چراغ چراغ هشدار سه رنگ

2.7 کنترل PLC Omron و قطعات کنترل الکترونیکی وارداتی.

2.8 پلتفرم عملیاتی محکم با صفحه لمسی

2.9 ورودی مجهز به سنسور فوتو الکتریکی است که می تواند به طور خودکار دستگاه را روشن یا خاموش کند.

رابط صفحه لمسیجعبه کنترل الکتریکی (Omron PLC)

3سیستم حمل و نقل با شبکه فولاد ضد زنگ یا سیستم حمل و نقل زنجیره ای

3.1 316L کمربند یا زنجیره حمل کننده از فولاد ضد زنگ، مقاومت در برابر خوردگی.

3.2 تنظیم سرعت بدون گام، قابل تنظیم 10-1000mm/min.

3.3 ورودی دارای سنسور فوتو الکتریکی است که می تواند مقدار محصول را شمارش کند.

3.4 استفاده از مفهوم صرفه جویی در انرژی و حفاظت از محیط زیست طراحی، می تواند تابع شروع محرک را اتخاذ کند.

کمربند شبکه ای از فولاد ضد زنگ

4. لوله دعا و نوزل اسپری

4.1 بخش تمیز کردن شیمیایی از نوزل و لوله فولاد ضد زنگ 316L استفاده می کند، مقاومت در برابر خوردگی.

4.2 بخش شستشوی DI دارای نوزل و لوله پلی استری با زاویه تنظیم شده است.

4.3 زاویه نوزل قابل تنظیم است، جدا کردن آسان است.

4.4 استفاده از اسپری با فشار متوسط و کم با طراحی جریان بزرگ

فنجان پاش و فیلتر لوله
