خلاصه
در هنگام تمیز کردن صفحه های مداری چاپی جمع شده که به عنوان تمیز کردن PCBA نیز شناخته می شود،هدف اصلی حذف بقایای رزین و فلوکس از تخته های پر شده و هیبریدها و همچنین بقایای مربوط به تولید ایجاد شده توسط دستکاری است..

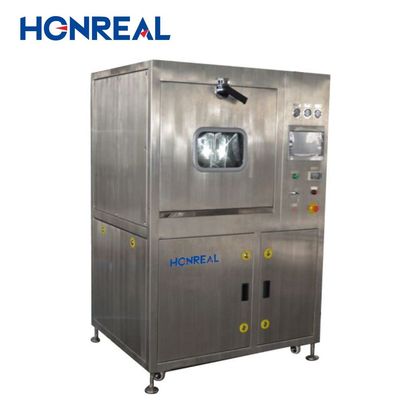

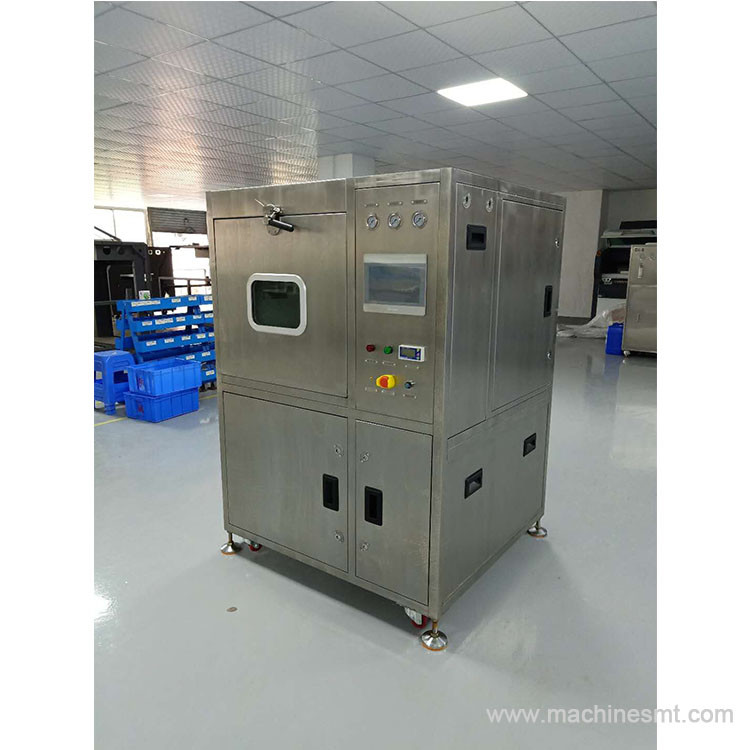

HR-Q6 با آب دیونیزر ، حدود 30 ~ 60L / دقیقه و فشار ≤ 0.4Mpa استفاده می شود. دستگاه در هر دو جوشگاه سرب (eutectic) و بدون سرب به خوبی کار می کند.
می تواند برای SMT، سوراخ، و تجمعات فن آوری مخلوط استفاده شود. تمام انواع جریان از جمله محلول در آب، رزین، و پاک نیست، و تمام آلاینده ها حذف می شود،بقایای اجزای موجود در طول مونتاژ.
پارامترهای فنی:
| محتوای | پارامتر |
| شماره مدل | HR-Q6 |
| اندازه ناحیه تمیز | L610*W560*H160mm 2 لایه |
| ظرفیت مخزن غلظت | 30 لیتر |
| ظرفیت مخزن رقیق کننده | ۷۰ لیتر |
| ظرفیت مخزن اسپری | 17-23L |
| قدرت بخاری اسپری | 6KW |
| زمان تمیز کردن | 0 ~ 99 دقیقه ((قابل تنظیم) |
| دمای تمیز کردن (سیال) | دمای اتاق ~75°C (قابل تنظیم) |
| زمان شستشو | ۱ دقیقه/زمان ((۱-۵۹ بار/قابل تنظیم) |
| دمای شستشو ((DI آب) | دمای اتاق ~ 75 °C ((قابل تنظیم) |
| زمان خشک کردن | 0~99 دقیقه/ (قابل تنظیم) |
| محدوده نظارت بر مقاومت | 0~18M |
| قدرت بخاری مخزن حلال | 9KW |
| دمای خشک کردن | دمای اتاق ~ 99 °C/ (تنظیم پذیر) |
| قدرت بخارگر خشک کن/کیلو وات | 6KW |
| فشار تزریق | 30PSI- 90PSI (قابل تنظیم) |
| فیلتر درجه شیمیایی |
0.22μm (ذرات فیلتر:پست سولدر، رزین، جریان و آلاینده ها) |
| فیلتر آب Di | رابط 1 اینچ از نوع اتصال سریع |
| بندر تخلیه مواد شیمیایی | رابط 1 اینچ از نوع اتصال سریع |
| فشار سنج در زمان واقعی | 3 PCS (نوزل / آب DI / زباله) |
| پمپ اسپری افقی | 5.5KW |
| اندازه دریچه خروجی | Φ100 ((W) * 30mm ((H) |
| منبع برق هوا | AC380V 50HZ 65A/0.45MPa~0.75MPa |
| وزن خالص | ۴۰۰ کیلوگرم |
| ابعاد | L1400*W1350*H1830mm |
Shenzhen Honreal Technology Co., Ltd. به عنوان یک شرکت پیشرفته ملی شناخته شده است که بر تحقیق، توسعه، تولید و فروش تجهیزات SMT تمرکز دارد.این شرکت خدمات خود را به شرکت های برتر الکترونیک در سراسر جهان ارائه می دهد.از زمان تاسیس، شرکت هونریال به پیشرفت تکنولوژیکی متعهد بوده است،با توجه به کیفیت به عنوان حیاتی برای وجود آناین شرکت بر تحقیق و توسعه مستقل تاکید دارد و به طور مداوم به دنبال نوآوری است. به عنوان یک نتیجه از تلاش های مداوم خود، این شرکت چندین حق اختراع فن آوری بالا را به دست آورده است.
س1: زمان چرخهHR-Q6ماشین تمیز کردن دسته؟
A1: کل 30 ~ 45 دقیقه. شستن 10 دقیقه + شستشو 10 دقیقه + خشک کردن 10 ~ 25 دقیقه.
س2: چه مایع مایع می تواند در استفاده شودHR-Q6برای تمیز کردن PCBA؟
A2: شستشوی مایع پاک کننده PCBA مبتنی بر آب، شستشوی آب DI.
س3: می تونم pcbas های زیادی داشته باشمHR-Q6پاک کردن در یک چرخه؟
A3: L200 * W100mm اندازه PCBA برای مثال، می تواند 30 ~ 40pcs را تمیز کند.
Q4: آیا PCBA ها پس از شستن، شستشوی و خشک شدن در دستگاه نیاز به پخت دارند؟
A4: مطمئنا، PCBA ها پس از تمیز کردن نیاز به قرار دادن در کوره الکتریکی و پختن برای 2 ساعت در 100 ~ 110 ° C یا 4 ساعت در 80 ~ 90 ° C به PCBA کاملا خشک است.
تصاویر قبل از تمیز کردن و بعد از تمیز کردن را مقایسه کنید:
