کیفیت بالا و هزینه پایین در خط THT از طریق سیستم های سولدر موج انتخابی سوراخ

MOQ:	1 SET
قیمت:	قابل مذاکره
بسته بندی استاندارد:	بسته بندی جعبه چوبی صادراتی
دوره تحویل:	30 روز کاری
روش پرداخت:	T/T ， ، Western Union ،
ظرفیت تامین:	1000 مجموعه در سال

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع

نام تجاری

Honeal

شماره مدل

SELPOT-400

L1400mm X W1450mm X H1700mm

حداکثر اندازه حامل:

L400 X W400MM

عرض نوار نقاله:

50-400 میلی متر

دقت موقعیت:

+ / - 0.05 میلی متر

ظرفیت قوطی جوش:

15 کیلوگرم / PCS

روش پیش گرم کردن:

گرمایش IR بالایی

برجسته کردن:

سیستم های جوش موج انتخابی در خط

از طریق سیستم های سولدر موجی انتخابی سوراخ

سیستم های جوش موج انتخابی THT

توضیحات محصول

سیستم‌های لحیم‌کاری موج انتخابی THT با کیفیت بالا و هزینه کم آنلاین

لحیم‌کاری موج انتخابی شکلی خاص از لحیم‌کاری موج است که برای برآورده کردن الزامات توسعه لحیم‌کاری قطعات سوراخ‌دار اختراع شده است. این روش عمدتاً برای لحیم‌کاری قطعات سوراخ‌دار در محصولات الکترونیکی پیشرفته مناسب است. به عنوان مثال: محصولات الکترونیکی هوافضا، الکترونیک خودرو، محصولات منبع تغذیه سوئیچینگ و سایر صنایعی که به قابلیت اطمینان لحیم‌کاری بالاتری نیاز دارند.

مزایا:

1. مدل یکپارچه با تمام امکانات، پلتفرم حرکتی کامل شامل اسپری و جوشکاری، فضای فشرده.

2. صفحه PCB ثابت، پلتفرم اسپری و جوشکاری متحرک.

3. کیفیت بالای جوشکاری، نرخ عبور جوشکاری را به میزان قابل توجهی بهبود می‌بخشد.

4. طراحی ماژولار حمل و نقل آنلاین SMEMA، پشتیبانی از مشتریان برای تشکیل خط انعطاف‌پذیر.

5. کنترل کامل PC. تمام پارامترها را می‌توان در PC تنظیم و در منوی PCB ذخیره کرد، مانند مسیر حرکت، دمای لحیم، نوع فلاکس، نوع لحیم، دمای N2 و غیره، بهترین قابلیت ردیابی و کیفیت لحیم‌کاری تکراری آسان.

نام دستگاه	SELPOT-400
عمومی
ابعاد	L1520mm X W1650mm X H1650mm
توان عمومی	18kw
توان مصرفی	5-7kw
منبع تغذیه	سه فاز 380V 50HZ
وزن خالص	1200KG
منبع هوای مورد نیاز	0.4-0.6MPa
جریان هوای مورد نیاز	8-12L/min
فشار N2 مورد نیاز	0.4-0.6MPa
جریان N2 مورد نیاز	بیش از 2 متر مکعب در ساعت
خلوص N2 مورد نیاز	>99.998%
تخلیه مورد نیاز	500--800CMB/H
حامل یا PCB
حامل	بسته به محصول
حداکثر اندازه حامل	L400 x W400 mm
ضخامت PCB	0.2mm-----6mm
لبه PCB	5 میلی متر یا بیشتر
کنترل و نوار نقاله
کنترل	PC صنعتی
عرض نوار نقاله	100-400MM
نوع نوار نقاله	غلتک SUS
ضخامت نوار نقاله	2---6mm (ضخامت لبه یا ضخامت حامل)
جهت نوار نقاله PCB	از چپ به راست
فضای بالای نوار نقاله PCB	100MM
فضای پایین نوار نقاله PCB	30MM
بار نوار نقاله	<10kg
ریل نوار نقاله	ریل آلومینیومی
ارتفاع نوار نقاله	900+/-30mm
میز حرکتی
محور حرکتی	X, Y, Z
کنترل حرکت	کنترل سروو حلقه بسته
موتور حرکتی	موتور سروو برند
پیچ توپی	Hiwin
دقت موقعیت	+ / - 0.05 mm
شاسی	جوشکاری فلزی
مدیریت فلاکس
نازل فلاکس	ژاپن Lumina
دوام نازل	فولاد ضد زنگ
ظرفیت مخزن فلاکس	3L
مخزن فلاکس	مخزن تحت فشار
ظرفیت مخزن الکل	1L
مخزن الکل	مخزن تحت فشار
پیش گرمایش
روش پیش گرمایش	گرمایش مادون قرمز بالا
توان هیتر	13.5kw
محدوده دما	25--240℃
دیگ لحیم
تعداد دیگ استاندارد		1 عدد
ظرفیت دیگ لحیم		13 کیلوگرم / دیگ لحیم (پمپ الکترومغناطیسی)
کنترل دمای لحیم		PID
زمان ذوب		20--30 دقیقه
حداکثر دمای لحیم		350 ℃
هیتر لحیم		1.2kw
نازل لحیم
نازل		سفارشی
جنس		آلیاژ کربن بالا
نازل مجهز استاندارد		5 عدد در هر دیگ لحیم (قطر داخلی نازل 2.5 میلی متر، 3 میلی متر، 4 میلی متر، 5 میلی متر، 6 میلی متر)
مدیریت N2
هیتر N2		مجهز استاندارد
محدوده دمای N2 داخلی		0- 350 C
مصرف N2		2 متر مکعب در ساعت / نازل

جزئیات:

کیفیت بالا و هزینه پایین در خط THT از طریق سیستم های سولدر موج انتخابی سوراخ

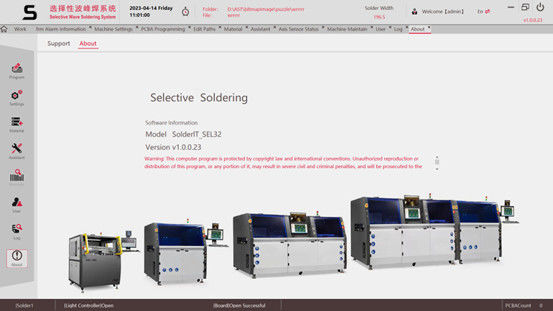

الزامات تجهیزات سخت افزاری

1. حداقل پیکربندی

پردازنده حداقل 2.0 گیگاهرتز، حافظه داخلی حداقل 4 گیگابایت، فضای دیسک آزاد حداقل 16 گیگابایت.

2. پیکربندی پیشنهادی

پردازنده چهار هسته‌ای 1.8 گیگاهرتز، حافظه داخلی 8 گیگابایت، فضای دیسک باقی مانده 512 گیگابایت، کارت شبکه گیگابیت.

3. وضوح صفحه نمایش

1920 * 1080 (ضروری)

4. نرم افزار پشتیبانی شده

سیستم عامل: Win7 64 بیتی، Win10 64 بیتی

برچسب ها:

محصولات

MOQ:	1 SET
قیمت:	قابل مذاکره
بسته بندی استاندارد:	بسته بندی جعبه چوبی صادراتی
دوره تحویل:	30 روز کاری
روش پرداخت:	T/T ， ، Western Union ،
ظرفیت تامین:	1000 مجموعه در سال

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع

چین

نام تجاری

Honeal

شماره مدل

SELPOT-400

بعد:

L1400mm X W1450mm X H1700mm

حداکثر اندازه حامل:

L400 X W400MM

عرض نوار نقاله:

50-400 میلی متر

دقت موقعیت:

+ / - 0.05 میلی متر

ظرفیت قوطی جوش:

15 کیلوگرم / PCS

روش پیش گرم کردن:

گرمایش IR بالایی

مقدار حداقل تعداد سفارش:

1 SET

قیمت:

قابل مذاکره

جزئیات بسته بندی:

بسته بندی جعبه چوبی صادراتی

زمان تحویل:

30 روز کاری

شرایط پرداخت:

T/T ， ، Western Union ،

قابلیت ارائه:

1000 مجموعه در سال

برجسته کردن

سیستم های جوش موج انتخابی در خط

از طریق سیستم های سولدر موجی انتخابی سوراخ

سیستم های جوش موج انتخابی THT

توضیحات محصول

سیستم‌های لحیم‌کاری موج انتخابی THT با کیفیت بالا و هزینه کم آنلاین

مزایا:

1. مدل یکپارچه با تمام امکانات، پلتفرم حرکتی کامل شامل اسپری و جوشکاری، فضای فشرده.

2. صفحه PCB ثابت، پلتفرم اسپری و جوشکاری متحرک.

3. کیفیت بالای جوشکاری، نرخ عبور جوشکاری را به میزان قابل توجهی بهبود می‌بخشد.

4. طراحی ماژولار حمل و نقل آنلاین SMEMA، پشتیبانی از مشتریان برای تشکیل خط انعطاف‌پذیر.

نام دستگاه	SELPOT-400
عمومی
ابعاد	L1520mm X W1650mm X H1650mm
توان عمومی	18kw
توان مصرفی	5-7kw
منبع تغذیه	سه فاز 380V 50HZ
وزن خالص	1200KG
منبع هوای مورد نیاز	0.4-0.6MPa
جریان هوای مورد نیاز	8-12L/min
فشار N2 مورد نیاز	0.4-0.6MPa
جریان N2 مورد نیاز	بیش از 2 متر مکعب در ساعت
خلوص N2 مورد نیاز	>99.998%
تخلیه مورد نیاز	500--800CMB/H
حامل یا PCB
حامل	بسته به محصول
حداکثر اندازه حامل	L400 x W400 mm
ضخامت PCB	0.2mm-----6mm
لبه PCB	5 میلی متر یا بیشتر
کنترل و نوار نقاله
کنترل	PC صنعتی
عرض نوار نقاله	100-400MM
نوع نوار نقاله	غلتک SUS
ضخامت نوار نقاله	2---6mm (ضخامت لبه یا ضخامت حامل)
جهت نوار نقاله PCB	از چپ به راست
فضای بالای نوار نقاله PCB	100MM
فضای پایین نوار نقاله PCB	30MM
بار نوار نقاله	<10kg
ریل نوار نقاله	ریل آلومینیومی
ارتفاع نوار نقاله	900+/-30mm
میز حرکتی
محور حرکتی	X, Y, Z
کنترل حرکت	کنترل سروو حلقه بسته
موتور حرکتی	موتور سروو برند
پیچ توپی	Hiwin
دقت موقعیت	+ / - 0.05 mm
شاسی	جوشکاری فلزی
مدیریت فلاکس
نازل فلاکس	ژاپن Lumina
دوام نازل	فولاد ضد زنگ
ظرفیت مخزن فلاکس	3L
مخزن فلاکس	مخزن تحت فشار
ظرفیت مخزن الکل	1L
مخزن الکل	مخزن تحت فشار
پیش گرمایش
روش پیش گرمایش	گرمایش مادون قرمز بالا
توان هیتر	13.5kw
محدوده دما	25--240℃
دیگ لحیم
تعداد دیگ استاندارد		1 عدد
ظرفیت دیگ لحیم		13 کیلوگرم / دیگ لحیم (پمپ الکترومغناطیسی)
کنترل دمای لحیم		PID
زمان ذوب		20--30 دقیقه
حداکثر دمای لحیم		350 ℃
هیتر لحیم		1.2kw
نازل لحیم
نازل		سفارشی
جنس		آلیاژ کربن بالا
نازل مجهز استاندارد		5 عدد در هر دیگ لحیم (قطر داخلی نازل 2.5 میلی متر، 3 میلی متر، 4 میلی متر، 5 میلی متر، 6 میلی متر)
مدیریت N2
هیتر N2		مجهز استاندارد
محدوده دمای N2 داخلی		0- 350 C
مصرف N2		2 متر مکعب در ساعت / نازل

جزئیات:

کیفیت بالا و هزینه پایین در خط THT از طریق سیستم های سولدر موج انتخابی سوراخ

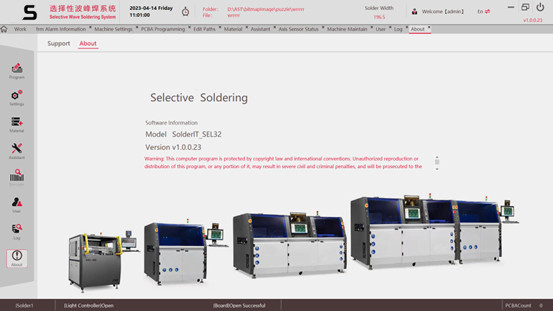

الزامات تجهیزات سخت افزاری
