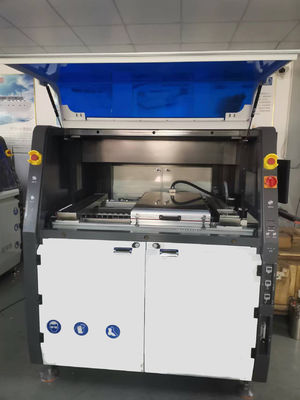

Smt کامل اتوماتیک DIP سرب آزاد فلکس اسپری پیش گرم کردن PCB جوش موج انتخابی سولدر
جوش موج انتخابی یک شکل خاص از جوش است که برای پاسخگویی به الزامات فن آوری جوش مدرن اختراع شده است.دستگاه می تواند به طور خاص اسپری و جوش مفاصل جوش برای که نیاز به جریان اسپری، و نه تنها بهره وری و قابلیت اطمینان جوش بالاتر از جوش دستی است، بلکه هزینه جوش نیز کمتر از جوش موج است.
خمیر موج انتخابی می تواند با یک، دو یا سه فن آوری پوشش فلوکس با توجه به الزامات خاص کار کاربر تنظیم شود.که می تواند جوش دقیق از جوانهای جوش و جوش جوانهای جوش را به ویژه
| نام دستگاه | SELPOT-400 | |
| عمومی | ||
| ابعاد | L1520mm X W1650mm X H1650mm | |
| قدرت کلی | 18kW | |
| مصرف قدرت | ۵ تا ۷ کیلو وات | |
| منبع برق | سه فاز 380 ولت 50 هرتز | |
| وزن خالص | 1200 کیلوگرم | |
| منبع هوا بازیافت شده | 0.4-0.6MPa | |
| جریان هوا مورد نیاز | 8 تا 12 لیتر/دقیقه | |
| فشار N2 مورد نیاز | 0.4-0.6MPa | |
| جریان N2 مورد نیاز | بیش از 2 متر مکعب در ساعت | |
| خالصیت مورد نیاز N2 | >99.998% | |
| نیاز به خستگی | 500-800CMB/h | |
| حامل یا PCB | ||
| حامل | بر اساس محصول | |
| حداکثر اندازه حامل | L400 x W400 میلی متر | |
| ضخامت PCB | 0.2mm-----6mm | |
| لبه pcb | 5 میلی متر یا بیشتر | |
| کنترل و حمل کننده | ||
| کنترل | کامپیوترهای صنعتی | |
| عرض کانویر | 100 تا 400MM | |
| نوع کانویر | رولر SUS | |
| ضخامت کانویر | 2--6mm (ضخامت لبه یا ضخامت حامل) | |
| جهت انتقال دهنده PCB | از چپ به راست | |
| پاکسازی کانویر PCB | 100 میلی متر | |
| فضای خالی پایین کانویر PCB | 30 میلی متر | |
| بار حامل | <10 کیلوگرم | |
| ریل ناقل | ریل آلومینیومی | |
| ارتفاع کانویر | ۹۰۰+/۳۰ میلی متر | |
| جدول طرح | ||
| محور حرکت | X، Y، Z | |
| کنترل حرکت | کنترل سرو با حلقه بسته | |
| موتور حرکت | موتور سرو پاناسونیک | |
| پیچ توپ | هیوین | |
| دقت موقعیت | + / - 0.05 میلی متر | |
| شاسی | جوشکاری فلز | |
| مدیریت جریان | ||
| نوزل جریان | ژاپنی Lumina | |
| دوام نوزل | فولاد ضد زنگ | |
| ظرفیت مخزن جریان | 3L | |
| مخزن جریان | مخزن فشار | |
| ظرفیت مخزن الکل | ۱ لیتر | |
| مخزن الکل | مخزن فشار | |
| پیش گرم کردن | ||
| روش پیش گرم کردن | گرمایش بالا IR | |
| قدرت بخاری | 13.5kW | |
| محدوده دما | 25 تا 240 درجه سانتیگراد | |
| گلدان جوش | ||
| شماره قوری استاندارد | 1 عدد | |
| ظرفیت قوطی جوش | 13 کیلوگرم / قوطی جوش (پمپ الکترومغناطیسی) | |
| کنترل دمای جوش | PID | |
| زمان ذوب شدن | ۲۰ تا ۳۰ دقیقه | |
| حداکثر دمای جوش | ۳۵۰ درجه سانتیگراد | |
| گرم کننده ی جوش | 1.2kW | |
| نوزل جوش | ||
| نوزل | سفارشی | |
| مواد | آلیاژ با کربن بالا | |
| نوزل مجهز به استاندارد | sstandard مجهز به 5pcs / قوطی جوش ((قطر داخلی نوزل 2.5mm، 3mm، 4mm، 5mm، 6mm)) | |
| مدیریت N2 | ||
| بخاری N2 | مجهز به استاندارد | |
| محدوده دمای ID N2 | 0-350 C | |
| مصرف N2 | 2 m3 /h / نوزل | |
جزئیات:
1حداقل پیکربندی
پردازنده حداقل 2.0GHz است، ذخیره سازی داخلی حداقل 4GB است، فضای دیسک آزاد حداقل 16GB است.
2تنظیمات توصیه شده
پردازنده چهار هسته اي 1.8 گيگاهرتز، حافظه داخلي 8 گيگابايت، فضای دسک چپ 512 گيگابايت، کارت شبکه گيگابيت
۳- وضوح صفحه نمایش
1920 * 1080 (ضروری)
سیستم عامل:Win7 64 bit,Win10 64 bit
