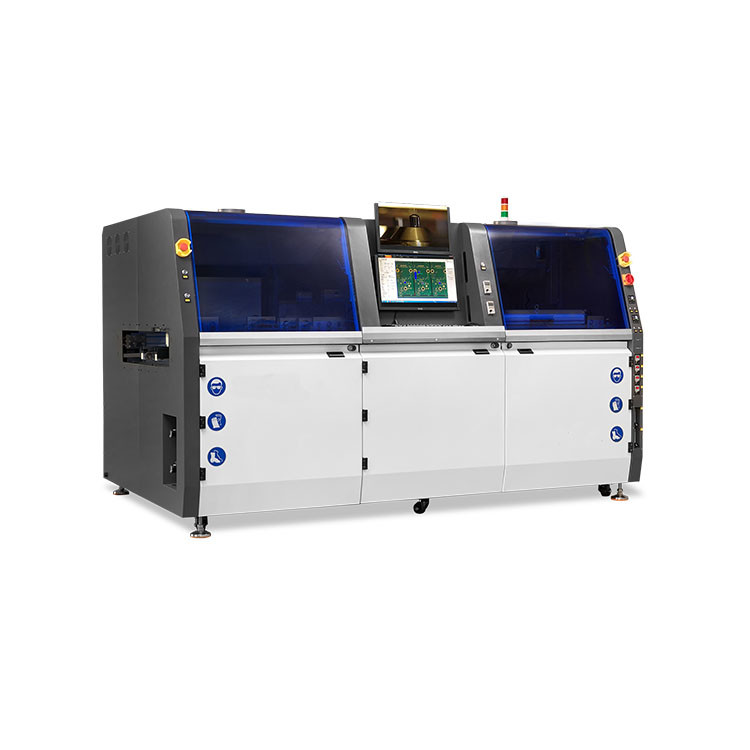

SEL-31 دستگاه سولدرینگ موج انتخابی آنلاین یک سر یکپارچه

1 SET
MOQ
قابل مذاکره
قیمت
SEL-31 دستگاه سولدرینگ موج انتخابی آنلاین یک سر یکپارچه
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
ابعاد: L2550 X W1480 X H1665
کنترل کردن: کامپیوتر صنعتی + کنترل PLC
عرض نوار نقاله: 100-400 میلی متر
دقت موقعیت: + / - 0.05 میلی متر
ظرفیت قوطی جوش: 15 کیلوگرم / دیگ لحیم کاری
روش پیش گرم کردن: هوای گرم در بالا، بخاری IR در پایین
برجسته کردن:

دستگاه سولدر کردن موج انتخابی آنلاین,دستگاه سولدر کردن موج انتخابی یکپارچه,دستگاه سولدر کردن موج انتخابی با یک سر

,

Integrated Selective Wave Soldering Machine

,

Single Head Selective Wave Soldering Machine
اطلاعات اولیه
محل منبع: چین
نام تجاری: Honeal
شماره مدل: SEL-31
پرداخت
جزئیات بسته بندی: بسته بندی جعبه چوبی صادراتی
زمان تحویل: 30 روز کاری
شرایط پرداخت: T/T، وسترن یونیون، مینی گرام
قابلیت ارائه: 1000 مجموعه در سال
توضیحات محصول

مزیت:

1مدل کاملی با عملکرد یکپارچه، کل پلتفرم حرکت یکپارچه اسپری و جوش، فضای فشرده.

2صفحه PCB ثابت، اسپری و جوشکاری حرکت می کند.

3. کیفیت جوش بالا، به طور قابل توجهی بهبود نرخ عبور جوش.

4طراحی ماژولار حمل و نقل آنلاین SMEMA، پشتیبانی از مشتریان برای تشکیل خط انعطاف پذیر.

5. کنترل کامل PC. همه پارامترها می تواند در PC تنظیم و به منوی PCB ذخیره شده، مانند مسیر حرکت، دمای جوش، نوع جریان، نوع جوش، n2 درجه حرارت و غیره،بهترین قابلیت ردیابی و آسان ترین کیفیت پایش مجدد.

نام دستگاه SEL-31
عمومی
ابعاد L2550 X W1480 X H1665
قدرت کلی 16kW
مصرف قدرت ۴ تا ۸ کیلو وات
منبع برق یک فاز 220 ولت 50 هرتز
وزن خالص 1500 کیلوگرم
منبع هوا بازیافت شده 3- 5BAR
جریان N2 مورد نیاز و خلوص 3 m3 / ساعت، پاکی> 99.998٪
نیاز به خستگی ۶۰۰-۱۰۰۰CMB/h
کنترل و حمل کننده
کنترل کنترل صنعتی PC + PLC
عرض کانویر 100 تا 400MM
نوع کانویر حمل و نقل قطار زنجیره ای بخش اسپری و پیش گرم کردن، حمل و نقل رول بخش جوش
جهت انتقال دهنده PCB چپ به راست یا راست چپ
ریل ناقل ریل آلومینیومی
ارتفاع کانویر ۹۰۰+/۳۰ میلی متر
جدول طرح
محور حرکت X، Y، Z
کنترل حرکت کنترل سرو با حلقه بسته
دقت موقعیت + / - 0.05 میلی متر
شعله جوشکاری فلز
مدیریت جریان
نوزل جریان ژاپنی Lumina
دوام نوزل فولاد ضد زنگ
ظرفیت مخزن جریان ۱ لیتر
ظرفیت مخزن الکل ۱ لیتر
پیش گرم کردن
روش پیش گرم کردن هوا گرم در بالا، گرمکن IR در پایین
قدرت بخاری ۶ کیلو وات
محدوده دما 25 تا 240 درجه
قوطی جوش
شماره قوری استاندارد 1PCS
ظرفیت قوطی جوش 16 کیلوگرم / قوطی جوش
محدوده دمای جوش PID
زمان ذوب شدن سی دقیقه
حداکثر دمای جوش ۳۵۰ سی
گرم کننده ی جوش 1.5kW/ قوطی جوش
نوزل جوش
نور کم سفارشی
مواد آلیاژ با کربن بالا
نوزل مجهز به استاندارد تندرد مجهز به 5 قطعه ((2.5mm/ 3.0mm/ 4.0mm/ 5.0mm/ 6.0m)
مدیریت N2
بخاری N2 مجهز به استاندارد
محدوده دمای N2 0 - 350 C
مصرف N2 1--3m3 /h / نوزل

دستگاه های استاندارد عبارتند از:

序号سلسل 名称Item 内容content تعداد مقدار
1 کنترل سیستم سیستم کنترل کامپیوتر و صفحه نمایشPC و مانیتور

1套 ((سایت))
实时监控摄像头 زنده روی دوربین مانیتور
کنترل کننده و کنترل کار کنترل حرکت
2

سیستم حرکت پلتفرم

(جذب雾用)

 همه جا دو محور است

1套 ((سایت))
两轴全配滚珠丝杆及直线导轨2 محور مجهز به پیچ توپ و ریل خطی
两轴全配伺服电机及伺服驱动器2 محور مجهز به سرو موتور و راننده
3 选择性喷雾系统سیستم جریان 进口喷射 进口喷射

1套 ((سایت))
مخزن کمک کننده
喷雾气控制 جریان سیستم پنوماتیک
喷嘴 اتوماتیک پاک کننده سیستمNozzle سیستم تمیز کردن خودکار
4 预热系统سیستم گرم کردن قبل 热风上预热، 红外射灯下预热 هوای داغ را از قبل گرم کنید، بخاری IR در پایین

1套 ((سایت))
5

سیستم حرکت پلتفرم

(مخازن)

 همه 造三轴平台xyz میز حرکت

1套 ((سایت))
سه محور کامل سنگ تراش و ریل مستقیم 3 محور مجهز به پیچ توپ و ریل خطی
سه محور کامل مجهز به دستگاه برق و راننده 3 محور مجهز به سرو موتور و راننده
6 选择性 接锡炉پودر جوش 15 کیلوگرم آتشفشان پنبه ای، ورق، جریان، سرویس سیستم15 کیلوگرم ظرفیت قوری جوش، چرخ، تونل، موتور سرور

1套 ((سایت))
دستگاه هشداری سوپرچل و سوپرچل
سیستم کنترل درجه حرارت جوش
سیستم گرمایش داخلی
标配5个 接喷嘴 ((در عرض 4mm x 3pcs, 5mm,6mm)) نوزل جوش استاندارد مجهز
7

运输部分

سیستم حمل و نقل

 前后运输导轨独立步进驱动 ((喷雾预热段) محرک مرحله ای مستقل ریل راهنمای حمل و نقل جلو و عقب (بخش پیش گرم کردن اسپری)

1套 ((سایت))
前后链条 حمل و نقل راهنمایی ((喷雾预热段) راهنمای حمل و نقل زنجیره جلو و عقب (بخش پیش گرم کردن اسپری)
PCB板阻??装置喷雾段,预热段 بخش اسپری دستگاه مسدود کننده صفحه PCB، بخش پیش گرم
前后运输导轨独立步进驱动 (锡炉段) درایو مستقل مرحله ای از ریل راهنمای حمل و نقل جلو و عقب (بخش جوش قلع)
前后滚轮运输导轨 ((锡炉段) راهنمای حمل و نقل رول جلو و عقب (بخش جوش قلع)
PCB板阻??装置锡炉段 دستگاه مسدود کردن صفحه PCB بخش جوش قلع
دستگاه PCB板侧 装置 سیستم کلیمپ جانبی PCB
8 机器??体شاسی ماشین 机架及表面喷粉机框架/cover & paint

1套 ((سایت))

SEL-31 دستگاه سولدرینگ موج انتخابی آنلاین یک سر یکپارچه 0

SEL-31 دستگاه سولدرینگ موج انتخابی آنلاین یک سر یکپارچه 1
