ویژگی ها:

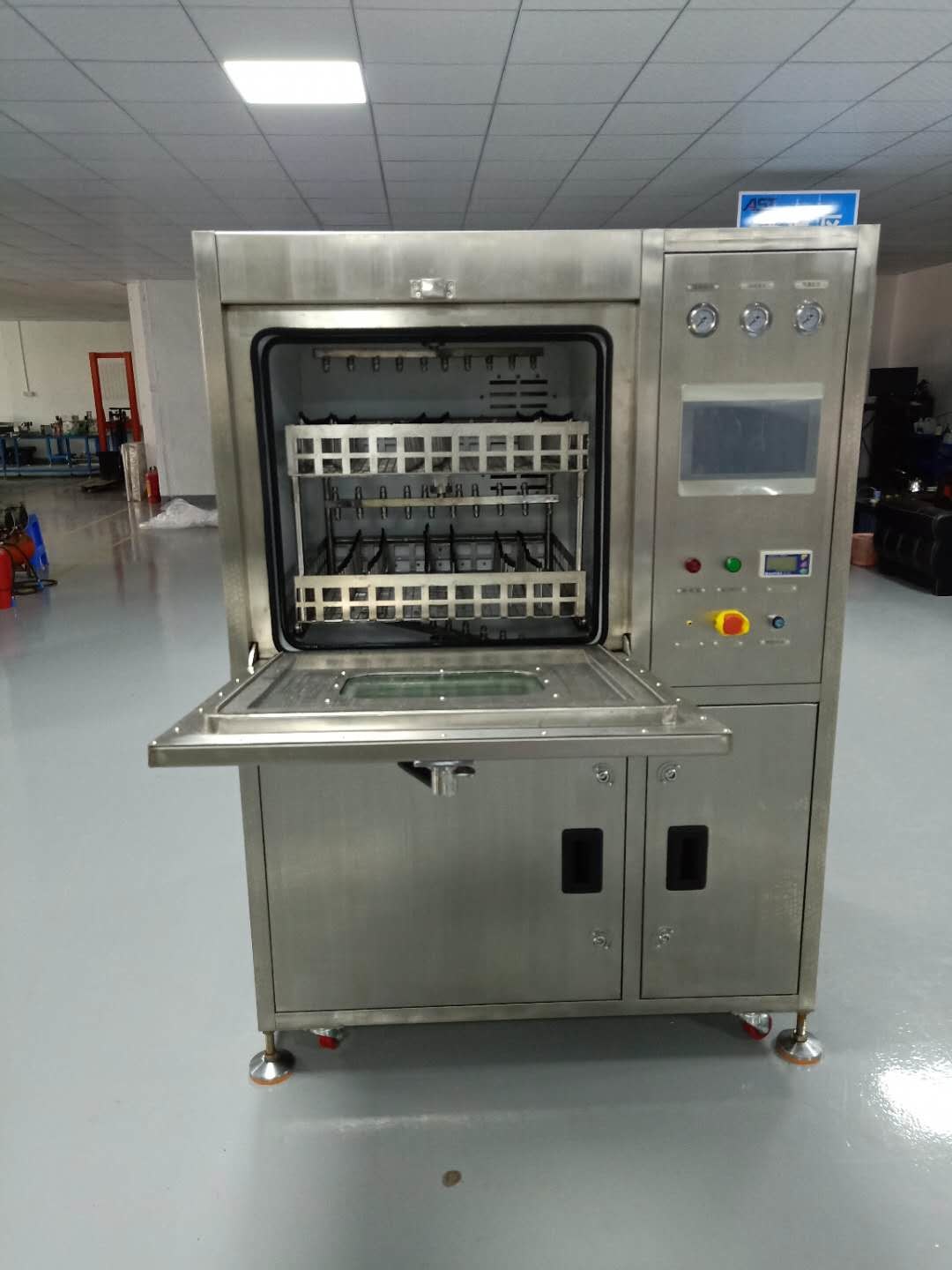

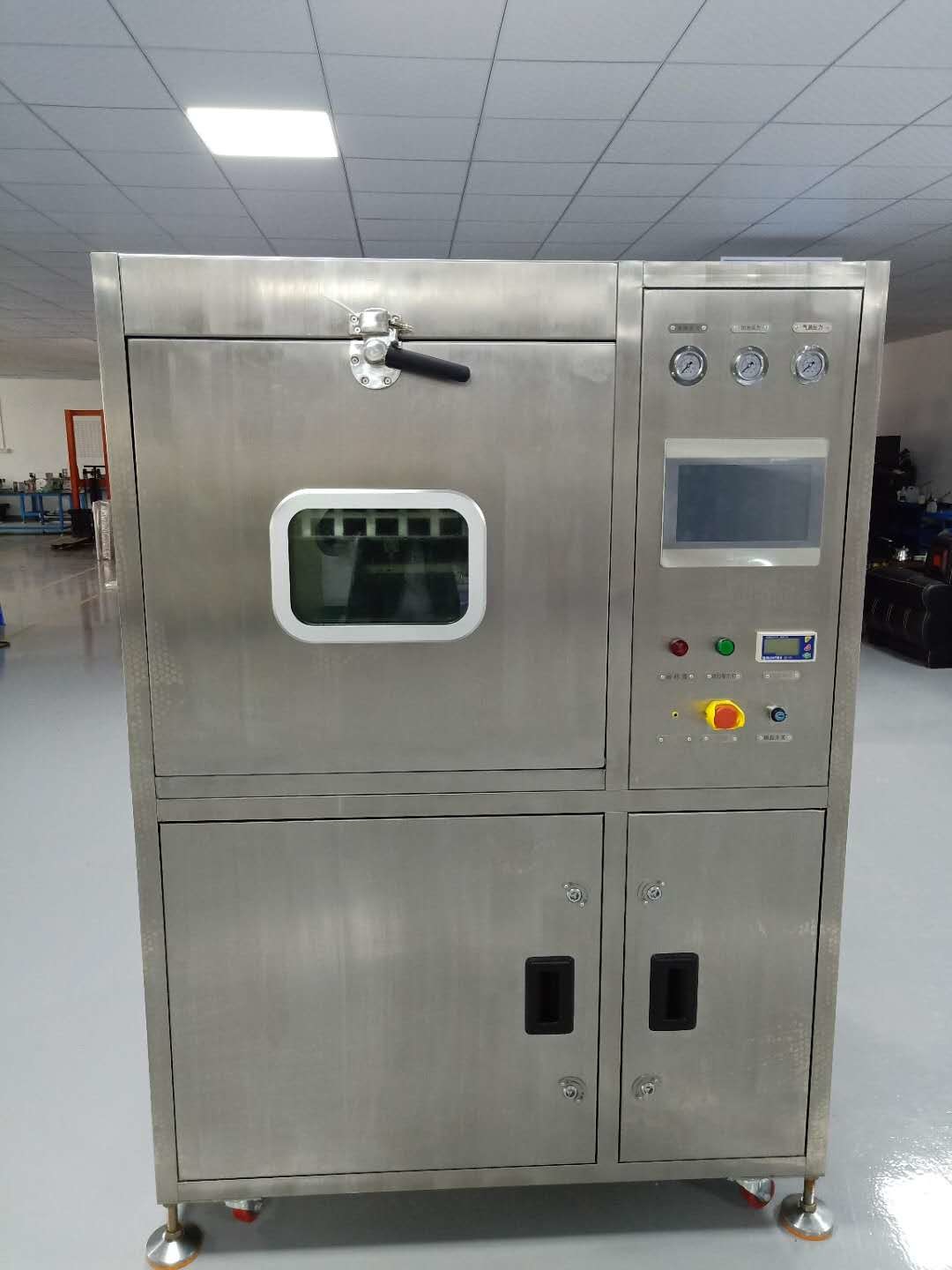

1تجسم کل فرآیند: اتاق تمیز کردن مجهز به پنجره بصری و 2 چراغ LED، فرآیند تمیز کردن در یک نگاه روشن است.

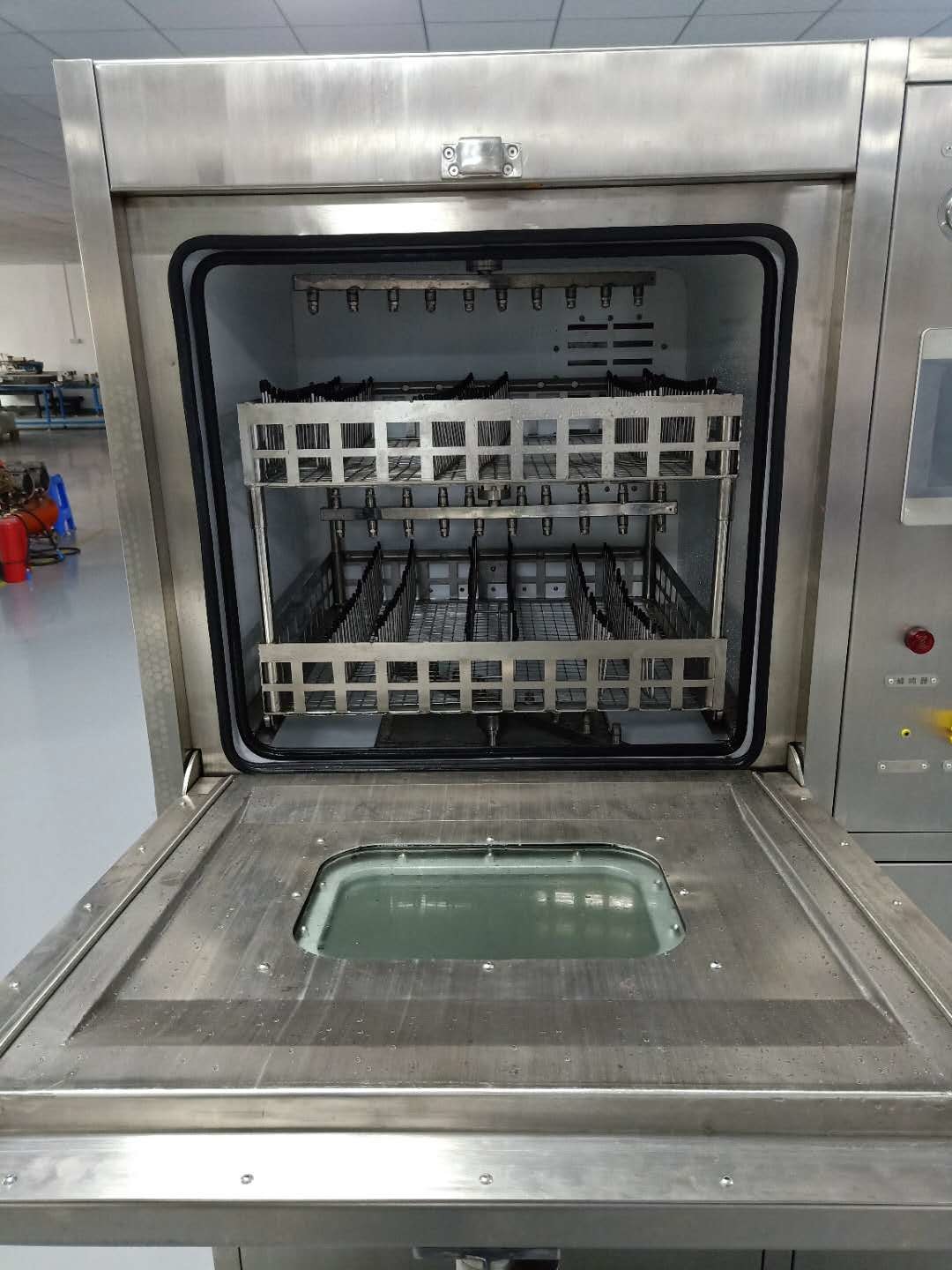

2بزرگترین سبد های تمیز کننده جهان: 610mm ((L) × 560mm ((W) × 100mm ((H) 2 لایه ، اندازه های بزرگتر PCBA و تولید تمیز کننده بالاتر را برآورده می کند.
3.دانشمندترین طرح نوزل ((پاتنت ): افزایش نوزل از چپ به راست، افزایش بهره وری تمیز کردن، توزیع نوزل بالا و پایین، به طور کامل حل منطقه پاک کور
4طراحی تنظیم فشار نوزل: حل اندازه کوچک PCBA در فرآیند تمیز کردن با اسپری تحت برخورد فشار بالا، مشکل اسپری
با سیستم گرمایش سوراخ خفیف کننده استاندارد: کارایی تمیز کردن را به شدت افزایش می دهد. زمان تمیز کردن را کوتاه می کند.
5رابط صفحه لمسی: با توجه به مدل های مختلف PCBA با پارامترهای فرآیند مختلف، ویرایش سریع و انواع پارامترهای فرآیند مختلف می تواند برنامه ذخیره شود، از جمله،دمای محلول، زمان تمیز کردن، زمان شستشوی، دمای شستشوی، زمان خشک شدن، دمای خشک شدن، پارامترهای نظارت بر هدایت و غیره... با توجه به مجوزهای مختلف، اپراتور،ميتونه اختيار مدیریت رمز عبور رو تنظیم کنه.
6- استانداردهای بالا از تمیز: آلودگی یون کاملا با استاندارد 610D IPC - کلاس I مطابقت دارد (کمتر از 1.5 ug / cm2)
7حالت اضافه کردن مایع مناسب: می تواند دستی به پیوستن، همچنین می تواند با توجه به نسبت (۵٪ ~ ۲۵٪) تنظیم شده به طور خودکار متناسب کردن DI آب و مایع شیمیایی.
8.سیستم تمیز کردن جامع: با توجه به سطح محصول مواد باقیمانده آلی، مواد غیر آلی تمیز کردن کاملا موثر
حالت تمیز کردن خودکار: در یک پایان داخلی تمیز تمام فرآیند تمیز کردن، شستشوی و خشک کردن، اندازه کوچک، ساختار جمع و جور
پارامترهای فنی:
| محتوای | پارامتر |
| شماره مدل | HR-Q6 |
| اندازه ناحیه تمیز | L610*W560*H160mm 2 لایه |
| ظرفیت مخزن غلظت | 30 لیتر |
| ظرفیت مخزن رقیق کننده | ۷۰ لیتر |
| ظرفیت مخزن اسپری | 17-23L |
| قدرت بخاری اسپری | 6KW |
| زمان تمیز کردن | 0 ~ 99 دقیقه ((قابل تنظیم) |
| دمای تمیز کردن (سیال) | دمای اتاق ~75°C (قابل تنظیم) |
| زمان شستشو | ۱ دقیقه/زمان ((۱-۵۹ بار/قابل تنظیم) |
| دمای شستشو ((DI آب) | دمای اتاق ~ 75 °C ((قابل تنظیم) |
| زمان خشک کردن | 0~99 دقیقه/ (قابل تنظیم) |
| محدوده نظارت بر مقاومت | 0~18M |
| قدرت بخاری مخزن حلال | 9KW |
| دمای خشک کردن | دمای اتاق ~ 99 °C/ (تنظیم پذیر) |
| قدرت بخارگر خشک کن/کیلو وات | 6KW |
| فشار تزریق | 30PSI- 90PSI (قابل تنظیم) |
| فیلتر درجه شیمیایی |
0.22μm (ذرات فیلتر:پست سولدر، رزین، جریان و آلاینده ها) |
| فیلتر آب Di | رابط 1 اینچ از نوع اتصال سریع |
| بندر تخلیه مواد شیمیایی | رابط 1 اینچ از نوع اتصال سریع |
| فشار سنج در زمان واقعی | 3 PCS (نوزل / آب DI / زباله) |
| پمپ اسپری افقی | 5.5KW |
| اندازه دریچه خروجی | Φ100 ((W) * 30mm ((H) |
| منبع برق هوا | AC380V 50HZ 65A/0.45MPa~0.75MPa |
| وزن خالص | ۴۰۰ کیلوگرم |
| ابعاد | L1400*W1350*H1830mm |
شرکت فناوری Shenzhen Honreal Technology Co.,Ltdیک شرکت ملی با تکنولوژی بالا است که در تحقیقات و توسعه تجهیزات SMT، تولید، فروش، خدمات برای 500 شرکت برتر الکترونیک در جهان تخصص دارد.سرمايه ثبت شده اين شرکت 5 ميليون دلار استاز زمان تأسیس شرکت، Honreal در توسعه تکنولوژی به عنوان هسته، کیفیت به عنوان بقای آن، تحقیق و توسعه مستقل و نوآوری مداوم ادامه داده است.بعد از تلاش های مداوم، داراي تعداد زيادي از اختراعات پیشرفته است.
س1: زمان چرخهHR-Q6ماشین تمیز کردن دسته؟
A1: کل 30 ~ 45 دقیقه. شستن 10 دقیقه + شستشو 10 دقیقه + خشک کردن 10 ~ 25 دقیقه.
س2: چه مایع مایع می تواند در استفاده شودHR-Q6برای تمیز کردن PCBA؟
A2: شستشوی مایع پاک کننده PCBA مبتنی بر آب، شستشوی آب DI.
س3: می تونم pcbas های زیادی داشته باشمHR-Q6پاک کردن در یک چرخه؟
A3: L200 * W100mm اندازه PCBA برای مثال، می تواند 30 ~ 40pcs را تمیز کند.
Q4: آیا PCBA ها پس از شستن، شستشوی و خشک شدن در دستگاه نیاز به پخت دارند؟
A4: مطمئنا، PCBA ها پس از تمیز کردن نیاز به قرار دادن در کوره الکتریکی و پختن برای 2 ساعت در 100 ~ 110 ° C یا 4 ساعت در 80 ~ 90 ° C به PCBA کاملا خشک است.
تصاویر قبل از تمیز کردن و بعد از تمیز کردن را مقایسه کنید:
