● یک طراحی ساده جدید جایگزین یک طراحی خارجی به زاویه راست معمولی شده است. و طراحی بر مبنای زیبایی شناسی مکانیکی و قابلیت عملی است، که نگهداری را کار آسان می سازد.
● کنترل کننده PLC، PC و UPS آنلاین یک سیستم کنترل پایدار، ایمن و کارآمد را تشکیل می دهند.
● این نرم افزار دارای توابع مانند شمارش PCB، تنظیم و ویرایش دمای، منوی پارامتر PCB، و تست پروفایل، هشدار و تبدیل زبان های متعدد است.نرم افزار تاثیر زیادی در مورد مسائل ایمنی دارد مانند موج موتور در حال اجرا درجه حرارت امن و غیره.
● تایمر یک هفته ای عملکرد شگفت انگیزی را برای مشتری فراهم می کند. اپراتور می تواند برنامه کاری خود را برای این دستگاه جوش موج هفتگی ویرایش کند.و دستگاه می تواند به طور خودکار برای ذوب جوش قبل از اپراتور به کار می آیند روشنوقتی زمان کار فرا رسیده است، جوش جوش شده و همه چیز آماده است. این باعث خواهد شد که مشتری روزانه حدود یک ساعت و نیم صرفه جویی کند.
● ریل های راهنمای طراحی شده به ویژه باعث کاهش تغییر شکل ناشی از گرما می شوند. پس از دو سال کار شما فقط نیاز به تغییر میله های کوپر به جای تغییر کل ریل های ناقل دارید.
● اسپریگر توسط موتور مرحله ای رانده می شود ، سرعت را می توان بر روی PC تنظیم کرد. زمان حرکت و توقف به روش ارزشمندی تنظیم می شود.
● اسپری کننده در ژاپن ساخته شده است و عملکرد کامل اتم سازی جریان را فراهم می کند.
● اضافه کردن فلوکس به طور خودکار، دو سنسور در مخزن فلوکس وجود دارد. هنگامی که فلوکس از حد پایین تر باشد، آن را روی پمپ روشن می کند تا به طور خودکار فلوکس را تغذیه کند.اپراتور فقط نیاز به قرار دادن کل فلوکس بشکه به مخزن فلوکس، در ضمن لوله ی مکش رو وارد بشکه کن
● کنترل منطقه پیش گرم شدن هوایی اجباری با کنترلگر دما در مدل PID. منطقه پیش گرم شدن گرمای کافی و یکنواخت برای PCB فراهم می کند.
● 3 منطقه هوای گرم پایین و یک منطقه هوای گرم بالا اختیاری، این پیکربندی بیشترین اثر پیش گرم کردن را برای جوش فراهم می کند.
● استفاده از بخاری آهن ریخته برای قوری جوش، که در خارج قوری جوش نصب می شود. این روش جدید مونتاژ عمر قوری جوش را افزایش می دهد.
● جوش دو موج. هر دو ارتفاع موج توسط پردازنده کنترل می شود. تغییر ارتفاع موج از طریق تنظیم فرکانس قدرت.
● قوطی جوش دهنده از مواد تی با ضخامت 3 میلی متر ساخته شده است.
● موتور موج B&M با کیفیت بالا که در ایتالیا ساخته شده است، کم صدا و پایدارتر است.
● گلدان جوش می تواند به طور خودکار بالا و پایین حرکت کند.

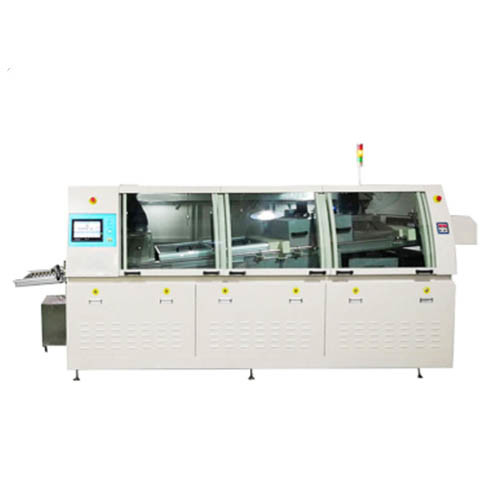

مشخصات ماشین جوش موج بدون سرب HR-400F
| HR-400F - مشخصات | |
| مدل | HR-400F |
| عرض PCB | 50 تا 400MM |
| ظرفیت قوطی جوش | ۳۹۰ کیلوگرم |
| قدرت حرکت/قدرت کلی | 5-12KW/25KW |
| ابعاد ماشین | 4260 ((L) * 1495 ((W) * 1725 ((H) |
| وزن خالص | 1500 کیلوگرم |
| سیستم کنترل | PC + PLC |
| موتور حمل و نقل | 3Ph 220V، 90W |
| سرعت کانویر | 200MM-1800MM/ دقیقه |
| ظرفیت الکل | 4.5 لیتر |
| جهت حمل کننده | از چپ به راست |
| روش اسپری | موتور مرحله ای و اسپری کننده حرکت در حال حرکت |
| اسپری کننده | ژاپن ST-6 |
| منطقه پیش گرم کردن | ۳ منطقه ی پیش گرم کردن پایین |
| قدرت پیش گرم کردن | 4kW/ منطقه |
| مواد قوطی جوش | به طور کامل |
| بخاری قوری | آهن ریخته |
| قدرت گرمایش | 1.2KW*10PCS |
| شماره موج | امواج دوگانه |
| نوع موج | موج اول آشفتگي و موج دوم لامبدا |
| زمان ذوب شدن | 110 دقیقه |
| ارتفاع و پایین شدن قوطی جوش | سوئیچ برق |
| قوطی جوش در و خارج | سوئیچ برق |
| پمپ تمیز کردن انگشت | 1PH 220V 10W |
| نوع انگشت | دو قلاب يا انگشت L |
| مواد انگشت | تو |
| زاویه جوش | ۵ تا ۷ درجه |
| تامین هوا | 3- 5BAR |
| منبع برق | 3PH 380V 50HZ |
معرفی فرآیند:
The PCBs which are inserted and mounted with components and need soldering will be sent to the chain conveyer system by motor-driven buffer conveyer at the feeding end of the wave-soldering system continuously and automatically and then all the processes will be performed one by one، که شامل اسپری فلوکس، پیش گرم کردن، جوش موج و خنک کردن است. پس از آن، PCB های جوش داده شده توسط کانویر زنجیره ای به خارج از سیستم جوش ارسال می شوند.
احتیاط:
1. جریان و عامل رقیق کننده باید به طور منظم تکمیل شوند. به دلیل تبخیر نامتناسق ترکیبات جریان، جاذبه خاص جریان باید به طور منظم بررسی شود و در بهترین مقدار 0 حفظ شود.83.
2معمولاً تمام فلوکس باید در عرض 15 تا 30 روز تعویض شود اما این بستگی به خراب شدن آن دارد.
3نوزل باید هر روز پس از پایان شیفت پاک شود با جدا کردن مغز نوزل و غوطه ور شدن در جعبه الکل برای جلوگیری از آلودگی بیش از حد در آنجا باقی می ماند.سعی کنید که به آن ضربه نزنید و آسیب نزنید..
4. سنسور رو به طور منظم چک کن اگه کثافت زيادي جا افتاده باشه
5دو دریچه تنظیم جریان برای کنترل اسپری، پس از تنظیم صحیح، نباید به طور تصادفی تغییر کند.هیچ کارگر که برای کار با این ماشین اختصاص داده نشده است مجاز به کار آن برای جلوگیری از هر گونه اسپری بد.
6سنسور قبل از تفنگ اسپري براي کشف PCB ها هستبنابراین PCB ها باید توسط پنجه های زنجیره ای به طور خودکار به ماشین منتقل شوند و به دست کشیده نشوند تا اینکه هر شیء خارجی (مانند دست) سنسور را فعال کند.
7هر آب جمع شده را در فیلتر هوا پاک کنید.
8در هنگام تنظیم اسپری، می توان از تخته پلاستیکی شفاف برای بررسی اثر اسپری استفاده کرد.
9فیلتر باید هر روز 1 ~ 3 بار تمیز شود.
(3) برای اطمینان از بهترین اثر جوش، دمای PCB ها را به طور منظم بررسی کنید.
(4) به طور منظم بررسی کنید که آیا کابل ها پیر شده اند تا از قطع برق جلوگیری شود.
