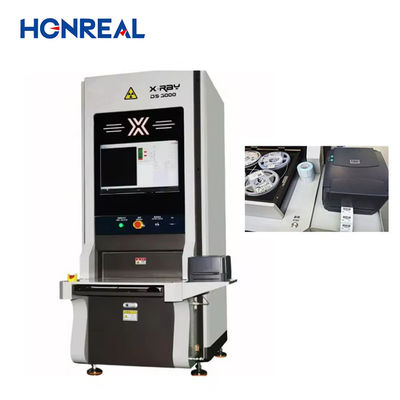

دستگاه شمارش اجزای هوشمند X-RAY به طور خاص برای اسکرین های نوار آفلاین طراحی شده است، و این راه حل عالی برای سیستم های شمارش اجزای SMT Reel است.با الگوریتم شمارش هوش مصنوعی مجهز شده که امکان بازرسی نقطه ای از مواد مختلف را فراهم می کنداین دستگاه می تواند به طور همزمان تا چهار پالت مواد را شمارش کند، که آن را به یک دستگاه بسیار کارآمد و صرفه جویی در زمان تبدیل می کند.
دستگاه شمارش قطعات هوشمند X-RAY قادر به بازرسی نوار و ریل با اندازه 7 "~ 17" با ارتفاع اسکن ≤80mm است.حداکثر سرعت بازرسی برای نوار و رول <10s / رول یا 4 * 7 ′′ رول <10s استدستگاه می تواند اجزای کوچک 01005 را تشخیص دهد و دقت بازرسی ≥99.99٪ دارد.
دستگاه شمارش اجزای هوشمند X-RAY مجهز به یک سیستم شمارش اجزا است که به طور خودکار داده ها را به ابر بارگذاری می کند.این سیستم به طور منظم پایگاه داده را به روز می کند و با سیستم ERP / MES کارخانه ارتباط برقرار می کند، و در نتیجه به شدت زمان و هزینه را صرفه جویی می کند.
به طور کلی، دستگاه شمارش اجزای هوشمند اشعه ایکس یک دستگاه کارآمد و قابل اعتماد است که برای ریل های نوار آفلاین مناسب است. الگوریتم شمارش بهینه شده AI آن،بازرسی محل مواد مختلف، و سیستم آپلود داده های خودکار آن را انتخاب عالی برای سیستم های شمارش قطعات SMT Reel می کند.
الزامات استفاده: پس از اتمام شمارش مستقیم دستگاه شمارش هوشمند اشعه ایکس، داده های نتیجه شمارش برای به روزرسانی به سیستم کنترل دیجیتال آپلود می شود.
و مواقع درخواست:
1 بازپرداخت مواد WO 2 موجودی LPN واحد 3 موجودی اولیه / موجودی دوگانه
مشخصات:
| مشخصات کلی | |
| حالت کار | در خارج از خط |
| ابعاد ((ملی متر) | 800 ((W) X1380 ((D) X1950 ((H) |
| وزن | حدود 800 کيلوگرم |
| منبع برق | 110 ~ 220VAC 50/60Hz، 1.5KW |
| کامپیوتر سیستم | |
| کامپیوترهای صنعتی | کامپیوتر صنعتی با پردازنده اینتل i7 (64 بیتی) |
| سیستم عامل | سیستم عامل ویندوز 10 |
| نمايش | صفحه نمایش 27 اینچی FHD LCD |
| سیستم ذخیره سازی | |
| رم: 16GB، HDD: 1TB + SSD: 256G | |
| شامل لوازم جانبی | |
| اسکنر بارکد دستی | / |
| چاپگر برچسب | / |
| قابلیت های بازرسی | |
| اندازه نوار و رول | 7" ~ 17" |
| ارتفاع اسکن | ≤80mm |
| حداکثر سرعت بازرسی | 7~17 |
| نوار و فیلم | <10s/Reel یا 4*7 reel<10s. |
| حداقل اندازه قطعات | 01005 |
| دقت بازرسی | ≥99.99٪ |
| لوله اشعه ایکس | |
| نوع | لوله بسته |
| حداکثر ولتاژ | 50KV |
| حداکثر جریان | 1000 μA |
| اندازه نقطه فوکوس | 0.03 میلی متر |
| سیستم تصویربرداری | |
| نوع | آشکارساز صفحه ی مسطح (FPD) |
| محدوده شناسایی موثر: | 430mmx430mm |
| ماتریس پیکسل | 3072*3072 پیکسل |
| اندازه پیکسل | 139μm |
| نرخ فریم | 6fpsv |
| تبدیل AD | 16 بیت |
| بسته قابل تشخیص | |
| تراشه، کالا، بسته های ESD، سینی JEDEC، لوله، ترانزیستور. | |
| اجزای قابل تشخیص | |
|
کانسیتورها، مقاومت ها، محرک ها، گره ها، کریستال ها، ترانزیستورها، دیودها FET ها، انواع مختلفی از مقاومت ها، خازن های صفرا، کانکتورهای قابل تشخیص، تراشه های مدار یکپارچه و غیره |
|
| پایگاه داده | |
| پشتیبانی از اتصال با MES، ERP و WMS هوشمند | |
| سیستم ایمنی | |
| استاندارد |
مطابق با مقررات FDA-CDRH CFR 21 102040 زیر فصل برای سیستم های اشعه ایکس کابینت. |
| انتشار اشعه ایکس |
< 1μSv/h (قانون FDA-CDRH CFR 21 1020)40 استاندارد زیر فصل مورد نیاز < 5μSv/h) |
| مدیریت مقامات | سيستم بررسي اثر انگشت و رمز عبور |
| حفاظت از کابینت در برابر نشت تشعشعات | |
| اندازه گیری نشت تشعشعات در زمان واقعی | |
