اصل کار
سیستم این سری تجهیزات عمدتا از هفت جزء اصلی تشکیل شده است: منبع اشعه ایکس، واحد تصویربرداری، سیستم پردازش تصویر رایانه ای، سیستم مکانیکی، سیستم کنترل الکتریکی,سیستم حفاظت از ایمنی و سیستم هشدار. این سیستم شامل آزمایش های مدرن غیر مخرب، فناوری نرم افزار رایانه ای، کسب تصویر و فناوری پردازش است.تکنولوژی انتقال مکانیکی، و الگوریتم های هوش مصنوعی را پوشش می دهد. این چهار زمینه اصلی فنی از اپتیک، مکانیک، الکترونیک و الگوریتم ها را پوشش می دهد.با استفاده از تفاوت در جذب اشعه ایکس ناشی از مواد یا ضخامت های مختلف، اجزای داخلی سینی دستگاه های الکترونیکی برای تشخیص تصویر گرفته و شمارش می شوند.

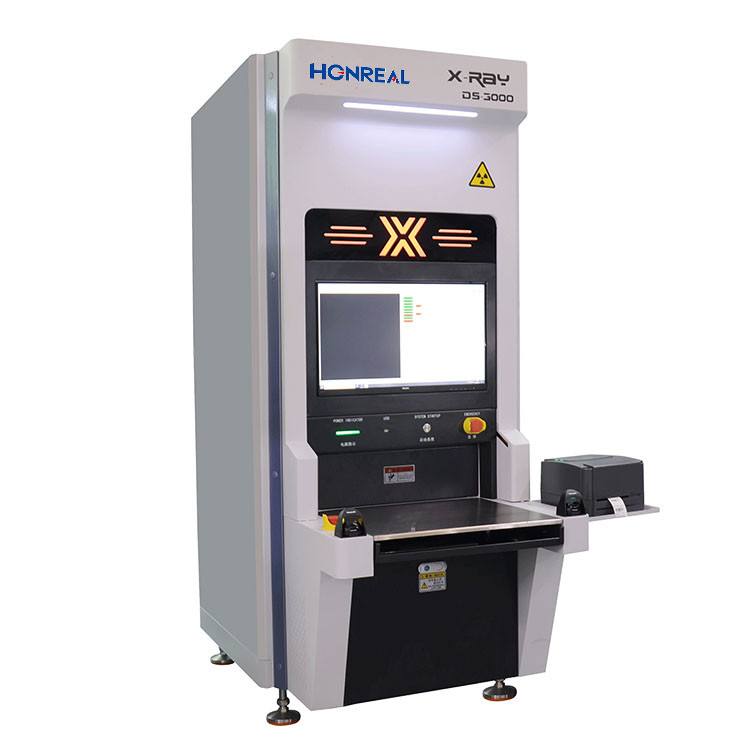

دستگاه شمارش قطعات هوشمند X-RAY برای کار در کنار خطوط تولید SMT برای شمارش خودکار مواد باقیمانده طراحی شده است.اين ماشين ميتونه همزمان چهار ريل مواد رو بشماره، به طور خودکار کد ها را اسکن می کند و به هدف کاهش کار و افزایش بهره وری می رسد. دستگاه شمارش قطعات هوشمند X-RAY می تواند در صورت لزوم با سیستم های MES ادغام شود،افزایش کارایی شمارش مواد باقیمانده و انبار مواد، امن و اطلاعات گرا.
مشخصات:
| مشخصات کلی | |
| حالت کار | در خارج از خط |
| ابعاد ((ملی متر) | 800 ((W) X1380 ((D) X1950 ((H) |
| وزن | حدود 800 کيلوگرم |
| منبع برق | 110 ~ 220VAC 50/60Hz، 1.5KW |
| کامپیوتر سیستم | |
| کامپیوترهای صنعتی | کامپیوتر صنعتی با پردازنده اینتل i7 (64 بیتی) |
| سیستم عامل | سیستم عامل ویندوز 10 |
| نمايش | صفحه نمایش 27 اینچی FHD LCD |
| سیستم ذخیره سازی | |
| رم: 16GB، HDD: 1TB + SSD: 256G | |
| شامل لوازم جانبی | |
| اسکنر بارکد دستی | / |
| چاپگر برچسب | / |
| قابلیت های بازرسی | |
| اندازه نوار و رول | 7" ~ 17" |
| ارتفاع اسکن | ≤80mm |
| حداکثر سرعت بازرسی | 7~17 |
| نوار و فیلم | <10s/Reel یا 4*7 reel<10s. |
| حداقل اندازه قطعات | 01005 |
| دقت بازرسی | ≥99.99٪ |
| لوله اشعه ایکس | |
| نوع | لوله بسته |
| حداکثر ولتاژ | 50KV |
| حداکثر جریان | 1000 μA |
| اندازه نقطه فوکوس | 0.03 میلی متر |
| سیستم تصویربرداری | |
| نوع | آشکارساز صفحه ی مسطح (FPD) |
| محدوده شناسایی موثر: | 430mmx430mm |
| ماتریس پیکسل | 3072*3072 پیکسل |
| اندازه پیکسل | 139μm |
| نرخ فریم | 6fpsv |
| تبدیل AD | 16 بیت |
| بسته قابل تشخیص | |
| تراشه، کالا، بسته های ESD، سینی JEDEC، لوله، ترانزیستور. | |
| اجزای قابل تشخیص | |
|
کانسیتورها، مقاومت ها، محرک ها، گره ها، کریستال ها، ترانزیستورها، دیودها FET ها، انواع مختلفی از مقاومت ها، خازن های صفرا، کانکتورهای قابل تشخیص، تراشه های مدار یکپارچه و غیره |
|
| پایگاه داده | |
| پشتیبانی از اتصال با MES، ERP و WMS هوشمند | |
| سیستم ایمنی | |
| استاندارد |
مطابق با مقررات FDA-CDRH CFR 21 102040 زیر فصل برای سیستم های اشعه ایکس کابینت. |
| انتشار اشعه ایکس |
< 1μSv/h (قانون FDA-CDRH CFR 21 1020)40 استاندارد زیر فصل مورد نیاز < 5μSv/h) |
| مدیریت مقامات | سيستم بررسي اثر انگشت و رمز عبور |
| حفاظت از کابینت در برابر نشت تشعشعات | |
| اندازه گیری نشت تشعشعات در زمان واقعی | |
سیستم شمارش قطعات
استفاده از الگوریتم شمارش بهینه سازی شده توسط هوش مصنوعی برای تحقق بازرسی نقطه ای از مواد مختلف: SMD استاندارد، نوار تراش، سینی JEDEC / Matrix، MELF، Caps Aluminum، Soic، To، BGA / CPU، تانتال،فیلتر و سایر قطعات. چهار پالت مواد می تواند به طور همزمان شمارش شود، و فقط 8 ثانیه طول می کشد تا به پایان برسد، که زمان شمارش پالت های قطعات را کوتاه می کند، داده ها را به طور خودکار به ابر آپلود می کند،به طور منظم پایگاه داده را به روز می کند، و ارتباطات با سیستم ERP / MES کارخانه، به طور قابل توجهی صرفه جویی در زمان و هزینه.
