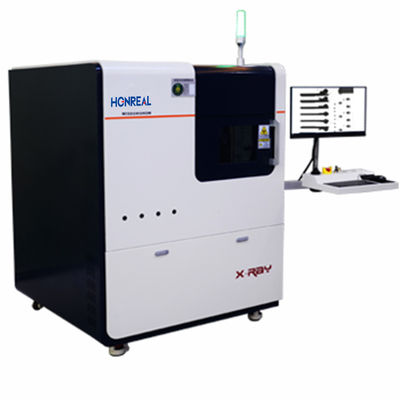

سیستم بازرسی اشعه ایکس ماشین بازرسی اشعه ایکس با دقت بالا
توضیحات اصلی:
سیستم این سری تجهیزات عمدتاً شامل هفت بخش اصلی است: منبع اشعه ایکس با تمرکز میکرو، واحد تصویربرداری، سیستم پردازش تصویر رایانه ای، سیستم مکانیکی،سیستم کنترل الکتریکی، سیستم حفاظت از ایمنی و سیستم هشدار. این یکپارچه سازی تست های مدرن غیر مخرب، فناوری نرم افزار کامپیوتر، کسب تصویر و فناوری پردازش،تکنولوژی انتقال مکانیکی، و الگوریتم های هوش مصنوعی، شامل چهار حوزه اصلی فنی: نوری، مکانیکی، الکتریکی و الگوریتم است.با استفاده از تفاوت در جذب اشعه ایکس ناشی از مواد یا ضخامت های مختلف، ساختار داخلی اشیاء را تصویر می کند و سپس تشخیص نقص داخلی را انجام می دهد.تعیین وجود، نوع و سطح نقص های داخلی. همزمان، بر اساس نیازهای سفارشی کاربر، الگوریتم هوش مصنوعی قادر به تعیین خودکار نقص است،اطمینان از دقت و عینی بودن در ارزیابی.
پارامترهای تجهیزات
| طبقه بندی | ماده | نوع | پارامترها و توابع |
|
پیکربندی سخت افزار |
منبع اشعه ایکس |
نوع برند |
هاماتسو، هاماتسو، ژاپن، اشعه ایکس با فوکوس کوچک بسته منبع |
| ولتاژ فعلی | 90kv، 10-200uA | ||
| اندازه فوکوس | 5μm | ||
| قدرت ماکسی | 8W | ||
|
واحد تصویربرداری |
نوع برند |
اري، سيليکونيک فلات آمورفي دتکتور پانل |
|
| منطقه تصویربرداری | 130mm×130mm | ||
|
واحد حساس به نور اندازه |
85μm | ||
| پیکسل ماتریس | 1536×1536 | ||
| قطعنامه | 5.8Lp/mm | ||
|
زاویه شیب |
زاویه دید 0-90° (45° به سمت چپ و راست) | ||
| نرخ فریم تصویر | 20FPS | ||
| نسبت بزرگنمایی |
بزرگ کردن هندسی 150 زمان |
||
|
کامپیوتر |
برند میزبان | کامپیوتر صنعتی ادونتک | |
|
کامپیوتر صنعتی پیکربندی |
CPU:I5 6500 رم:8G، HDD: 1TB | ||
| مانیتور | صفحه نمایش LCD 24 اینچی FHD | ||
|
پلتفرم بارگیری |
منطقه بارگیری | ۵۲۰ میلی متر × ۵۲۰ میلی متر | |
| منطقه بازرسی ماکسی | ۵۲۰ میلی متر × ۵۲۰ میلی متر | ||
|
حرکت (محور Z) |
پانل شناسایی Z1=300mm، منبع اشعه ایکس Z2=300mm | ||
| حرکت (محور X) | محور X=510mm، محور Y=405mm | ||
| حداکثر وزن نمونه | 10 کیلوگرم | ||
| روش کنترل حرکت | ترکیب سه گانه جویستیک، ماوس و کیبورد | ||
| سیستم ناوبری | پیکربندی |
"هيک ويژن" با وضوح بالا دوربین |
|
|
سیستم نرم افزاری |
معرفی نرم افزار |
مالکیت معنوی |
مستقل توسعه داده شده با مالکیت معنوی نرم افزار اختصاصی |
|
توابع نرم افزار |
تنظیمات تصویری خودکار |
ثبت مختصات موقعیت و اطلاعات پارامتر نقاط مشخصه |
||
| عملکرد ناوبری خودکار | تسهیل حرکت سریع به نقاط بازرسی | |||
|
ویژگی محاسبه |
قادر به اندازه گیری حباب ها در محصولات الکترونیک/ نیمه هادی | |||
|
مدل الگوریتم |
تشخیص قابل تنظیم مدل های الگوریتم مبتنی بر الزامات |
|||
| قابلیت ویرایش مکان | به راحتی تشخیص موقعیت چند نقطه ای | |||
|
پارامترهای ماشین |
وزن | حدود 1250 کيلوگرم | ||
| منبع برق | 220 ولت/50 هرتز | |||
| قدرت ماکسی | 2.0KW | |||
| ابعاد تجهیزات |
1300mm ((L) * 1320mm ((W) * 1800mm ((H) |
|||
| دوز نشت تشعشعات | <1μSv/h | |||
|
ایمنی اشعه ایکس |
1دوز نشت تشعشعات: 1μSv/h |
|||
|
2ماده محافظ محفظه از یک ساختار فولاد- سرب-فولاد تشکیل شده است و پنجره در جلوی درب از شیشه سربی برای حفاظت از تشعشعات |
||||
|
3ویژگی قفل ایمنی: سوئیچ های محدودی در تمام موقعیت های درب نصب شده اند. هنگامی که درب باز می شود، منبع اشعه ایکس به طور خودکار قطع می شود قدرت. |
||||
|
4از چراغ های نشان دهنده وضعیت برای نشان دادن وضعیت عملیاتی اشعه ایکس استفاده کنید. منبع |
||||
|
5تجهیزات "پردازش معافیت برای رادیو ایزوتوپ ها و تشعشعات" را به دست آورده است. دستگاه ها" |
||||
لیست پیکربندی
|
نه . |
نام | مقدار | واحد | مشخصات پیکربندی |
| 1 | منبع اشعه ایکس | 1 | SET |
هاماتسو، هاماتسو، ژاپن، ميكرو فوكوس بسته اشعه منبع 90KV |
| 2 |
واحد تصویربرداری |
1 |
PCS |
iRAY، دتکتور سیلیکون مسطح آمورفی 130 میلی متری ×130mm |
| 3 | کامپیوتر میزبان | 1 | PCS | کامپیوتر صنعتی ادونتک |
| 4 | مانیتور | 1 | PCS | مانیتور 24 اینچی اچ دی |
| 5 | اجزای کنترل دقیق | 1 | SET | کارت کنترل حرکت گوگول، موتور و غیره |
| 6 | اتاق سرب و قطعات حرکتی | 1 | SET | به طور مستقل توسط WISDOMSHOW توسعه داده شده |
| 7 | نرم افزار | 1 | SET | به طور مستقل توسط WISDOMSHOW توسعه داده شده |
