قطعات الکترونیک صفحه مدار چاپی Pcb X Ray BGA XRAY Detector
توضیحات اصلی:

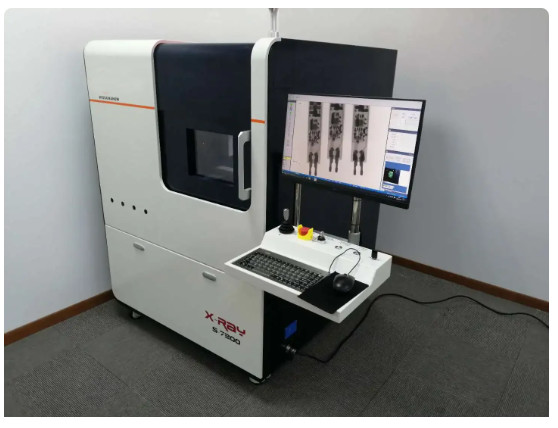

S7200 دستگاه اشعه ایکس IC IGBT برای بازرسی جوش و جوش کاربرد اصلی:
Caculation حباب BGA حلقه توپ
بررسی سیم های IC داخل کانکتور
بازرسی جوشاندن کابل های انعطاف پذیر PCB FPC
سوراخ هاي زير مفصل رو بررسي کنيد
PCBA BGA/IC LED Aliminum die casting بازرسی کانکتور باتری
پارامترهای تجهیزات
| طبقه بندی | ماده | نوع | پارامترها و توابع |
|
پیکربندی سخت افزار |
منبع اشعه ایکس |
نوع برند |
هاماتسو، هاماتسو، ژاپن، اشعه ایکس با فوکوس کوچک بسته منبع |
| ولتاژ فعلی | 90kv، 10-200uA | ||
| اندازه فوکوس | 5μm | ||
| قدرت ماکسی | 8W | ||
|
واحد تصویربرداری |
نوع برند |
اري، سيليکونيک فلات آمورفي دتکتور پانل |
|
| منطقه تصویربرداری | 130mm×130mm | ||
|
واحد حساس به نور اندازه |
85μm | ||
| پیکسل ماتریس | 1536×1536 | ||
| قطعنامه | 5.8Lp/mm | ||
|
زاویه شیب |
زاویه دید 0-90° (45° به سمت چپ و راست) | ||
| نرخ فریم تصویر | 20FPS | ||
| نسبت بزرگنمایی |
بزرگ کردن هندسی 150 زمان |
||
|
کامپیوتر |
برند میزبان | کامپیوتر صنعتی ادونتک | |
|
کامپیوتر صنعتی پیکربندی |
CPU:I5 6500 رم:8G، HDD: 1TB | ||
| مانیتور | صفحه نمایش LCD 24 اینچی FHD | ||
|
پلتفرم بارگیری |
منطقه بارگیری | ۵۲۰ میلی متر × ۵۲۰ میلی متر | |
| منطقه بازرسی ماکسی | ۵۲۰ میلی متر × ۵۲۰ میلی متر | ||
|
حرکت (محور Z) |
پانل شناسایی Z1=300mm، منبع اشعه ایکس Z2=300mm | ||
| حرکت (محور X) | محور X=510mm، محور Y=405mm | ||
| حداکثر وزن نمونه | 10 کیلوگرم | ||
| روش کنترل حرکت | ترکیب سه گانه جویستیک، ماوس و کیبورد | ||
| سیستم ناوبری | پیکربندی |
"هيک ويژن" با وضوح بالا دوربین |
|
|
سیستم نرم افزاری |
معرفی نرم افزار |
مالکیت معنوی |
مستقل توسعه داده شده با مالکیت معنوی نرم افزار اختصاصی |
|
توابع نرم افزار |
تنظیمات تصویری خودکار |
ثبت مختصات موقعیت و اطلاعات پارامتر نقاط مشخصه |
||
| عملکرد ناوبری خودکار | تسهیل حرکت سریع به نقاط بازرسی | |||
|
ویژگی محاسبه |
قادر به اندازه گیری حباب ها در محصولات الکترونیک/ نیمه هادی | |||
|
مدل الگوریتم |
تشخیص قابل تنظیم مدل های الگوریتم مبتنی بر الزامات |
|||
| قابلیت ویرایش مکان | به راحتی تشخیص موقعیت چند نقطه ای | |||
|
پارامترهای ماشین |
وزن | حدود 1250 کيلوگرم | ||
| منبع برق | 220 ولت/50 هرتز | |||
| قدرت ماکسی | 2.0KW | |||
| ابعاد تجهیزات |
1300mm ((L) * 1320mm ((W) * 1800mm ((H) |
|||
| دوز نشت تشعشعات | <1μSv/h | |||
|
ایمنی اشعه ایکس |
1دوز نشت تشعشعات: 1μSv/h |
|||
|
2ماده محافظ محفظه از یک ساختار فولاد- سرب-فولاد تشکیل شده است و پنجره در جلوی درب از شیشه سربی برای حفاظت از تشعشعات |
||||
|
3ویژگی قفل ایمنی: سوئیچ های محدودی در تمام موقعیت های درب نصب شده اند. هنگامی که درب باز می شود، منبع اشعه ایکس به طور خودکار قطع می شود قدرت. |
||||
|
4از چراغ های نشان دهنده وضعیت برای نشان دادن وضعیت عملیاتی اشعه ایکس استفاده کنید. منبع |
||||
|
5تجهیزات "پردازش معافیت برای رادیو ایزوتوپ ها و تشعشعات" را به دست آورده است. دستگاه ها" |
||||
لیست پیکربندی
|
نه . |
نام | مقدار | واحد | مشخصات پیکربندی |
| 1 | منبع اشعه ایکس | 1 | SET |
هاماتسو، هاماتسو، ژاپن، ميكرو فوكوس بسته اشعه منبع 90KV |
| 2 |
واحد تصویربرداری |
1 |
PCS |
iRAY، دتکتور سیلیکون مسطح آمورفی 130 میلی متری ×130mm |
| 3 | کامپیوتر میزبان | 1 | PCS | کامپیوتر صنعتی ادونتک |
| 4 | مانیتور | 1 | PCS | مانیتور 24 اینچی اچ دی |
| 5 | اجزای کنترل دقیق | 1 | SET | کارت کنترل حرکت گوگول، موتور و غیره |
| 6 | اتاق سرب و قطعات حرکتی | 1 | SET | به طور مستقل توسط WISDOMSHOW توسعه داده شده |
| 7 | نرم افزار | 1 | SET | به طور مستقل توسط WISDOMSHOW توسعه داده شده |
1بسته چطوره ؟
تمام دستگاه هاي بازرسي اشعه اكس پي سي با كارتون چوبي استانداردي بسته بندي شده اند.
در طول حمل و نقل امنه
2روش تحویلش چيه چند روز بعد ماشين مياد؟
ما دستگاه را با DHL،Fedex،UPS و غیره (خدمات در به در) ارسال می کنیم، حدود 5 روز برای رسیدن.
یا با هواپیمایی به فرودگاه شما (در به خدمات فرودگاه) ، حدود 3 روز برای رسیدن.
یا از طریق دریا به بندر، حداقل نیاز CBM: 1 CBM، حدود 30 روز برای رسیدن.
3شما ضمانت ميکنين ؟
يک سال گارانتي براي قطعات جا به جا و تمام عمر پشتیبانی فنی
ما یک تیم حرفه ای پس از فروش داریم، اگر سوالی دارید، ویدئوهای دستیار نیز در خدمات پس از فروش ارائه می شود.
4،اگه ما به کارخانه شما بیایم ، آیا شما آموزش رایگان را ارائه می دهید؟
بله، از شما استقبال می کنیم تا از کارخانه ما بازدید کنید، ما آموزش رایگان را برای شما تنظیم خواهیم کرد.
5روش پرداخت چيه؟
ما شرایط پرداخت را قبول می کنیم: انتقال بانکی، WesterUnion، Moneygram، و غیره.
