مزیت:
1مدل کاملی با عملکرد یکپارچه، کل پلتفرم حرکت یکپارچه اسپری و جوش، فضای فشرده.
2صفحه PCB ثابت، اسپری و جوشکاری حرکت می کند.
3. کیفیت جوش بالا، به طور قابل توجهی بهبود نرخ عبور جوش.
4طراحی ماژولار حمل و نقل آنلاین SMEMA، پشتیبانی از مشتریان برای تشکیل خط انعطاف پذیر.
5. کنترل کامل PC. همه پارامترها می تواند در PC تنظیم و به منوی PCB ذخیره شده، مانند مسیر حرکت، دمای جوش، نوع جریان، نوع جوش، n2 درجه حرارت و غیره،بهترین قابلیت ردیابی و آسان ترین کیفیت پایش مجدد.

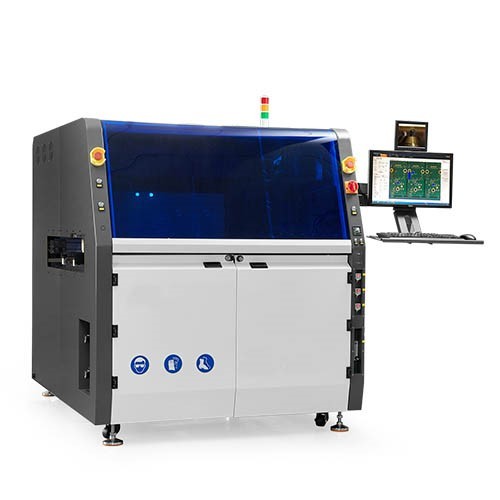

| نام دستگاه | SELPOT-400 | |
| عمومی | ||
| ابعاد | L1520mm X W1650mm X H1650mm | |
| قدرت کلی | 18kW | |
| مصرف قدرت | ۵ تا ۷ کیلو وات | |
| منبع برق | سه فاز 380 ولت 50 هرتز | |
| وزن خالص | 1200 کیلوگرم | |
| منبع هوا بازیافت شده | 0.4-0.6MPa | |
| جریان هوا مورد نیاز | 8 تا 12 لیتر/دقیقه | |
| فشار N2 مورد نیاز | 0.4-0.6MPa | |
| جریان N2 مورد نیاز | بیش از 2 متر مکعب در ساعت | |
| خالصیت مورد نیاز N2 | >99.998% | |
| نیاز به خستگی | 500-800CMB/h | |
| حامل یا PCB | ||
| حامل | بر اساس محصول | |
| حداکثر اندازه حامل | L400 x W400 میلی متر | |
| ضخامت PCB | 0.2mm-----6mm | |
| لبه pcb | 5 میلی متر یا بیشتر | |
| کنترل و حمل کننده | ||
| کنترل | کامپیوترهای صنعتی | |
| عرض کانویر | 100 تا 400MM | |
| نوع کانویر | رولر SUS | |
| ضخامت کانویر | 2--6mm (ضخامت لبه یا ضخامت حامل) | |
| جهت انتقال دهنده PCB | از چپ به راست | |
| پاکسازی کانویر PCB | 100 میلی متر | |
| فضای خالی پایین کانویر PCB | 30 میلی متر | |
| بار حامل | <10 کیلوگرم | |
| ریل ناقل | ریل آلومینیومی | |
| ارتفاع کانویر | ۹۰۰+/۳۰ میلی متر | |
| جدول طرح | ||
| محور حرکت | X، Y، Z | |
| کنترل حرکت | کنترل سرو با حلقه بسته | |
| موتور حرکت | موتور سرو پاناسونیک | |
| پیچ توپ | هیوین | |
| دقت موقعیت | + / - 0.05 میلی متر | |
| شاسی | جوشکاری فلز | |
| مدیریت جریان | ||
| نوزل جریان | ژاپنی Lumina | |
| دوام نوزل | فولاد ضد زنگ | |
| ظرفیت مخزن جریان | 3L | |
| مخزن جریان | مخزن فشار | |
| ظرفیت مخزن الکل | ۱ لیتر | |
| مخزن الکل | مخزن فشار | |
| پیش گرم کردن | ||
| روش پیش گرم کردن | گرمایش بالا IR | |
| قدرت بخاری | 13.5kW | |
| محدوده دما | 25 تا 240 درجه سانتیگراد | |
| گلدان جوش | ||
| شماره قوری استاندارد | 1 عدد | |
| ظرفیت قوطی جوش | 13 کیلوگرم / قوطی جوش (پمپ الکترومغناطیسی) | |
| کنترل دمای جوش | PID | |
| زمان ذوب شدن | ۲۰ تا ۳۰ دقیقه | |
| حداکثر دمای جوش | ۳۵۰ درجه سانتیگراد | |
| گرم کننده ی جوش | 1.2kW | |
| نوزل جوش | ||
| نوزل | سفارشی | |
| مواد | آلیاژ با کربن بالا | |
| نوزل مجهز به استاندارد | sstandard مجهز به 5pcs / قوطی جوش ((قطر داخلی نوزل 2.5mm، 3mm، 4mm، 5mm، 6mm)) | |
| مدیریت N2 | ||
| بخاری N2 | مجهز به استاندارد | |
| محدوده دمای ID N2 | 0-350 C | |
| مصرف N2 | 2 m3 /h / نوزل | |
