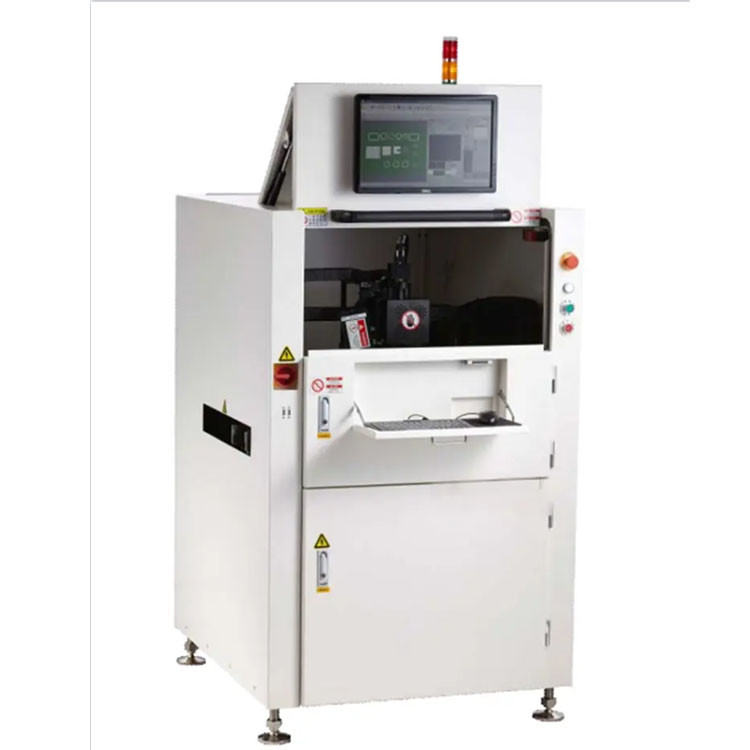

3D SPI می تواند به طور کامل مشکل سایه و بازتاب تصادفی در فرآیند تشخیص را حل کند، به طوری که جوش 3D تشخیص
دقت بالاتر است؛ مجهز به یک دوربین 5M پیکسل با سرعت بالا، سرعت تشخیص سریعتر است، تصویر ظریف تر و غنی تر است؛ این یک ایده آل است
انتخاب خطوط تولید با سرعت بالا و دقت بالا.
پارامترهای فنی:
مدل | A510 | A510DL | A1200 |
اندازه PCB | 55*55 ~450*450 میلی متر | 55*55 ~450*310mm دوگانه | 55*55 ~ 1200*650 میلی متر |
ضخامت PCB | 0.5 ~ 7.0mm | ||
وزن PCB | ≤5.0kg | ||
تنظیم کانویر | دستي/خودکار | ||
نوع اقدام | ارتفاع،مساحه،حجم،تغییر،پول،شکل ((نوشیده بودن چاپ،تغیر قلع،تغییر بیش از حد قلع،پول،تغییر،شکل نادرست، آلودگی سطح) | ||
ارتفاع چسب | 0 ~ 550um | ||
"من پد پیچ" | ≥100um | ||
اصول اندازه گیری | نور سفید سه بعدی PSLM PMP ((تغییر نور فضایی قابل برنامه ریزی، اندازه گیری فاز پروفیلومتری) | ||
تعداد سر بازرسی | 1 | ||
پیکسل دوربین | 5M، (10M/12M به عنوان گزینه) | ||
سرعت تشخیص | 0.35 ~ 0.5s/FOV | ||
زمان برنامه | 5 تا 10 دقیقه | ||
نوع داده | داده های Gerber 274D/274X، اسکن PCB | ||
قدرت | AC220,50/60Hz,1KVA | ||
ابعاد ماشین | 1000*1150*1530 میلی متر | 1000*1350*1530 میلی متر | 1730*1420*1530 میلی متر |
وزن | ۹۶۵ کیلوگرم | ۱۲۰۰ کیلوگرم | 1600 کیلوگرم |
تکنولوژی و ویژگی های اصلی
1.تکنولوژی تصویربرداری PMP
از تکنولوژی پروفایل سازی مدولاسیون فاز (PMP) برای دستیابی به اندازه گیری سه بعدی pasta solder چاپی استفاده می شود.که می تواند به طور قابل توجهی دقت اندازه گیری را بهبود بخشد در حالی که اطمینان از بازرسی با سرعت بالا.
این دستگاه دارای دقت تشخیصی 2.8μm می باشد.4.5μm، 5μm، 7μm، 8μm، 10μm، 12μm، 15μm، 18μm، 20μm و غیره. این مورد نیازهای مشتری برای تنوع محصول و سرعت تشخیص را برآورده می کند.
با استفاده از لنز هاي گران قيمت و الگوریتم تست نرم افزاري خاص، مشکل لنز عادي، چشم پوشي و انحراف را حل مي کند.که به شدت دقت و توانایی بازرسی را افزایش می دهد. به پیشرو در صنعت جبران استاتیک برای انحراف FPC می رسد.
مهندسان با هر سطح تجربه می توانند به طور مستقل سیستم را به سرعت و دقیق از طریق Gerber وارد کنند ماژول نرم افزار و رابط برنامه نویسی دوستانه برنامه ریزی کنند.کار با یک دکمه توسط اپراتور طراحی شده است همچنین به شدت کاهش الزامات آموزش.
MiniLED و MicroLED از چراغ های LED کوچک تشکیل شده اند. تعداد LED های کوچک در یک صفحه می تواند به بیش از 1 میلیون پد برسد. اندازه یک واحد MiniLED حدود 100-200μm است.در حالی که اندازه یک واحد واحد MicroLED می تواند 50μm باشدبنابراین تجهیزات 3DSPI که در محصولات با چگالی بالا استفاده می شوند از بالاترین پیکربندی در صنعت استفاده می کنند؛ به ویژه استفاده از سیستم های مرمر،موتورهای خطی و رمزگذاری خطی برای اطمینان از دقت حرکت پد های کوچکبا استفاده از لنز تله سنتریک با وضوح 1.8μm پیشرو در صنعت و بهینه سازی تبدیل Gerber، Load Job، الگوریتم، ذخیره سازی داده ها و پرس و جو، دقت،سرعت و کارایی بازرسی به شدت بهبود یافته است.
