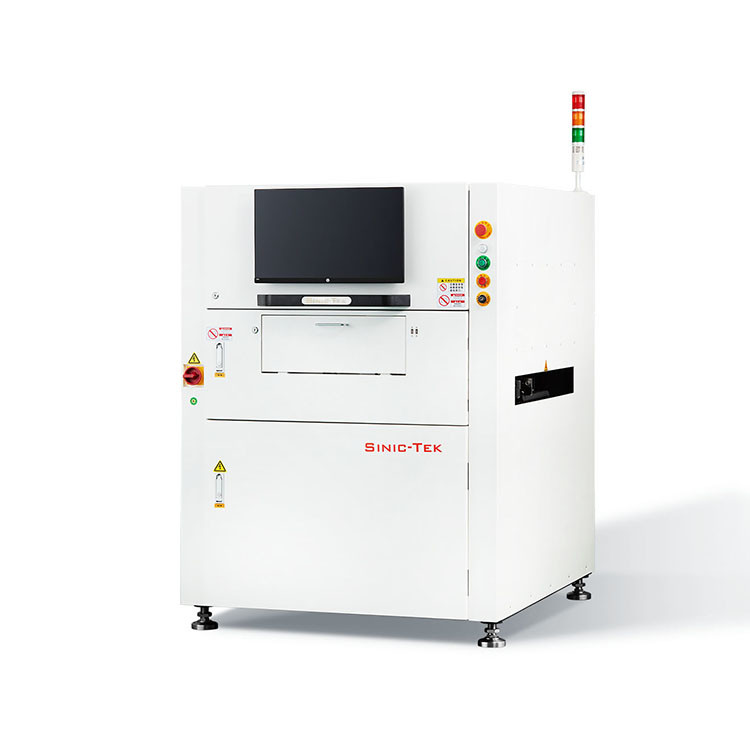

دستگاه 3D SPI SMT آنلاین با سرعت بالا دستگاه بازرسی SMD Solder Paste A630

پارامترهای فنی:

اصول بازرسی: تکنیک های اندازه گیری مدولاسیون محدوده فاز قابل برنامه ریزی ((PSLM PMP)

نوع بازرسی:حجم، مساحت، ارتفاع، تغییر XY، شکل و غیره

نوع نقص: تغییر، جوش بیش از حد، جوش ناکافی، تغییر شکل، شکل تغییر شکل و غیره.

کوچکترین اندازه قطعات: 01005

دقت: XY=10 um، ارتفاع = 0.37 um.

تکرار پذیری: ارتفاع:≤1m (4 سیگما) ؛ حجم/فصل:<1% ((4 سیگما).

حداکثر بارگذاری PCB اندازه ((X * Y): 630x686mm.

سرعت بازرسی: 0.42 SEC/FOV.

زمان تشخیص فدوسیا 0.3 ثانیه در قطعه

حداکثر ارتفاع تشخیص:±450um ((±1200umOption).

تکنولوژی ثبت شده RGB Tune.

تکنولوژی ثبت شده D-lighting.

تابع بارکد با قابلیت ردیابی

تابع انتقال علامت بد به دستگاه نصب

دسترسی به توابع سیستم IMS

پشتیبانی از سیستم عامل: ویندوز 10 حرفه ای (64 بیت).

پنج دقیقه برنامه ریزی، یک کلیک عملیات.

کنترل فرآیند SPC

تکنولوژی و ویژگی های اصلی

1.تکنولوژی تصویربرداری PMP

از تکنولوژی پروفایل سازی مدولاسیون فاز (PMP) برای دستیابی به اندازه گیری سه بعدی pasta solder چاپی استفاده می شود.که می تواند به طور قابل توجهی دقت اندازه گیری را بهبود بخشد در حالی که اطمینان از بازرسی با سرعت بالا.

2.منبع روشنایی 2D RGB فعال

تابع ثبت اختراع RGB Tune تصاویر قرمز، سبز و آبی را می گیرد و با الگوریتم فیلتر منحصر به فرد، برای حل آژیر تشخیص پل سولدر آژیر غلط و سطح صفر نسبتاً نامشخص است. در همین حال،اندازه گیری های دو بعدی و سه بعدی و تصویر پسته ی جوش دهنده ی چاپی را ارائه دهید.. کار با منابع روشنایی دو بعدی از مشکلات ناشی از زاویه رنگ قرمز RGB در جوش جلوگیری می کند؛ تنظیم رنگ RGB در رنگ های مختلف PCB متنوع تر است ؛انواع آزمایشات فرآیند تزریق را انجام دهید· به طور قابل توجهی بهبود تجهیزات (ارتفاع،حجم،مساحت) و دقت قابل استفاده.

3واحد پردازش تصویر با وضوح بالا و نرخ فریم بالا

این دستگاه دارای دقت تشخیصی 2.8μm می باشد.4.5μm، 5μm، 7μm، 8μm، 10μm، 12μm، 15μm، 18μm، 20μm و غیره. این مورد نیازهای مشتری برای تنوع محصول و سرعت تشخیص را برآورده می کند.

4تعویض دینامیک محور Z + تعویض استاتیک لنز تله سنتریک

با استفاده از لنز هاي گران قيمت و الگوریتم تست نرم افزاري خاص، مشکل لنز عادي، چشم پوشي و انحراف را حل مي کند.که به شدت دقت و توانایی بازرسی را افزایش می دهد. به پیشرو در صنعت جبران استاتیک برای انحراف FPC می رسد.

5برنامه نویسی دقیقه ای و یک عملیات مطبوعاتی

مهندسان با هر سطح تجربه می توانند به طور مستقل سیستم را به سرعت و دقیق از طریق Gerber وارد کنند ماژول نرم افزار و رابط برنامه نویسی دوستانه برنامه ریزی کنند.کار با یک دکمه توسط اپراتور طراحی شده است همچنین به شدت کاهش الزامات آموزش.

6تجزیه و تحلیل فرآیند قدرتمند (SPC)

نمایش اطلاعات SPC در زمان واقعی، کنترل کیفیت قدرتمند را برای کاربران فراهم می کند. انواع کامل ابزارهای SPC، برای کاربران در یک نگاه قابل استفاده است.
