فوجی SMT انتخاب و قرار دادن ماشین فوجی Nxt 3 M3 M6 Smt ماشین قیمت

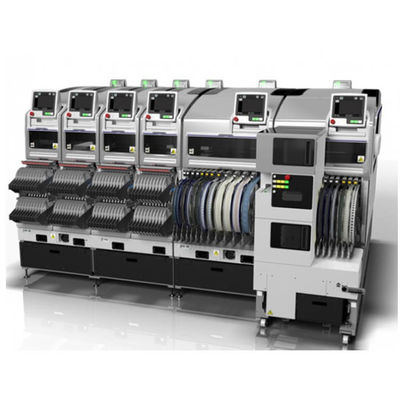

NXT III پلتفرم های قرار دادن مقیاس پذیر
NEW NXT III یک دستگاه قرار دادن ماژولار بسیار مولد و چند منظوره است. برای سرعت ساخته شده است، دارای یک ربات XY سریعتر و تغذیه های نوار و همچنین یک سر H24 جدید است که به 35،000 تراشه در ساعتNXT III از کوچکترین قطعات مورد استفاده در تولید انبوه با دقت بسیار بالا پشتیبانی می کند.
ویژگی ها
بهبود بهره وری
یک ربات XY سریعتر و تغذیه های نوار سریعتر، و همچنین یک دوربین قطعات "دید پرواز" که به تازگی توسعه یافته است، به معنای افزایش توانایی قرار دادن برای تمام اندازه ها و انواع قطعات است.
سر سرعت بالا H24G جدید 37500 cph (چیپ در ساعت) (طریق اولویت بهره وری) در هر ماژول را به دست می آورد، که 44٪ بهبود نسبت به سریع ترین سرعت NXT II است.
* در شرایط فوجی
0201 میلی متر پشتیبانی قطعات، +/- 0.025 میلی متر دقت قرار دادن
و همچنین پشتیبانی از کوچکترین قطعات در حال حاضر در تولید انبوه استفاده می شود (0402 میلی متر، 01005 ")NXT III همچنین می تواند نسل بعدی قطعات را برای بازار - قطعات 0201 میلی متر - مدیریت کند..
با بهبود سفتی ماشین و بهبود بیشتر کنترل مستقل سرو و فناوری تشخیص دید، فوجی به دقت قرار دادن قطعات تراشه کوچک از +/- 0.025 میلی متر* (3 سیگما،Cpk≥1.00
* در شرایط فوجی
مشخصات
|
|
M3 III |
M6 III |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
اندازه PCB مورد استفاده (LxW) |
48 × 48 میلی متر تا 250 × 510 میلی متر (کنویتر دوگانه) * |
48 × 48 میلی متر تا 534 × 510 میلی متر (کنویتر دوگانه) * |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
انواع قطعات |
تا 20 نوع قطعات (با استفاده از نوار 8 میلی متری محاسبه می شود) |
تا 45 نوع قطعات (برآورد شده با استفاده از نوار 8 میلی متری) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
زمان بارگذاری PCB |
برای حامل دوگانه: 0 ثانیه (کار مداوم) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
دقت قرار دادن |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
بهره وری |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
قطعات پشتیبانی شده |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
عرض ماژول |
320 میلی متر |
۶۴۵ میلی متر |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ابعاد ماشین |
L: 1295 میلی متر (M3 III x 4, M6 III x 2) / 645 میلی متر (M3 III x 2, M6 III) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
دایناهد ((DX)) |
||||
|---|---|---|---|---|
|
مقدار نوزل |
12 |
4 |
1 |
|
|
سرعت عبور (cph) |
25,000 |
11,000 |
4,700 |
|
|
اندازه قطعات |
0402 (01005") تا 7.5 × 7.5 |
1608 (0603") |
1608 (0603") |
|
|
دقت قرار دادن |
+/-0.038 (+/-0.050) mm (3σ) cpk≥1.00* |
+/- 0.040 mm (3σ) cpk≥1.00 |
+/- 0.030 mm (3σ) cpk≥1.00 |
|
|
حضور بخش |
o |
x |
o |
|
|
قطعات |
نوار |
o |
o |
o |
|
چوب |
x |
o |
o |
|
|
سینی |
x |
o |
o |
|
|
سیستم تامین قطعات |
|
|---|---|
|
تغذیه کننده های هوشمند |
پشتیبانی از نوار 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 و 104 میلی متر |
|
دستگاه های تغذیه چوبی |
4 ≤ عرض قطعات ≤ 15 mm (6 ≤ عرض چوب ≤ 18 mm) ، 15 ≤ عرض قطعات ≤ 32 mm (18 ≤ عرض چوب ≤ 36 mm) |
|
سینی ها |
اندازه سینی قابل اجرا: 135.9 x 322.6 mm (استانداردی JEDEC) (سینی واحد-M) ،276 x 330 mm (سینی واحد-LT) ، 143 x 330 mm (سینی واحد-LTC) |
