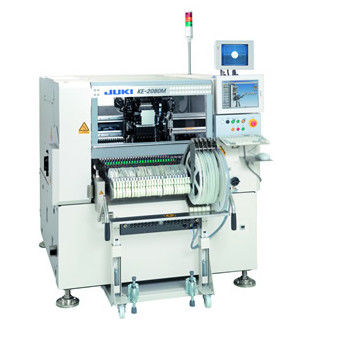

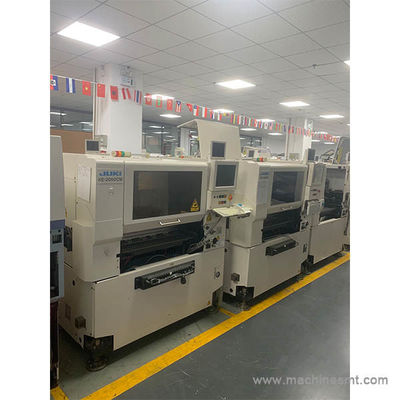

Juki 2000 FX Seies استفاده شده SMT Pick And Place ماشین انعطاف پذیر KE-2080
ویژگی ها
KE-2080 فوق انعطاف پذیر می تواند طیف گسترده ای از اجزای از 0402 (01005) و IC ها، به شکل عجیب،
همه با دقت و سرعتي که در صنعت برتر است.
تراشه
20،200CPH ((مرکز لیزر / بهینه) ((0.178 ثانیه / تراشه)
16،700CPH ((مرکز لیزر/IPC9850)
IC
1،850CPH (مرکز دید / تاکتی موثر)
4،860CPH با گزینه MNVC
یک سر لیزر چند نوزل (6 نوزل) به علاوه یک سر با وضوح بالا (1 نوزل)
از 0402 (01005) تا 74mm قطعات مربع یا 50×150mm
سیستم تمرکز بینایی (با نوردهی پایین، جانبی و عقب، همه تشخیص توپ و تشخیص تقسیم)
|
اندازه تخته |
اندازه M (330×250mm) |
○ |
|
|---|---|---|---|
|
اندازه L (410×360mm) |
○ |
||
|
اندازه L-Wide ((510×360mm) (اختیاری) |
○ |
||
|
اندازه E (510×460mm) *1 |
○ |
||
|
اندازه قطعات |
تشخیص لیزر |
0402 (01005) 33،5 میلی متر |
|
|
تشخیص بینایی |
دوربین استاندارد |
□3mm □74mm یا 50×150mm |
|
|
دوربین با وضوح بالا (اختیاری) |
1.0×0.5mm*3 □48mm یا 24×72mm |
||
|
سرعت قرار دادن |
تراشه |
بهترین |
0.178 ثانیه / تراشه ((20,200CPH) |
|
IPC9850 |
16،700CPH |
||
|
IC*4 |
1،850CPH |
||
|
|
|||
|
دقت قرار دادن |
تشخیص لیزر |
±0.05mm ((Cpk √1) |
|
|
تشخیص بینایی |
±0.03mm (±0.04mm در صورت استفاده از MNVC) |
||
|
ورودی های فیدر |
حداکثر 80 بر روی 8mm T/F*6 |
||
*1 لطفا اطلاعات بیشتر را در صفحه سایز E درخواست کنید.
*2 هنگام استفاده از MNVC (اختیاری)
*3 در صورت استفاده از دوربین با وضوح بالا (اختیاری)
*4 رفتار موثر: سرعت قرار دادن IC نشان دهنده مقدار برآورد شده حاصل شده زمانی که دستگاه 36 قطعه QFP (100 پین یا بیشتر) یا قطعات BGA (256 توپ یا بیشتر) را بر روی یک صفحه اندازه M قرار می دهد.
(CPH = تعداد اجزای قرار داده شده برای یک ساعت)
*5 مقدار تخمین زده شده در صورت استفاده از MNVC (اختیاری) و جمع آوری اجزای همزمان با تمام نوزل ها.
*6 از جمله متغیر تراک ماتریس، حداکثر 110.
