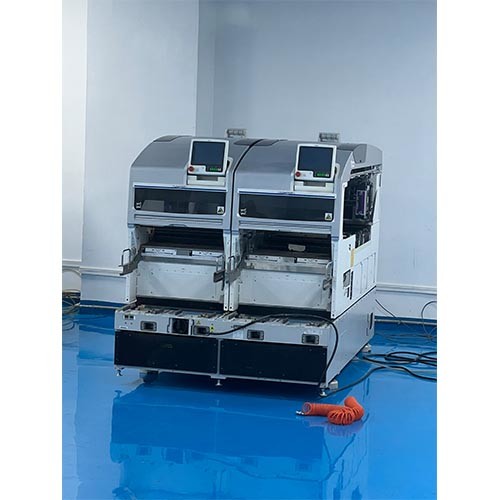

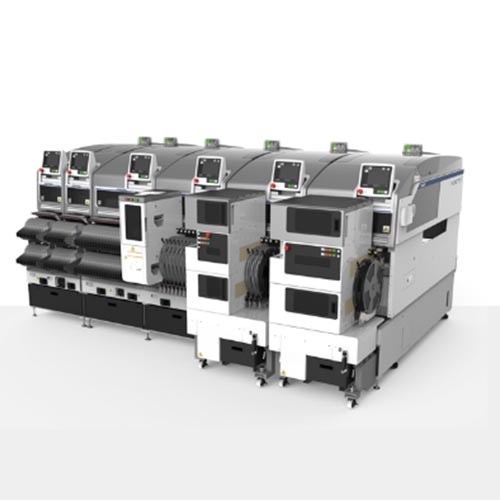

دستگاه خط SMT دستگاه نصب SMT تجهیزات SMT فوجی Nxt 3 دستگاه نصب SMT
گسترش الکترونیک چند عملکردی و با عملکرد بالا در زمینه هایی مانند دستگاه های تلفن همراه و الکترونیک خودرو به سرعت در حال رشد است.چون این محصولات چرخه عمر کوتاه دارند.، تجهیزات تولیدی که انعطاف پذیری برای پاسخگویی به افزایش تولید انبوه در مدت زمان کوتاه و تغییرات تقاضا را دنبال می کنند.
NXT III یک ماونتر SMT ماژولار است که قادر به ارائه بهترین خط در هر زمان برای کارخانه هایی است که چنین تغییرات مکرر برای تولید دستگاه های الکترونیکی دارند.
مشخصات
| M3 III | M6 III | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| اندازه PCB مورد استفاده (LxW) | 48 × 48 mm تا 305 × 610 mm (یک کانویر) از 48 × 48 mm تا 305 × 510 mm (کنویتر دوگانه/فرد) از 48 × 48 mm تا 305 × 280 mm (کنویر دوگانه) |
از 48 × 48 mm تا 610 × 610 mm (یک کانویر) از 48 × 48 mm تا 610 × 510 mm (کنویتر دوگانه/فرد) از 48 × 48 mm تا 610 × 280 mm (کنویر دوگانه) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| انواع قطعات | تا 20 نوع قطعات (با استفاده از نوار 8 میلی متری محاسبه می شود) | تا 45 نوع قطعات (برآورد شده با استفاده از نوار 8 میلی متری) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| زمان بارگذاری PCB | برای حامل دوگانه: 0 ثانیه (کار مداوم) برای یک کانویر: 2.5 ثانیه (انتقال بین ماژول های M3 III) ، 3.4 ثانیه (انتقال بین ماژول های M6 III) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| دقت قرار دادن (استانداردهای علامت های اعتباری) * دقت قرار دادن از آزمایشات انجام شده توسط فوجی بدست می آید. |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| بهره وری * سرعت بالا بر اساس آزمایشاتی است که در فوجی انجام شده است. |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| قطعات پشتیبانی شده |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| عرض ماژول | 320 میلی متر | ۶۴۵ میلی متر | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ابعاد ماشین | L: 1295 میلی متر (M3 III x 4, M6 III x 2) / 645 میلی متر (M3 III x 2, M6 III) W: 1900.2 mm، H: 1476 mm |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ویژگی های محصول
خطوط را با توجه به هدف تنظیم کنید
ماژول ها، کلاه ها و واحدهای تأمین را می توان به طور آزاد ترکیب کرد، به طوری که پیکربندی خط بهینه همیشه می تواند با تغییر پیکربندی برای مطابقت با تغییرات در نوع قطعه و مدل محصول ساخته شود.
امکان گسترش ظرفیت فقط برای سطح لازم با اضافه کردن ماژول ها و تبادل واحد ها وجود دارد.
سرها به راحتی قابل تعویض هستند
سرها بدون ابزار به راحتی قابل تعویض هستند.
سرها سبک هستند و بنابراین می توانند به راحتی توسط یک اپراتور ماشین در صورت نیاز به انجام تعمیرات یا رفع مشکل در هنگام پاسخ به مشکلات برداشته شوند.
عملکرد یک طرفه
تنها یک فاصله کوتاه برای تامین قطعات و تغییر، برای یک مسیر کار ساده که زمان و تلاش بیش از حد نمی گیرد، سفر می شود.
خطوط تولید می توانند به طور آزادانه به طرح هایی مانند خطوط پشت به پشت یا U شکل تنظیم شوند.
تعمیر و نگهداری آفلاین برای به حداکثر رساندن زمان تولید
از آنجا که تعویض واحدهای مورد نیاز نگهداری با واحدهای کاملاً نگهداری شده می تواند در سطح اپراتور انجام شود، زمان توقف نیز می تواند به شدت کاهش یابد.نگهداری می تواند در حالت آفلاین بر روی واحدهای برداشته شده انجام شود در حالی که تولید هنوز در حال اجرا است.
مدیریت شناسه
سرها، نوزل ها و تغذیه کننده ها همه توسط ID مدیریت می شوند.
داده های تولید دقیق برای مواد و تجهیزات در پایگاه داده ذخیره می شود که برای مدیریت خط، مدیریت نگهداری و ردیابی استفاده می شود.
کالیبراسیون خودکار
کارگزار به سادگی دکمه START را پس از تعویض سر فشار می دهد.
