فوجی SMT خط انتخاب و قرار دادن ماشین NXT III
NXT III یک ماونتر SMT ماژولار است که قادر به ارائه بهترین خط در هر زمان برای کارخانه هایی است که چنین تغییرات مکرر برای تولید دستگاه های الکترونیکی دارند.
ویژگی ها
کیفیت بالا، قرار دادن تراکم بالا در حداکثر سرعت
قرار دادن قطعات با چگالی بسیار بالا از قطعات 0201 (008004 ") توسط دوربین ها و واحدهای مشخصات استاندارد پشتیبانی می شود. موقعیت بندی به عنوان هر قطعه پس از برداشت اصلاح می شود،به طوری که قطعات بسیار کوچک می تواند با پچ های نازک در سرعت بالا قرار داده شود.
پشتیبانی برای قرار دادن قطعات مختلف
NXT III برای قرار دادن انواع مختلفی از قطعات، پشتیبانی از قطعات استاندارد به قطعات بزرگ و شکل عجیب،و با استفاده از روش های مختلف مانند قرار دادن کانکتورهای بزرگ با فشار ورودی یا قطعات با کنترل فشار کلیمپ.
67200 سی پی اچ / متر مربع - بهترین بهره وری در جهان در هر سطح
بهره وری مساحت ماشین آلات در هنگام در نظر گرفتن بهره وری کل کارخانه بسیار مهم است.این امکان را فراهم می کند تا بهترین بهره وری را از فضای طبقه محدود به دست آورید..
سر DX برای پشتیبانی از انواع مختلف قطعات
سر DX به طور خودکار ابزارها را بر اساس اندازه قطعات، از تراشه ها تا قطعات بزرگ و شکل عجیب، مبادله می کند و می تواند بر روی ماژول های M6 III بارگذاری شود.هنگامی که مدل های تولید به طور مکرر تغییر می کنند و تغییرات در مخلوط های نوع قطعات وجود دارد، امکان تنظیم تراز خط وجود دارد.
مشخصات
|
|
M3 III |
M6 III |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
اندازه PCB مورد استفاده (LxW) |
48 × 48 میلی متر تا 250 × 510 میلی متر (کنویتر دوگانه) * |
48 × 48 میلی متر تا 534 × 510 میلی متر (کنویتر دوگانه) * |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
انواع قطعات |
تا 20 نوع قطعات (با استفاده از نوار 8 میلی متری محاسبه می شود) |
تا 45 نوع قطعات (برآورد شده با استفاده از نوار 8 میلی متری) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
زمان بارگذاری PCB |
برای حامل دوگانه: 0 ثانیه (کار مداوم) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
دقت قرار دادن |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
بهره وری |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
قطعات پشتیبانی شده |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
عرض ماژول |
320 میلی متر |
۶۴۵ میلی متر |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ابعاد ماشین |
L: 1295 میلی متر (M3 III x 4, M6 III x 2) / 645 میلی متر (M3 III x 2, M6 III) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
دایناهد ((DX)) |
||||
|---|---|---|---|---|
|
مقدار نوزل |
12 |
4 |
1 |
|
|
سرعت عبور (cph) |
25,000 |
11,000 |
4,700 |
|
|
اندازه قطعات |
0402 (01005") تا 7.5 × 7.5 |
1608 (0603") |
1608 (0603") |
|
|
دقت قرار دادن |
+/-0.038 (+/-0.050) mm (3σ) cpk≥1.00* |
+/- 0.040 mm (3σ) cpk≥1.00 |
+/- 0.030 mm (3σ) cpk≥1.00 |
|
|
حضور بخش |
o |
x |
o |
|
|
قطعات |
نوار |
o |
o |
o |
|
چوب |
x |
o |
o |
|
|
سینی |
x |
o |
o |
|
|
سیستم تامین قطعات |
|
|---|---|
|
تغذیه کننده های هوشمند |
پشتیبانی از نوار 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 و 104 میلی متر |
|
دستگاه های تغذیه چوبی |
4 ≤ عرض قطعات ≤ 15 mm (6 ≤ عرض چوب ≤ 18 mm) ، 15 ≤ عرض قطعات ≤ 32 mm (18 ≤ عرض چوب ≤ 36 mm) |
|
سینی ها |
اندازه سینی قابل اجرا: 135.9 x 322.6 mm (استانداردی JEDEC) (سینی واحد-M) ،276 x 330 mm (سینی واحد-LT) ، 143 x 330 mm (سینی واحد-LTC) |

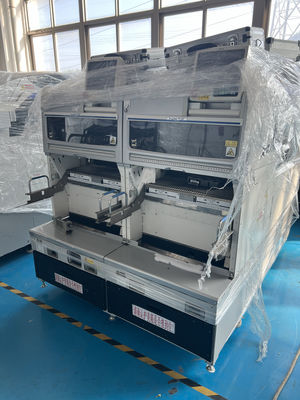

نمايش عکس:
ما کی هستیم؟
شركت تكنولوژي شنژن اونريال يک شركت ملي با تکنولوژی بالا است که تخصصي در تحقیق و توسعه تجهیزات SMT، توليد و فروش است.سرمايه ثبت شده اين شرکت 5 ميليون دلار استداشتن یک تیم فنی با تجربه و توانایی نوآوری فنی عالی، ایجاد یک زنجیره تامین محصول و تیم خدمات بهتر و پاسخگویی به نیازهای مختلف مشتری هدف بلند مدت ما است.ما با درک مشتریان نیازهای مشتریان را برآورده خواهیم کرد، آنها را در اولویت قرار می دهد و خدمات ارزشمندی را ارائه می دهد.
بسته بندی
