چاپگر SMT ماشین چاپ خودکار استنسیل PCB ASE چاپگر استنسیل SMD
1. سيستم کنده کننده
این روش برای استنسیل های اندازه های مختلف قابل استفاده است. یک سیستم موقعیت دهی خودکار استنسیل، تغییر خط را در طول زمان حفظ می کند و کارایی کلی را افزایش می دهد.
2تصویر و سیستم نوری
یک چاپگر پایش جوش دار دارای نور حلقه ای یکنواخت، نور هم محوری درخشان،و سیستم پیشرفته دید بالا / پایین طیف کامل از جبران نور خودکار و دقیق تشخیص از نوع نقاط مارک. قابل استفاده برای پوشش قلع ، پوشش مس ، پوشش طلا ، اسپری قلع ، FPC و سایر انواع PCB با رنگ های مختلف ، قادر به اطمینان از دقت بالا.

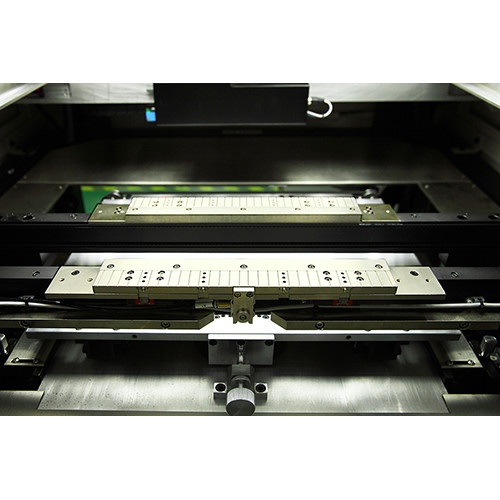

3سیستم تمیز کردن
سیستم تمیز کردن استنسل خودکار و موثر است. سه گزینه تمیز کردن خشک، تمیز کردن مرطوب و تمیز کردن خلاء را می توان برای استفاده انتخاب کرد.هر دو به صورت جداگانه و ضرب و شما همچنین می توانید برای تمیز کردن دستی انتخاب کنید. واحد تمیز کردن از دوربین CCD جدا شده است، که می تواند بار موتور و فشار را به حداقل برساند، دقت موقعیت و سرعت را بهبود بخشد و طول عمر خدمات را افزایش دهد.سیستم اسپریلر تضمین می کند که اسپری به طور مساوی انجام شود، از بالا به پایین. نرم افزار می تواند دوز الکل و استنسیل پاک کننده کاغذ کنترل، به طور موثر صرفه جویی بیشتر مصرف کننده تمیز کردن جاروبرقی با یک فن اختصاصی پشتیبانی می شود،قدرتمند و موثر.
4سیستم کالیبراسیون
اتصال سه محور با ویژگی های پویا فوق العاده طراحی شده است. می تواند به سرعت ارتفاع جک PIN PCB را با ضخامت های مختلف تنظیم کند.
5رابط عملیات
با استفاده از رابط ویندوز و آسان برای کاربر، با برنامه نویسی عملکرد تعاملی انسان-ماشین با آموزش طراحی شده است و راهنمایی عملکرد ناوبری در هر مرحله در دسترس است.زبان چینی و انگلیسی قابل انتخاب سیستم عامل.

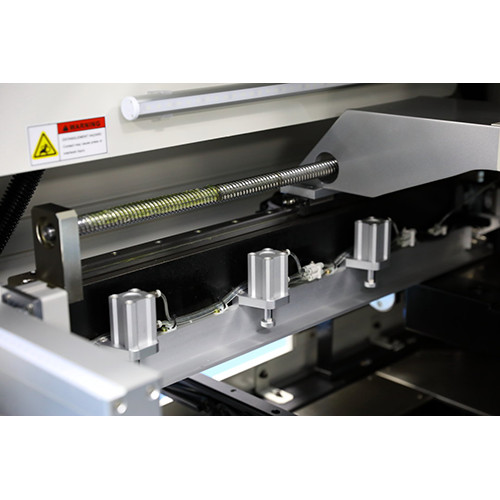

سیستم حمل و نقل و چسباندن PCB
سیستم انتقال کمربند منحصر به فرد از گیر شدن یا سقوط PCB جلوگیری می کند موتور قابل برنامه ریزی سرعت حمل و نقل را کنترل می کند و PCB را در موقعیت دقیق در چاپگر پایش جوش قرار می دهد.آزاد برای انتخاب چپ یا راست به عنوان جهت ورودی / خروجی PCB. کلیمپ جانبی انعطاف پذیر و بلوک خلاء پشتیبانی PCB PCB را محکم نگه می دارد و اطمینان از تماس کامل بین PCB و استنسیل را فراهم می کند.
| مشخصات پارامتر | چاپگر خودکار جوش دهنده ای |
|---|---|
| اندازه فریم صفحه نمایش | ۳۷۰ * ۳۷۰ میلی متر |
| حداکثر اندازه فریم صفحه | 737 * 737mm |
| ضخامت قاب صفحه نمایش | 25 تا 40 میلی متر |
| اندازه صفحه PCB Min | 50*50 میلی متر |
| حداکثر اندازه صفحه PCB | ۴۰۰*۳۴۰ میلی متر |
| ضخامت صفحه PCB | 0.4~6mm |
| PCB Warpage | < ۱٪ |
| ارتفاع حمل | 900 ± 40 میلی متر |
| جهت حمل و نقل | چپ - راست راست - چپ چپ - چپ راست راست |
| سرعت حمل | حداکثر 1500mm/S قابل برنامه ریزی |
| محل صفحه صفحه نمایش محل صفحه نمایش PCB (سیستم پشتیبانی) | پین مغناطیسی / میز بالا به پایین تنظیم شده / بلوک پشتیبانی با دست |
| محل صفحه PCB محل PCB (سیستم قفل) | قفل جانبی، نوزل خلاء |
| سر چاپ | دو سر چاپی مستقل |
| سرعتی که از آن استفاده می شود | ۶-۲۰۰ میلی متر در ثانیه |
| فشار جارو | 0 تا 15 کیلوگرم |
| زاویه شستشو | 60° /55° /45° |
| نوع جاروبرقی | فولاد ضد زنگ (استاندارد) ، پلاستیک |
| سرعت جدا کردن ستینسل | 0.1~20mm/sec قابل برنامه ریزی |
| سیستم تمیز کردن | خشک، مرطوب، خلاء (برنامه گذاری) |
| محدوده تنظیم جدول | X: ± 10mm؛ Y± 10mm؛ θ ؛ ±2° |
| CCD FOV | 8*6 میلی متر |
| بازرسی پاست جوش | استاندارد بازرسی 2d |
| دقت موقعیت تکرار | ±0.01mm |
| دقت چاپ | ±0.025mm |
| زمان چرخه | <7s ((به استثنای چاپ و تمیز کردن) |
| تغییر محصول | <5 دقیقه |
| هوا مورد نیاز | 4.5 تا 6 کیلوگرم در سانتی متر مربع |
| قدرت ورودی | AC:220 ± =10٪، 50/60HZ 1θ 3KW |
| روش کنترل | کنترل PC |
| ابعاد ماشین | 1220 ((L) * 1375 ((W) * 1500 ((H) mm |
| وزن ماشین | حدود: 1000 کیلوگرم |
سوالات عمومی
سوال: چطور می توانید کیفیت فروش خود را تضمین کنید؟
A: ما تضمین می کنیم که هر مجموعه ماشین آلات قبل از تحویل به شما تحت آزمایش دقیق قرار می گیرند تا عملکرد عالی همه محصولات را تضمین کنند.
سوال: آموزش چطوره؟
A: پس از خرید ماشین آلات ما، مهندسان خود را می توانید به شرکت ما بروید و یا آن را بسیار آسان برای کار
ماشين مطابق با ويديوي آموزش و راهنماي كاربري، راهنماي كاربري با ماشين همراه خواهد بود.
سوال: میخواستم از شما بپرسم که آیا ممکن است لوگوی من روی محصول باشد؟
اميدواريم بدونيد که شرکت ما به طور کامل از خدمات لوگو سفارشي پشتیبانی مي کند، ما اين کار را انجام مي دهيم. علاوه بر اين، کاملا رایگان است، پس فقط به ما نيازمندي هاي خود را بگويد.
سوال: استفاده از این ماشین ها سخت است؟
پاسخ: نه، اصلا سخت نیست. برای مشتریان قبلی ما، حداکثر دو روز کافی است تا یادگیری استفاده از ماشین آلات.
