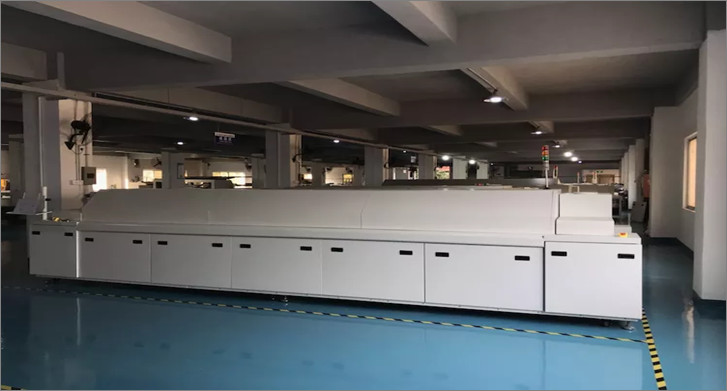

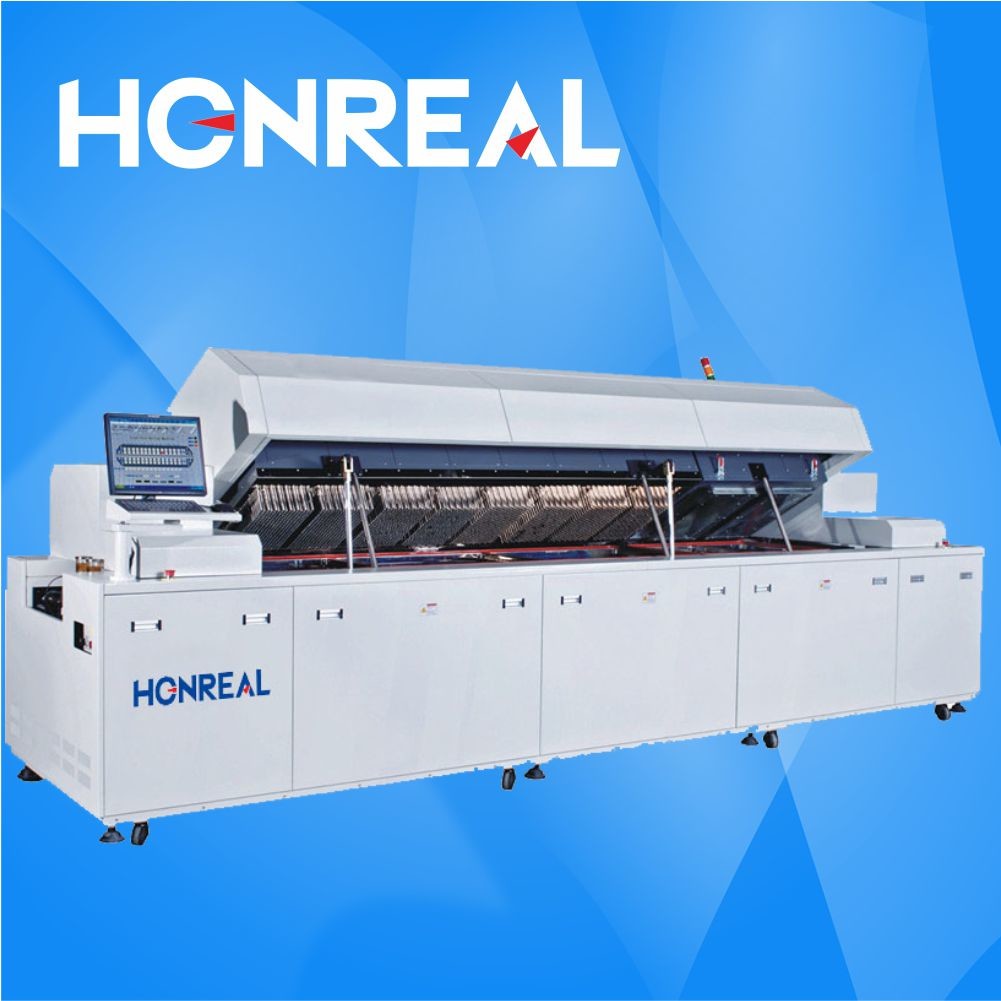

380 ولت 50 هرتز SMT فر فر با 3890 میلی متر تونل گرمایش

MOQ:	1 مجموعه
قیمت:	قابل مذاکره
بسته بندی استاندارد:	جعبه ی چوبی
دوره تحویل:	15 روز کاری
روش پرداخت:	L/C، T/T، وسترن یونیون
ظرفیت تامین:	100 مجموعه در ماه

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع

نام تجاری

HONREAL

گواهی

شماره مدل

HR-10C

ابعاد:

L6300*1430*1530

تونل گرمایش:

3890 میلی متر

نوع مؤلفه:

لوح تک طرفه یا دو طرفه مانند CSP، BGA و غیره

مناطق تشکیل می دهند:

مناطق خنک کننده بالایی 8، پایین 8، 2

کنترل دما:

کنترل حلقه بسته PID، درایو SSR

محدوده دما:

محیط ---300℃

دقت دما:

± 1 ℃

منبع تغذیه:

3ø 380 ولت

ارتفاع زنجیره حمل:

900±20 میلی متر

حداکثر عرض PCB:

350 میلی متر

برجسته کردن:

دستگاه کوره 50 هرتز SMT

دستگاه کوره بازپرداخت 380 ولت SMT

کوره های بازگشت 3890mm smt

توضیحات محصول

دستگاه لحیم کاری اس ام دی ال ای دی دستگاه لحیم کاری پی سی بی کوره لحیم کاری مجدد قیمت

ویژگی ها:

این سری از دستگاه های لحیم کاری مجدد سیکل میکرو از نازل لوله ای قابل مقایسه با نازل های ساخت آلمان ERSA استفاده می کنند. راندمان حرارتی ساخت نازل لوله ای (مثال: ساخت باد گرم نوع ERSA) بالاتر از ساخت صفحه سوراخ دار (مثال: ساخت باد گرم نوع HFLLER) است. بنابراین می تواند به طور موثر مشکلاتی مانند تداخل فاصله و زاویه مرده نوار نقاله را حل کند.
عملکردهای دستگاه های لحیم کاری مجدد سیکل میکرو سری HOTFLOW:

1. رابط کاربری انسانی، پلتفرم عامل ویندوز، سوئیچینگ چینی و انگلیسی.

2. نظارت هوشمند وضعیت عملیات، زنگ هشدار صوتی و نوری خطا، ثبت داده های تولید.

3. برند PLC + کنترل حلقه بسته PID، دقت کنترل دما ±1℃.

4. طراحی منطقه دمایی طولانی، هر منطقه دمایی به طول 300 میلی متر می رسد.

5. هوا به جلو و عقب منطقه دمایی باز می گردد تا از دمای متقاطع به طور موثر جلوگیری شود و اختلاف دمای جانبی به ±2 درجه سانتیگراد می رسد.
6. موتور هوای گرم 2800 دور در دقیقه، جریان هوای گرم تا 90CFM، هدایت حرارتی کارآمد و قابلیت جبران حرارتی.

7. ساختار عایق حرارتی برتر، دمای پوسته ≤30℃، استفاده کامل از انرژی.
8. صفحه توزیع هوا گالوانیزه آلیاژ آلومینیوم به ضخامت 3 میلی متر، توزیع یکنواخت گرما را در منطقه دمایی تضمین می کند.
9. تقویت حفره کوره و مکانیزم تنظیم عرض ریل راهنما برای جلوگیری موثر از تغییر شکل حفره کوره گرم شده و ریل های راهنما.

دستگاه	HR-8C	HR-10C
مناطق گرمایش	8 منطقه بالایی	10 منطقه بالایی
مناطق گرمایش	8 منطقه پایینی	10 منطقه پایینی
تونل گرمایش	2900 میلی متر	3890 میلی متر
ابعاد	L552014301530	L630014301530
وزن خالص	حدود 2760 کیلوگرم	حدود 3060 کیلوگرم
توان کلی	64 کیلووات	83 کیلووات
مصرف برق	تقریباً 7-30 کیلووات	تقریباً 9-38 کیلووات
زمان افزایش	20 دقیقه	20 دقیقه
نوع کنترل	کنترل PC + PLC
روش گرمایش	همرفت هوای کاملاً اجباری
کنترل دما	کنترل حلقه بسته PID، درایو SSR
محدوده دما	محیط --- 300℃
دقت دما	±1 ℃
یکنواختی دما	±1.5 ℃
خنک کننده	1-2 منطقه خنک کننده (بالا و پایین)
روش نوار نقاله	نوار نقاله مش و زنجیر
ارتفاع نوار نقاله	900±20 میلی متر
حداکثر عرض PCB	350 میلی متر
فضای PCB	بالا / پایین 30 میلی متر
جهت نوار نقاله	چپ به راست
سرعت نوار نقاله	0-1800 میلی متر در دقیقه
بالابر قلاب	میله پیچ الکتریکی
ارتباط بالا/پایین	SMEMA
منبع تغذیه	380 ولت، 3 فاز، 50 هرتز

قسمت منطقه دمایی:

380 ولت 50 هرتز SMT فر فر با 3890 میلی متر تونل گرمایش

طراحی منحصر به فرد بازگشت هوا به جلو و عقب برای جلوگیری از دمای متقاطع
سیم ترموکوپل وارداتی از ژاپن
کنترل حلقه بسته PID، دقت به ±1℃ می رسد
اختلاف دمای عرضی تا 2℃
قابلیت فرآیند CPK به 1.784 می رسد

نصب و کالیبراسیون

1. محیط و شرایط کار

 این تجهیزات باید در کارگاه افقی، خشک و با تهویه مناسب قرار گیرند.

 دمای محیط: 5~45℃؛

 رطوبت محیط: 20~95%؛

 منبع تغذیه نامی: 380 ولت، 100 آمپر (سیم برق باید سیم رشته ای 16 میلی متر مربع باشد)، سیستم 3 فاز و 5 سیم.

 سیستم پیش نویس مصنوعی باید در هر دو انتهای این تجهیزات نصب شود. جریان هوا لوله پیش نویس 25 متر مکعب در دقیقه است.

2. نصب تجهیزات

 تجهیزات باید مطابق با الزامات واقعی تولید و وضعیت عملی قرار گیرند.

 پدهای پای این تجهیزات را بالا ببرید و همزمان این تجهیزات را با استفاده از این پدها تراز کنید.

 این تجهیزات باید به صورت افقی نصب شوند.

3. کالیبراسیون

تمام پارامترهای این تجهیزات باید مطابق با الزامات مشتری مانند محصول، نرخ تولید و خمیر لحیم کاری مورد استفاده تنظیم شوند. این تنظیمات شامل سرعت خطی زنجیر، دمای هر منطقه و غیره می باشد. این تجهیزات قبل از حمل و نقل کالیبره شده است. فقط لازم است هنگام ورود به کارخانه شما، بررسی کنید که آیا منبع تغذیه شما برای این تجهیزات قابل استفاده است.

ما که هستیم ؟

Shenzhen Honreal Technology Co.,Ltd یک شرکت ملی با فناوری پیشرفته است که در تحقیق و توسعه، تولید، فروش تجهیزات smt تخصص دارد. خدمات به 500 شرکت برتر الکترونیکی جهان. سرمایه ثبت شده شرکت 5 میلیون است. داشتن تیم فنی با تجربه و توانایی نوآوری فنی عالی، ایجاد یک زنجیره تامین محصول بهتر و تیم خدمات و برآورده کردن نیازهای مختلف مشتریان هدف بلندمدت ما است. ما با درک مشتریان، اولویت دادن به آنها و ارائه خدمات ارزشمند، نیازهای مشتریان را برآورده خواهیم کرد.

380 ولت 50 هرتز SMT فر فر با 3890 میلی متر تونل گرمایش

گواهینامه

High capacity 8 zones Lead-Free dual track Reflow oven from china manufacturer

سوالات متداول

س: چگونه می توانید کیفیت فروش خود را تضمین کنید؟
پاسخ: ما تضمین می کنیم که هر مجموعه از دستگاه ها قبل از تحویل به شما تحت آزمایش دقیق قرار می گیرند تا از عملکرد عالی تمام محصولات اطمینان حاصل شود.

س: آموزش چگونه است؟

پاسخ: پس از خرید دستگاه های ما، مهندسان شما می توانند به شرکت ما مراجعه کنند یا کار با دستگاه طبق فیلم آموزشی و دفترچه راهنمای کاربر بسیار آسان است، دفترچه راهنمای کاربر همراه با دستگاه ارائه می شود.

س: می خواهم از شما بپرسم که آیا امکان دارد لوگوی من روی محصول باشد.

ما امیدواریم که بدانید که شرکت ما به طور کامل از خدمات سفارشی سازی لوگو پشتیبانی می کند، ما این کار را انجام می دهیم. علاوه بر این، کاملاً رایگان است، بنابراین فقط الزامات خود را به ما بگویید.
س: آیا استفاده از این دستگاه ها سخت است؟

پاسخ: نه، اصلاً سخت نیست. برای مشتریان قبلی ما، حداکثر 2 روز برای یادگیری نحوه کار با دستگاه ها کافی است.
