ماشین نقشه برداری PCB چاپی صفحه مدار چاپی چاپگر پیست جوش
معرفی محصول:

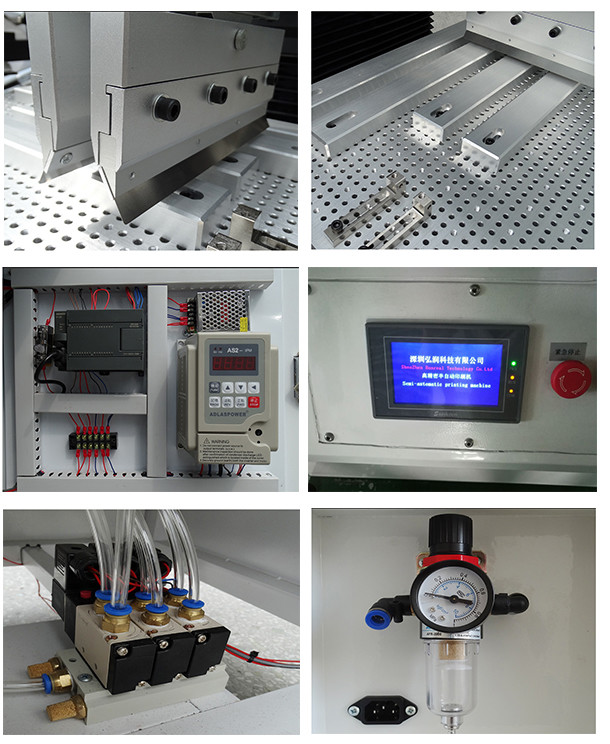

1استفاده از ریل راهنمای دقیق و موتور وارداتی برای هدایت تبدیل صندلی تیغه، چاپ و دقت بالا.
2.برگر چاپ می تواند 45 درجه دور شود ثابت ، آسان چاپ استنسیل و پاکسازی و تعویض اسکیوی.
3. بلوک کنده می تواند قبل و بعد از تیغه تنظیم شود، برای انتخاب موقعیت چاپ مناسب.
4با یک صفحه چاپ خط کش ثابت و PIN، نصب و تنظیم آسان، برای چاپ تک طرفه و دو طرفه.
5.استاد نسخه راه برای حرکت یک شبکه فولادی، همراه با چاپ (PCB) ، X، Y، Z. تنظیم خوب مناسب.
6می تواند به یک طرفه و دو طرفه، انواع روش های چاپ تنظیم شود.
7با عملکرد شمارش خودکار برای تسهیل تولید آمار تولید.

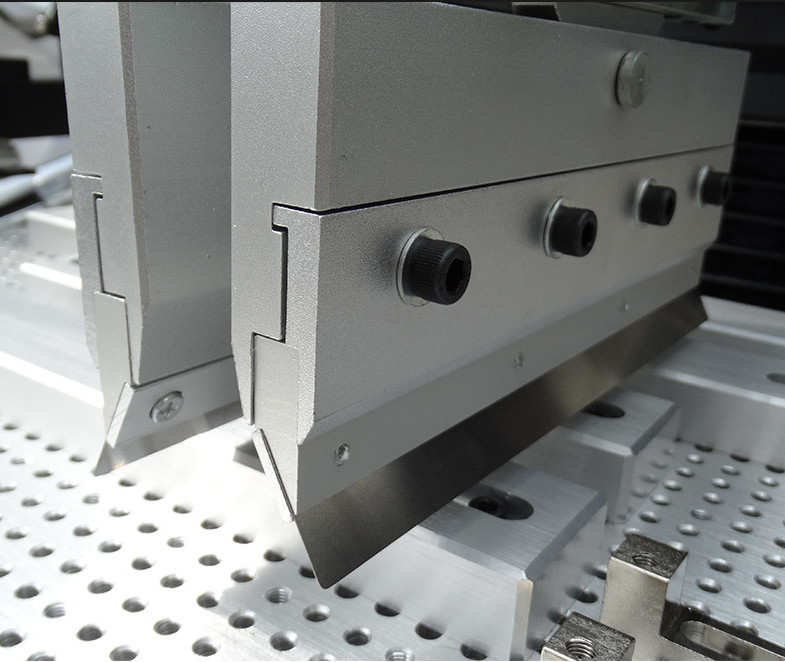

8زاويه شلاق قابل تنظیم، شلاق فولادي، کندهاي لاستیکی مناسب هستند.
9صفحه لمسی با یک عملکرد محافظ صفحه نمایش، زمان را می توان تنظیم کرد تا عمر صفحه لمسی را محافظت کند.
10. نمایش سرعت چاپ، قابل تنظیم است.
| پارامترهای فنی | |
|
عملکرد |
این واحد استفاده می شود برای چاپ خمیر جوش بر روی صفحه PCB |
| اندازه میز چاپ | 300×400mm ((یا سفارشی) |
| اندازه قاب | 370×470 میلی متر، 420×520 میلی متر، 550×650 میلی متر |
| اندازه PCB | 50x50 ~ 300 × 400 میلی متر |
| ضخامت PCB | 0.2 - 5.0mm |
| موقعیت چاپ ثابت | موقعیت گذاری بیرونی یا پین PCB |
| تنظیم دقیق تخت خواب | جلو/پشت±10mm R/L±10mm |
| دقت چاپ | ±0.02mm |
| دقت تکراری | ±0.05mm |
| حداقل فاصله | 0.35ميلي متر |
| فشار هوا | ۴-۶ کیلوگرم در سانتی متر مربع |
| منبع برق | 220V 50/60Hz 100W |
| مشخصات | ||||
|
شماره مدل |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| اندازه PCB (L × W) ~ ((L × W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| اندازه ی میش های فولادی (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| اندازه میز چاپ (L × W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
| اندازه ماشین (L × W × H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| وزن | 260 کیلوگرم | ۳۰۰ کیلوگرم | ۳۴۰ کیلو | ۳۸۰ کیلو |
Shenzhen Honreal Technology Co., Ltd تمرکز بر روی زمینه مونتاژ الکترونیک سطح جهانی برای 15 سال است. ما در ارائه مارک های مختلف از ماشین های SMT انتخاب و مکان و قطعات معدنی تخصص داریم.اجاق بازپرداخت، دستگاه جوش موج، تجهیزات رسیدگی به PCB. مارک هایانتخاب و قرار دادناینه: فوجی،جوکي،، سامسونگ ، یاماها ، هیتاچی و غیره داشتن یک تیم فنی با تجربه و توانایی نوآوری فنی عالی ایجاد یک زنجیره تامین محصول بهتر و تیم خدماتو پاسخگويي به نيازهاي مختلف مشتريان هدف بلندمدت ما استما با درک مشتریان، اول قرار دادن آنها و ارائه خدمات ارزشمند، نیازهای مشتریان را برآورده خواهیم کرد.
خدمات ما:
مشاوره اولیه: ما مشاوره تخصصی و راه حل های SMT حرفه ای را متناسب با نیازهای خاص تولید شما ارائه می دهیم.
تضمین کارخانه: ما یک سال گارانتی و خدمات جامع کارخانه را برای اطمینان از قابلیت اطمینان و عملکرد تجهیزات خود ارائه می دهیم.
نصب در محل: تیم ما از تاسیسات شما برای نصب و راه اندازی تجهیزات SMT بازدید می کند، تضمین یکپارچه سازی در خط تولید شما.
آموزش فنی: ما برنامه های آموزشی جامع را از سطح 1 تا سطح 3 ارائه می دهیم.برای تجهیز کارکنان خود با مهارت ها و دانش لازم برای استفاده و نگهداری تجهیزات ما به طور موثر.
24/7 پشتیبانی فنی: تیم پشتیبانی فنی اختصاصی ما در تمام طول ساعت، هفت روز در هفته، برای رسیدگی به هر گونه مشکل یا نگرانی شما ممکن است با محصولات ما در دسترس باشد.
ارتقاء نرم افزار: ما دسترسی مادام العمر به ارتقاء نرم افزار رایگان برای تمام محصولات خود را فراهم می کنیم، اطمینان حاصل کنید که شما همیشه آخرین ویژگی ها و پیشرفت ها را در اختیار خود دارید.
