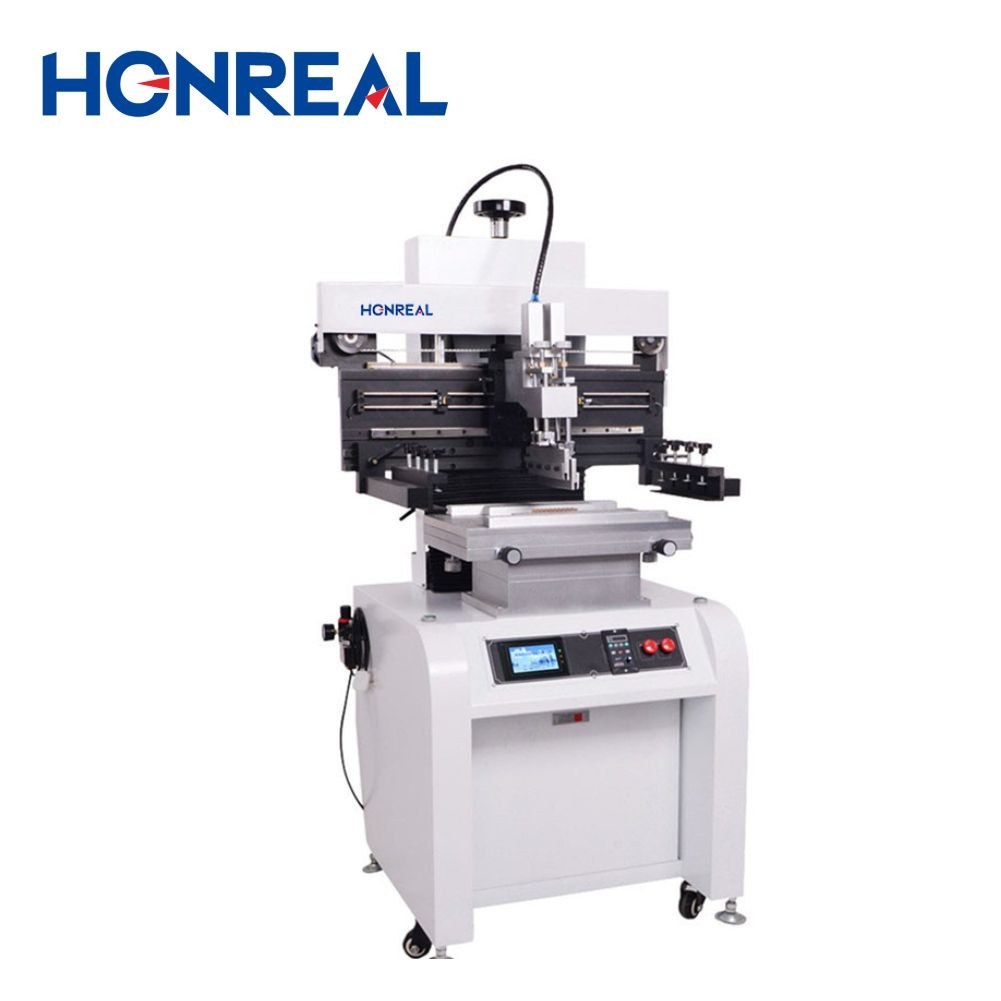

نیمه اتوماتیک چاپ مدار بورد چاپ صفحه ابریشم PCB ماشین
معرفی محصول:
1تجهیزات ما از یک ریل راهنمای دقیق و یک موتور وارداتی برای هدایت تبدیل صندلی تیغه استفاده می کند، که منجر به چاپ دقیق و دقیق می شود.
2کندهای چاپی برای چرخش 45 درجه طراحی شده و می تواند در محل خود ثابت شود، که آن را برای تمیز کردن و جایگزینی استنسیل آسان می کند.
3. بلوک کنده می تواند قبل و بعد از تیغه تنظیم شود، برای انتخاب موقعیت چاپ مناسب.
4با یک صفحه چاپ خط کش ثابت و PIN، نصب و تنظیم آسان، برای چاپ تک طرفه و دو طرفه.
5.استاد نسخه راه برای حرکت یک شبکه فولادی، همراه با چاپ (PCB) ، X، Y، Z. تنظیم خوب مناسب.
6می تواند به یک طرفه و دو طرفه، انواع روش های چاپ تنظیم شود.
7با عملکرد شمارش خودکار برای تسهیل تولید آمار تولید.
8زاويه شلاق قابل تنظیم، شلاق فولادي، کندهاي لاستیکی مناسب هستند.

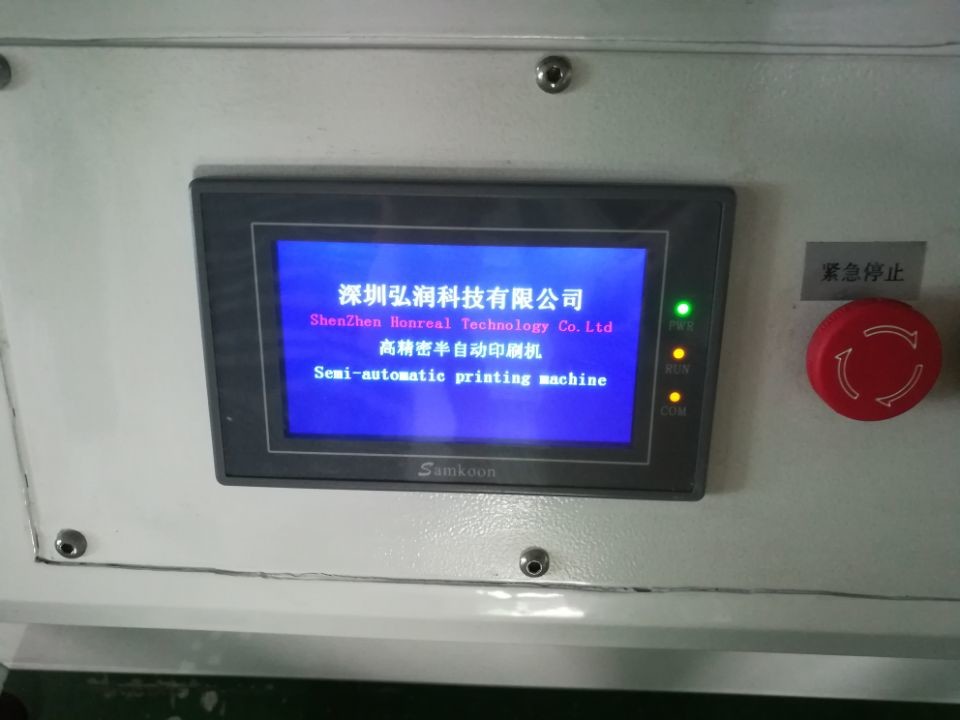

9صفحه لمسی با یک عملکرد محافظ صفحه نمایش، زمان را می توان تنظیم کرد تا عمر صفحه لمسی را محافظت کند.
10. نمایش سرعت چاپ، قابل تنظیم است.
| پارامترهای فنی | |
|
عملکرد |
این واحد استفاده می شود برای چاپ خمیر جوش بر روی صفحه PCB |
| اندازه میز چاپ | 300×400mm ((یا سفارشی) |
| اندازه قاب | 370×470 میلی متر، 420×520 میلی متر، 550×650 میلی متر |
| اندازه PCB | 50x50 ~ 300 × 400 میلی متر |
| ضخامت PCB | 0.2 - 5.0mm |
| موقعیت چاپ ثابت | موقعیت گذاری بیرونی یا پین PCB |
| تنظیم دقیق تخت خواب | جلو/پشت±10mm R/L±10mm |
| دقت چاپ | ±0.02mm |
| دقت تکراری | ±0.05mm |
| حداقل فاصله | 0.35ميلي متر |
| فشار هوا | ۴-۶ کیلوگرم در سانتی متر مربع |
| منبع برق | 220V 50/60Hz 100W |
| مشخصات | ||||
|
شماره مدل |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| اندازه PCB (L × W) ~ ((L × W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| اندازه ی میش های فولادی (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| اندازه میز چاپ (L × W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
| اندازه ماشین (L × W × H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| وزن | 260 کیلوگرم | ۳۰۰ کیلوگرم | ۳۴۰ کیلو | ۳۸۰ کیلو |
