مجلات سفارشی PCB Loader و Unloader با گواهینامه CE

1 مجموعه
MOQ
USD 2600-3500 Per Set
قیمت
مجلات سفارشی PCB Loader و Unloader با گواهینامه CE
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
ضخامت PCB: حداقل 0.6 میلی متر
مراحل مرحله ای را انتخاب کنید: 1-4 (گام های 10 میلی متری)
جهت حمل و نقل: از چپ به راست / راست به چپ (اختیاری)
ارتفاع حمل و نقل: 900±20 میلی متر (یا سفارشی)
فشار هوا: 4-6 بار، حداکثر 10 لیتر در دقیقه
منبع برق: 100-230 ولت AC (سفارشی) تک فاز، حداکثر 300 ولت / آمپر
اندازه PCB (L× W) × (L× W) میلی متر: (50x50) × (350x250) میلی متر
اندازه دستگاه (L×W×H)mm: 1370×750×1200 میلی متر
اندازه مجله (L×W×H)mm: 355×320×563 میلی متر
وزن: 110 کیلوگرم
برجسته کردن:

مجلات PCB Loader و Unloader,بارگیری و تخلیه PCB CE,بارگذاری PCB مجلات سفارشی

,

PCB Loader And Unloader CE

,

Customized magazine pcb loader
اطلاعات اولیه
محل منبع: چین
نام تجاری: HONREAL
گواهی: CE
شماره مدل: HR-250
سند: PCB loader.pdf
پرداخت
جزئیات بسته بندی: جعبه ی چوبی
زمان تحویل: 10-20 روز کاری
شرایط پرداخت: T/T، وسترن یونیون، مانی گرام
قابلیت ارائه: 200 مجموعه در ماه
توضیحات محصول

تجهیزات جابجایی برد Smt طراحی مدار چاپی کتابخانه بارگیری کننده samsung top automatic Pcb board magazine Loader Machine



معرفی محصول:

  1. این واحد برای ارسال بردهای PCB از مجله به خط تولید SMT استفاده می شود.
  2. سیستم کنترل PLC پایدار و قابل اعتماد;
  3. رابط کاربری صفحه نمایش لمسی LED آسان برای کار;
  4. گیره های پنوماتیکی سه نقطه ای بالا و پایین برای تراز مجله ارائه شده است;
  5. طراحی رانش موثر می تواند اطمینان حاصل کند که PCB شکسته نمی شود;
  6. ظرفیت بارگیری 3 مجله.
  7. جهت از چپ به راست یا راست به چپ (اختیاری).
  8. همیشه نظارت بر خطای دستگاه;
  9. طراحی محکم و پایدار;
  10. پورت SMEMA سازگار است;

گزینه ها

ظرفیت مجله اضافی.

ساخت و ساز محصور سطح ایمنی را بهبود می بخشد.

نوار نقاله مجله با عرض قابل تنظیم.

سایر گزینه ها در صورت درخواست در دسترس هستند.


پارامترهای فنی
عملکرد این واحد برای ارسال بردهای PCB از مجله به خط تولید SMT استفاده می شود

ضخامت PCB


 حداقل 0.6 میلی متر

تعداد مجله


 حمل و نقل بالا: 1 عدد، حمل و نقل پایین: 1 عدد (یا سفارشی)

گام های انتخاب


 1-4 (گام های 10 میلی متری)

زمان بارگیری PCB


 تقریباً 6 ثانیه

زمان تغییر مجله


 تقریباً 30 ثانیه

جهت حمل و نقل


 چپ به راست / راست به چپ (اختیاری)

ارتفاع حمل و نقل


 900±20 میلی متر (یا سفارشی)

فشار هوا


 4-6 بار، حداکثر 10 لیتر در دقیقه

منبع تغذیه


 100-230 ولت AC (سفارشی) تک فاز، حداکثر 300 ولت/آمپر


مشخصات فنی
شماره مدل HR-250 HR-330 HR-390 HR-460
اندازه PCB (طول × عرض) ~ (طول × عرض) میلی متر (50x50) ~ (350x250) (50x50) ~ (455x330) (50x50) ~ (530x390) (50x50) ~ (530x460)
اندازه دستگاه (طول × عرض × ارتفاع) میلی متر 1370 × 750 × 1200 1550 × 830 × 1200 1750 × 920 × 1200 1750 × 990 × 1200
اندازه مجله (طول × عرض × ارتفاع) میلی متر 355 × 320 × 563 460 × 400 × 563 535 × 460 × 570 535 × 530 × 570
وزن 110 کیلوگرم 135 کیلوگرم 155 کیلوگرم 175 کیلوگرم

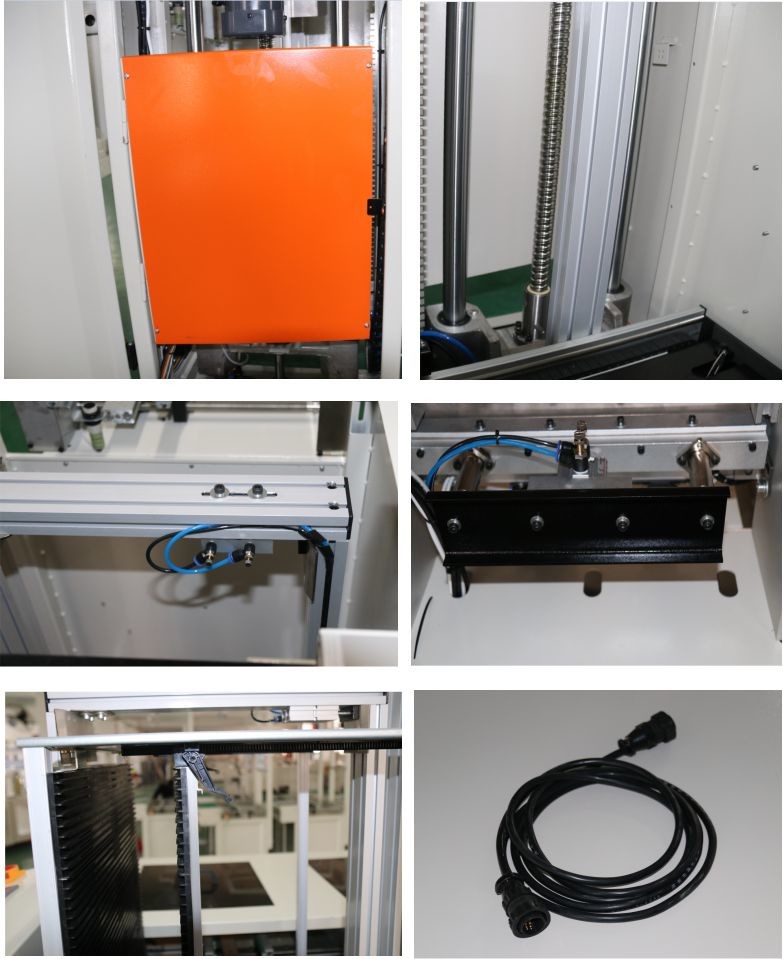

جزئیات:

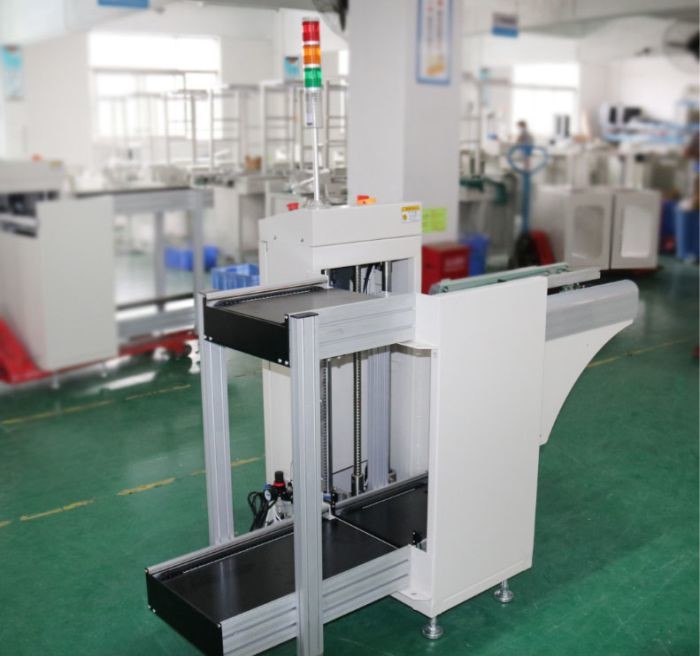

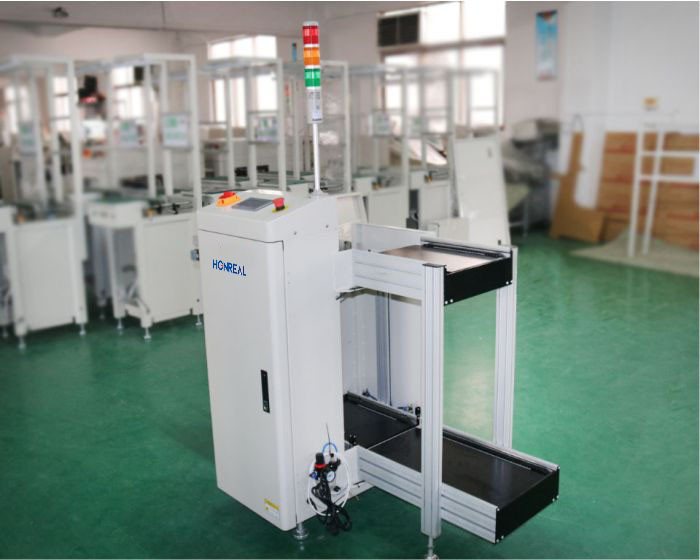

مجلات سفارشی PCB Loader و Unloader با گواهینامه CE 0

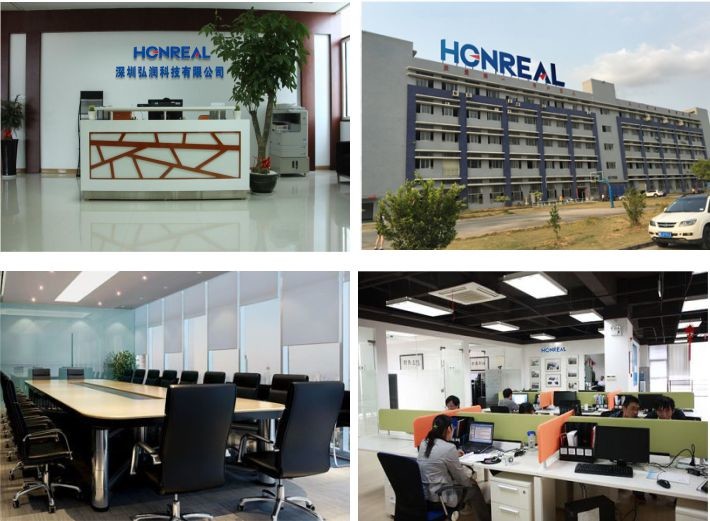

کارگاه تولید


مجلات سفارشی PCB Loader و Unloader با گواهینامه CE 1



مجلات سفارشی PCB Loader و Unloader با گواهینامه CE 2


مورد مشتری


مجلات سفارشی PCB Loader و Unloader با گواهینامه CE 3

مجلات سفارشی PCB Loader و Unloader با گواهینامه CE 4


گواهینامه CE

مجلات سفارشی PCB Loader و Unloader با گواهینامه CE 5


بسته بندی


مجلات سفارشی PCB Loader و Unloader با گواهینامه CE 6
