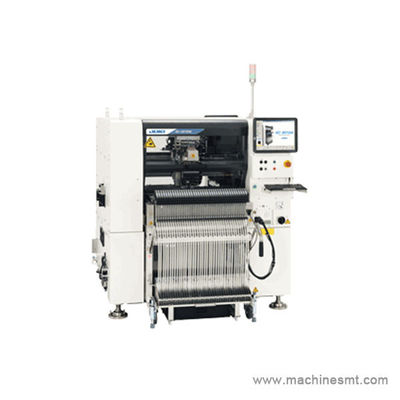

SMT Pick And Place Machine Chip Shooter KE-3010A استفاده شده اصلی برای خط تولید SMT
ویژگی ها
ادامه تکامل سری KE
| تراشه | 23، 500CPH تراشه (مركز ليزر / مطلوب) 18،500CPH (مرکز لیزر / IPC9850) |
|---|---|
| IC | 9،000CPH (مرکز بینایی / گزینه MNVC) |
| اندازه تخته | اندازه M (330×250mm) | آره | |
|---|---|---|---|
| اندازه L (4FFF10×360mm) | آره | ||
| اندازه L-Wide (510×360mm) *1 | آره | ||
| اندازه XL (610×560mm) | آره | ||
| کاربرد برای PWB های بلند (سطح M) *2 | ۶۵۰×۲۵۰ میلی متر | ||
| کاربرد برای PWB های بلند (حجم L) *2 | 800×360 میلی متر | ||
| کاربرد برای PWB های بلند (L-Wide) *2 | 1،010×360 میلی متر | ||
| کاربرد برای PWB های بلند (سایت XL) *2 | 1،210×560 میلی متر | ||
| ارتفاع قطعات | ۶ میلی متر | آره | |
| 12 میلی متر | آره | ||
| اندازه قطعات | تشخیص لیزر | 0402 ((01005) ~ □ 33.5mm | |
| تشخیص بینایی | دوربین استاندارد |  3mm*3 ~ □33.5mm |
|
| دوربین با وضوح بالا | 1.0×0.5mm*4 ~ □20mm |
||
| سرعت قرار دادن | تراشه | بهترین | 23،500CPH |
| IPC9850 | 18،500CPH | ||
| IC *5 | 9،000CPH *6 |
||
| دقت قرار دادن | تشخیص لیزر | ±0.05 mm (±3σ) | |
| تشخیص بینایی | ±0.04mm | ||
| ورودی های فیدر | حداکثر 160 در مورد نوار 8 میلی متری (در یک شیر دو لوله الکتریکی) *7 |
||
*1 اندازه L-Wide اختیاری است
*2 کاربرد برای PWB های بلند اختیاری است.
*3 هنگام استفاده از MNVC (اختیاری)
*4 KE-3010A: هنگام استفاده از هر دو دوربین با وضوح بالا و MNVC. (اختیاری)
*5 رفتار موثر: سرعت قرار دادن IC نشان دهنده یک مقدار برآورد شده است که هنگامی که ماشین 36 QFP (100 پین یا بیشتر) یا قطعات BGA (256 توپ یا بیشتر) را بر روی یک صفحه اندازه M قرار می دهد.(CPH = تعداد اجزای قرار داده شده برای یک ساعت)
*6 مقدار تخمین زده شده در صورت استفاده از MNVC و جمع آوری اجزای همزمان با تمام نوزل ها.
MNVC گزینه ای در KE-3010A است.
*7 هنگام استفاده از فیدر دو تیپ الکتریکی EF08HD.
* اندازه PWB XL KE-3010 خواهد بود
