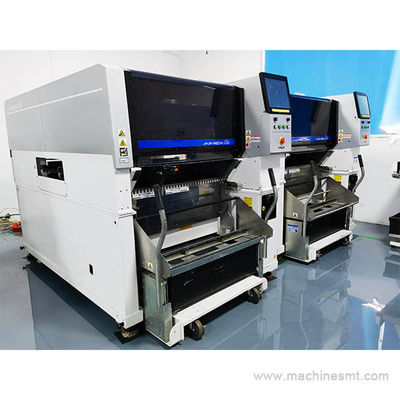

فوجی سرعت بالا اتوماتیک Smt انتخاب و مکان ماشین Smd نصب ماشین سطح نصب قرار دادن ماشین

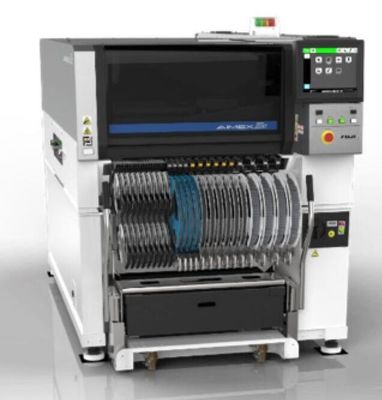

پلتفرم های انعطاف پذیر AIMEX III
AIMEX III برای انعطاف پذیری قطعات، انعطاف پذیری PCB و انعطاف پذیری تولید طراحی شده است.
تولید پنل های بزرگ یا تولید همزمان دو مدل
AIMEX III می تواند از پانل های بزرگ تا 774 (L) x 710 (W) میلی متر پشتیبانی کند.
تولید همزمان دو محصول مختلف با استفاده از دستگاه دو کنویر ما امکان پذیر است.AIMEX III همچنین روش های مختلف تولید را امکان پذیر می کند و از طیف گسترده ای از اندازه های پانل پشتیبانی می کند.
تبادل دینامیک DynaHead
AIMEX III در طول تولید به بهترین ابزار برای کار تبدیل می شود. تولید بدون مرز با استفاده از DynaHead امکان پذیر است تا به طور پویا بین 12 نوزل،ابزارهای چهار نوزل و تک نوزل.
به حداقل رساندن تعداد تغییر
زمان تغییر را می توان با انجام تغییر دسته MFU و با دستگاه دارای 130 اسلات برای تغذیه که امکان بارگذاری تمام قطعات مورد نیاز را فراهم می کند، کاهش داد.
افزایش تولید به آرامی
ایجاد داده های خودکار و ویرایش در ماشین با استفاده از یک صفحه نمایش لمسی بزرگ برای پشتیبانی از تولید جدید و پاسخ سریع به تغییرات ناگهانی در برنامه ها.
مشخصات
| مشخصات اساسی | ||
|---|---|---|
| اندازه PCB ((LXW) |
|
|
| ظرفیت تغذیه | تا 130 (8 میلی متر نوار) | |
| زمان بارگذاری PCB | 2.9 ثانیه | |
| دقت قرار دادن (توصیه مبتنی بر علامت معتبر) |
H24G: +/-0.025 میلی متر (طریق استاندارد) / +/-0.038 میلی متر (طریق اولویت بهره وری، در حال توسعه) (3سیگما) cpk≥1.00 H08M: +/- 0.040 mm (3σ) cpk≥1.00 OF: +/- 0.050 mm (3σ) cpk≥1.00 H02F: +/- 0.025 mm (3σ) cpk≥1.00 H01: +/- 0.030 mm (3σ) cpk≥1.00 |
|
| ابعاد ماشین | L: 1280mm، W: 2656mm، H: 1556mm | |
| قرار دادن سر | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H24G | H08M | H02F | H01 | از | |||||||
| مقدار نوزل | 24 | 8 | 2 | 1 | 1 (یا یک پنجه) |
||||||
| سرعت عبور (cph) | 37،000 سی پی اچ (وضعیت اولویت بهره وری، در حال توسعه) 35،000 سی پی اچ (طریقه استاندارد) |
13,000 | 7,300 | 4,200 | 3,000 | ||||||
| اندازه قطعات (ملی متر) |
03015 mm تا 5 x 5 ارتفاع: تا ۲٫۰ میلی متر |
0603 (0201") به 45 × 45 ارتفاع: تا 13.0 میلی متر |
1608 (0603") به 74 x 74 (32 x 180) ارتفاع: تا 25.4 میلی متر |
1608 (0603") به 74 x 74 (32 x 180) ارتفاع: تا 38,1 میلی متر |
|||||||
| حضور بخش چک |
○ | ○ (H08MQ) |
○ | x | |||||||
| قطعات عرضه |
نوار | ○ | ○ | ○ | ○ | ||||||
| چوب | x | ○ | ○ | ○ | |||||||
| سینی | x | ○ | ○ | ||||||||
| دایناهد ((DX)) | ||||
| مقدار نوزل | 12 | 4 | 1 | |
| سرعت عبور (cph) | 27,000 تابع حضور قطعات ON: 26000 |
12,000 | 5,800 | |
| اندازه قطعات (ملی متر) |
0402 (01005") تا 12.5 میلی متر قطر و Y 7.5 میلی متر یا کمتر است ارتفاع: تا ۳٫۰ میلی متر |
1608 (0603") به 15 × 15 ارتفاع: تا 6.5 میلی متر |
1608 (0603") به 74 x 74 (32 x 100) ارتفاع: تا 25.4 میلی متر |
|
| دقت قرار دادن (توصیه مبتنی بر علامت معتبر) |
+/-0.038 (+/-0.050) mm (3σ) cpk≥1.00 | +/- 0.040 mm (3σ) cpk≥1.00 | +/- 0.030 mm (3σ) cpk≥1.00 | |
| حضور بخش چک |
o | x | o | |
| قطعات عرضه |
نوار | o | o | o |
| چوب | x | o | o | |
| سینی | x | o | o | |
