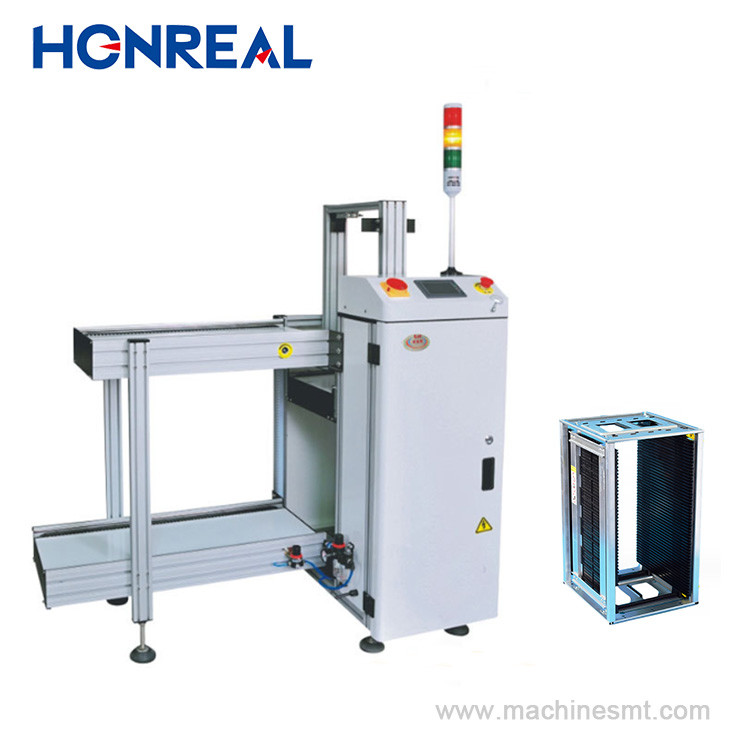

تجهیزات مونتاژ الکترونیک بارگذاری خودکار SMT PCB
معرفی محصول:
1. اين واحد براي ارسال PCB از مجله به خط توليد SMT استفاده ميشه
2سیستم کنترل PLC پایدار و قابل اعتماد
3. آسان برای استفاده از رابط کنترل صفحه لمسی LED؛
4.گرفتن های پنوماتیک سه نقطه ی بالا و پایین برای تراز کردن مجلات فراهم شده است
5.طراحی فشار موثر می تواند اطمینان حاصل کند که PCB شکسته نیست؛
6.3 مجلات قادر به بارگیری هستند.
7جهت گیری از چپ به راست یا از راست به چپ (اختیاری)
8.مراقبت همیشه خطای ماشین
9طراحی محکم و پایدار
10پورت.SMEMA سازگار است.
| پارامترهای فنی | |
| عملکرد | این واحد برای ارسال PCB از مجله به خط تولید SMT استفاده می شود |
| ضخامت PCB | حداقل 0.6 میلی متر |
| شماره مجله | انتقال بالا: 1pcs، انتقال پایین: 1ps، ((یا سفارشی) |
| ارتفاعات قدم انتخاب شده | 1 تا 4 ((10mm گام ها) |
| زمان بارگذاری PCB | حدود 6 ثانیه |
| زمان تغییر مجلات | حدود 30 ثانیه |
| جهت حمل و نقل | از چپ به راست/از راست به چپ ((اختیاری) |
| ارتفاع حمل | 900±20mm ((یا سفارشی) |
| فشار هوا | ۴ تا ۶ بار، حداکثر ۱۰ لیتر در دقیقه |
| منبع برق | 100-230V AC ((مخصوّص) تک فاز، MAX 300V/A |
این مدل استاندارد است
| مشخصات | ||||
| شماره مدل | HR-250 | HR-330 | HR-390 | HR-460 |
| اندازه PCB (L × W) ◄ ((L × W) mm | (50x50) ((350x250) | (50x50) ((455x330) | (50x50) ((530x390) | (50x50) ((530x460) |
| اندازه ماشین (L × W × H) mm | 1370×750×1200 | 1550×830×1200 | 1750×920×1200 | 1750×990×1200 |
| اندازه گارانتی (L × W × H) mm | 355×320×563 | ۴۶۰×۴۰۰×۵۶۳ | 535×460×570 | 535×530×570 |
| وزن | 110 کیلوگرم | 135 کیلوگرم | ۱۵۵ کیلوگرم | 175 کیلوگرم |
