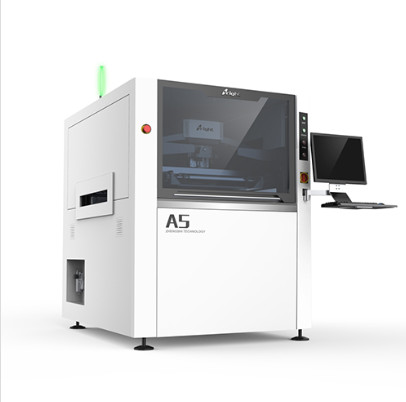

پرینتر استنسل Pcb کاملا اتوماتیک ماشین چاپ استنسل اتوماتیک A5
ویژگی ها:
1. سيستم موقعيت گيري دقيق نوري
چهار منبع نور قابل تنظیم، شدت نور قابل تنظیم است، نور یکنواخت است، و کسب تصویر کامل تر است؛ شناسایی خوب ((از جمله نقاط نامناسب علامت) ، برای تیره کردن استفاده می شود،پوشش مس، پوشش طلا، اسپری قلع، FPC و انواع دیگر PCB با رنگ های مختلف.
2. سیستم تمیز کردن استنسل با کارایی بالا و سازگاری بالا
سیستم پاک کننده جدید تماس کامل با استنسل و مکش خلاء بزرگ را تضمین می کند، اطمینان حاصل کنید که خمیر جوش در شبکه را از بین ببرید، یک رول ضد استاتیک ایجاد کنید،و به طور کامل حذف خمیر جوش در استنسل جذب و شبکه واقعا تحقق عملکرد تمیز کردن خودکار موثر.
3. محور چاپ
Squeegee Y محور سرو با محرک پیچ، دقت بالاتر، عملکرد پایدارتر، طول عمر خدمت را افزایش می دهد، برای ارائه یک سیستم کنترل چاپ خوب برای مشتریان
4. سيستم شستشويي هوشمند
تنظیمات هوشمند قابل برنامه ریزی، دو موتور مستقل مستقیم رانده شده، سیستم دقیق تشخیص فشار صفر.
5. سیستم سازگاری ضخامت PCB ویژه
ارتفاع پلتفرم به طور خودکار با توجه به تنظیم ضخامت PCB کالیبراسیون می شود که در ساختار هوشمند، سریع، ساده و قابل اعتماد است.
6بررسی کیفیت چاپ 2D پسته ی جوش و تحلیل SPC
عملکرد دو بعدی برای آفست، کمتر قلع، نشت، اتصال قلع و سایر مشکلات چاپ می تواند به سرعت تشخیص داده شود، افزایش نقطه تشخیص به صورت خودسرانه؛نرم افزار SPC می تواند نمونه های جمع آوری شده توسط ماشین را تجزیه و تحلیل کند شاخص CPK کیفیت چاپ را تضمین می کند.
7. عملکرد پر کردن خودکار خمیر جوش
اضافه کردن خودکار منظم و نقطه ثابت از خمیر جوش برای اطمینان از کیفیت خمیر جوش و مقدار خمیر جوش در استنسیل.به منظور اطمینان از اینکه مشتری می تواند کیفیت چاپ پایدار و مداوم را برای مدت طولانی انجام دهد، بهره وری را بهبود می بخشد.
8. کنترل بازخورد فشار اسکیوگی با حلقه نزدیک
با استفاده از سیستم بازخورد فشار دستگاه، می تواند با دقت مقدار فشار اولیه دستگاه را نشان دهد.هوشمندانه تنظیم عمق فشار squeegee، ارزش فشار ثابت را در فرآیند چاپ تضمین می کند و بالاترین کنترل فرآیند را به دست می آورد و چاپ کامل دستگاه های با تراکم بالا و فاصله دقیق را تحقق می بخشد.
9کنترل درجه حرارت و رطوبت
تنظیم خودکار و نظارت بر دمای و رطوبت در چاپخانه برای اطمینان از ویژگی های فیزیکی پایدار مواد چاپی.
10صفحه مکش خلاء و عملکرد فشار بالا
این می تواند به طور خودکار PCB با اندازه ها و ضخامت های مختلف را برای غلبه بر تغییر شکل تخته به طور موثر کلیمپ کند، اطمینان حاصل کنید که قلع به طور مساوی چاپ شده است.
11. عملکرد تشخیص حاشیه خمیر پودر استنسل
تشخیص زمان واقعی حاشیه خمیر جوش (ضخامت) بر روی استنسیل،اخطار هوشمند برای پر کردن قوطی
12. عملکرد تشخیص استنسل plugging
با جبران منبع نور بالای ستینسیل، CCD برای بررسی شبکه در زمان واقعی استفاده می شود تا به سرعت تشخیص دهد و قضاوت کند که آیا ستینسیل پس از تمیز کردن مسدود شده است،و انجام تمیز کردن اتوماتیک، که یک مکمل برای تشخیص 2D PCB است.
پارامتر تجهیزات:
|
Sفریم های کرین: |
370*370mm~737*737mm |
|
فکر کردن: |
25 تا 40 میلی متر |
|
اندازه PCB ((min~max) |
50*50~400*340 میلی متر |
|
ضخامت PCB |
0.4~6mm |
|
PCB Warpage |
< ۱٪ |
|
ارتفاع حمل |
900±40 میلی متر |
|
جهت حمل و نقل |
از چپ به راست یا از راست به چپ |
|
سرعت حمل |
حداکثر 1500mm/s قابل برنامه ریزی |
|
سر چاپ |
دو سر چاپی مستقل موتور شده |
|
سرعتی که دستگاه از آن استفاده میکند |
۶ تا ۲۰۰ میلی متر در ثانیه |
|
زاویه شستشو |
60°/55°/45° |
|
نوع آب پاشی |
فولاد ضد زنگ (استاندارد) پلاستیک |
|
جدا کردن استنسل |
0.1~20mm/sec قابل برنامه ریزی |
|
سیستم تمیز کردن |
خشک / مرطوب / خلاء ((برنامه گذاری می شود) |
|
محدوده تنظیم جدول |
X:±10mm Y:±10mm |
|
CCD FOV |
8*6 میلی متر |
|
بازرسی پاست جوش |
استاندارد بازرسی دو بعدی |
|
دقت موقعیت تکرار |
±0.025mm |
|
زمان چرخه |
<7s ((به استثنای چاپ و تمیز کردن) |
|
تغییر محصول |
<5 دقیقه |
|
هوا مورد نیاز |
4.5 ~ 6kg/cm2 |
|
وزن ماشین |
حدود 1000 کیلوگرم |
|
ابعاد ماشین |
1220*1355*1500 |
خدمات جهانی
برای تنظیم کارخانه SMT، ما می توانیم برای شما انجام دهیم:
1ما راه حل کامل SMT را برای شما فراهم می کنیم
2ما تکنولوژی اصلی را با تجهیزات خود فراهم می کنیم
3ما حرفه ای ترین خدمات فنی را ارائه می دهیم
4ما تجربه ی غنی در ساخت کارخانه ی اس ام تی داریم
5ما مي تونيم هر سوالي در مورد SMT رو حل کنيم
