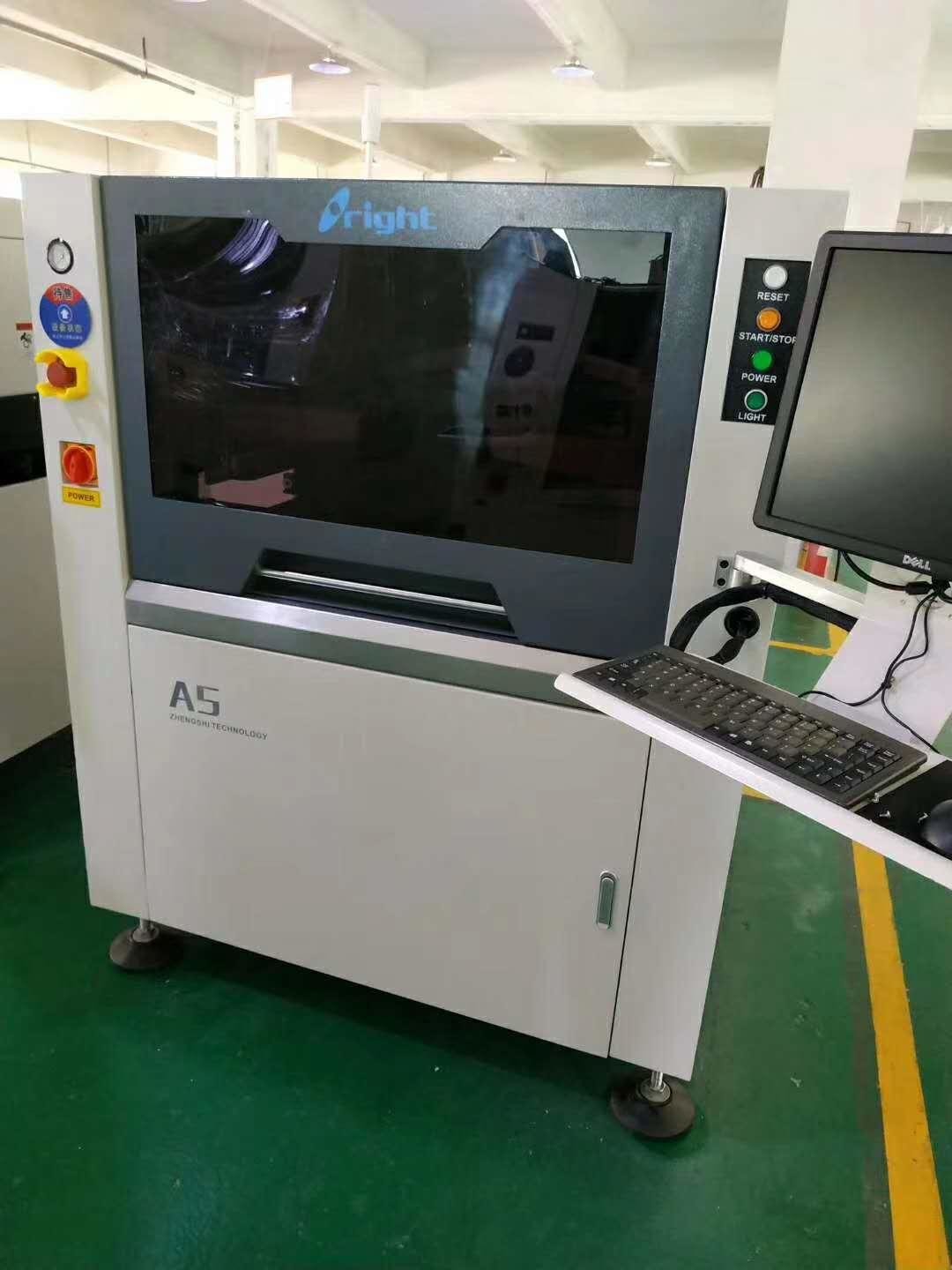

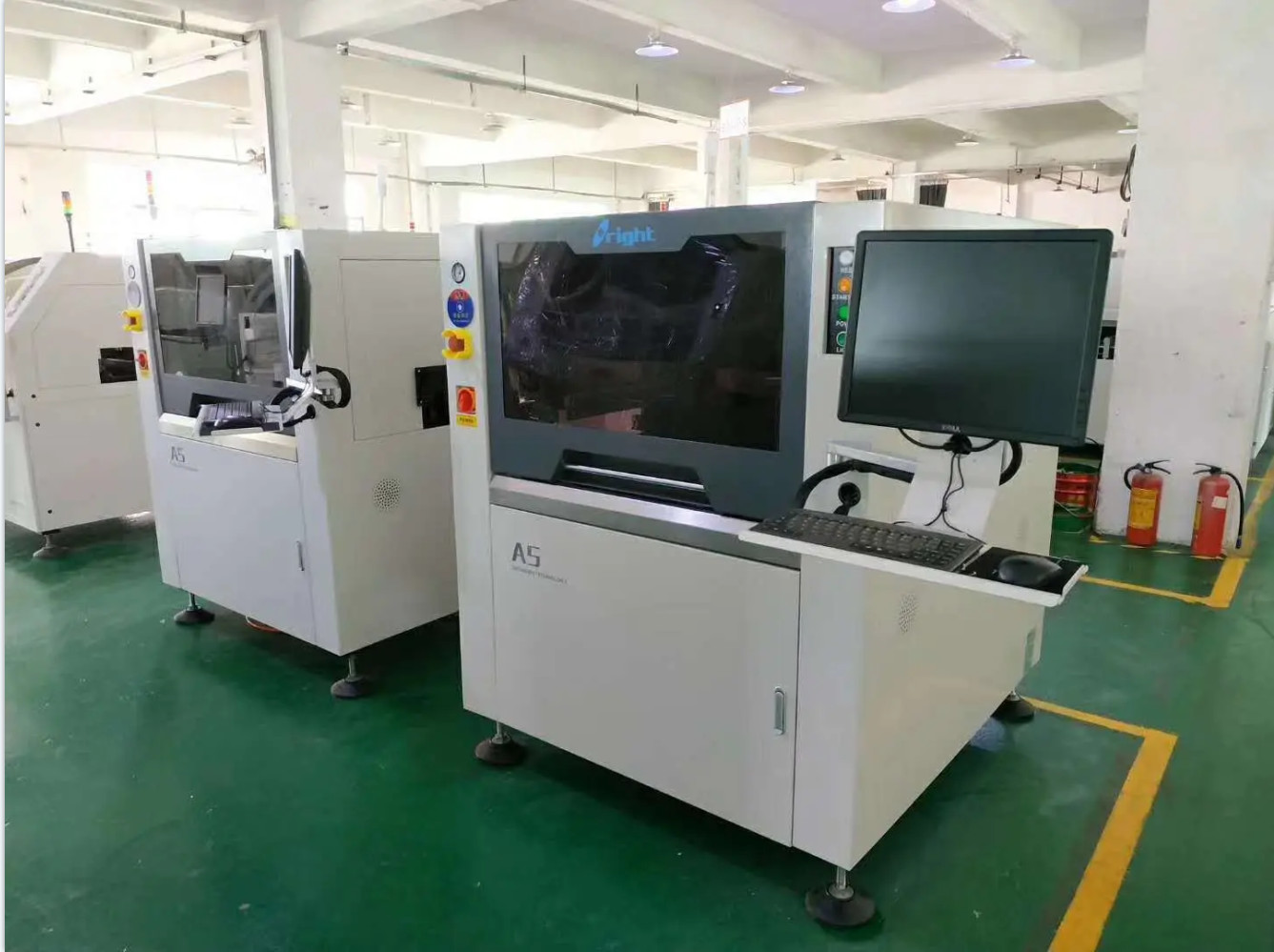

پرینتر استنسل Pcb کاملا اتوماتیک ماشین چاپ استنسل اتوماتیک A5
توضیحات محصول:
طراحی انسانی
طیف گسترده ای از برنامه های کاربردی، انعطاف پذیری قوی؛
سیستم تمیز کردن خودکار از نوع اسپری منحصر به فرد
ساختار کاغذ پاک کننده بسیار کارآمد و صرفه جویی در انرژی؛
سیستم پردازش تصویر منحصر به فرد
حالت تولید چاپ هوشمند؛
محدوده چاپ: 400*340mm/510*340mm
اتخاذ پلت فرم بین المللی سه محور اتصال UVW؛
اندازه ماشین: 1220X1355X1500mm
گزینه های ماشین: عملکرد اضافه کردن قلع اتوماتیک، عملکرد تشخیص خودکار استنسیل، عملکرد توزیع اتوماتیک، عملکرد بازخورد فشار اسپری
عملکرد اتوماتیک MSE/SPI عملکرد کنترل درجه حرارت و رطوبت اتوماتیک
پارامتر تجهیزات:
|
Sفریم های کرین: |
370*370mm~737*737mm |
|
فکر کردن: |
25 تا 40 میلی متر |
|
اندازه PCB ((min~max) |
50*50~400*340 میلی متر |
|
ضخامت PCB |
0.4~6mm |
|
PCB Warpage |
< ۱٪ |
|
ارتفاع حمل |
900±40 میلی متر |
|
جهت حمل و نقل |
از چپ به راست یا از راست به چپ |
|
سرعت حمل |
حداکثر 1500mm/s قابل برنامه ریزی |
|
سر چاپ |
دو سر چاپی مستقل موتور شده |
|
سرعتی که دستگاه از آن استفاده میکند |
۶ تا ۲۰۰ میلی متر در ثانیه |
|
زاویه شستشو |
60°/55°/45° |
|
نوع آب پاشی |
فولاد ضد زنگ (استاندارد) پلاستیک |
|
جدا کردن استنسل |
0.1~20mm/sec قابل برنامه ریزی |
|
سیستم تمیز کردن |
خشک / مرطوب / خلاء ((برنامه گذاری می شود) |
|
محدوده تنظیم جدول |
X:±10mm Y:±10mm |
|
CCD FOV |
8*6 میلی متر |
|
بازرسی پاست جوش |
استاندارد بازرسی دو بعدی |
|
دقت موقعیت تکرار |
±0.025mm |
|
زمان چرخه |
<7s ((به استثنای چاپ و تمیز کردن) |
|
تغییر محصول |
<5 دقیقه |
|
هوا مورد نیاز |
4.5 ~ 6kg/cm2 |
|
وزن ماشین |
حدود 1000 کیلوگرم |
|
ابعاد ماشین |
1220*1355*1500 |
خدمات جهانی
برای تنظیم کارخانه SMT، ما می توانیم برای شما انجام دهیم:
1ما راه حل کامل SMT را برای شما فراهم می کنیم
2ما تکنولوژی اصلی را با تجهیزات خود فراهم می کنیم
3ما حرفه ای ترین خدمات فنی را ارائه می دهیم
4ما تجربه ی غنی در ساخت کارخانه ی اس ام تی داریم
5ما مي تونيم هر سوالي در مورد SMT رو حل کنيم
