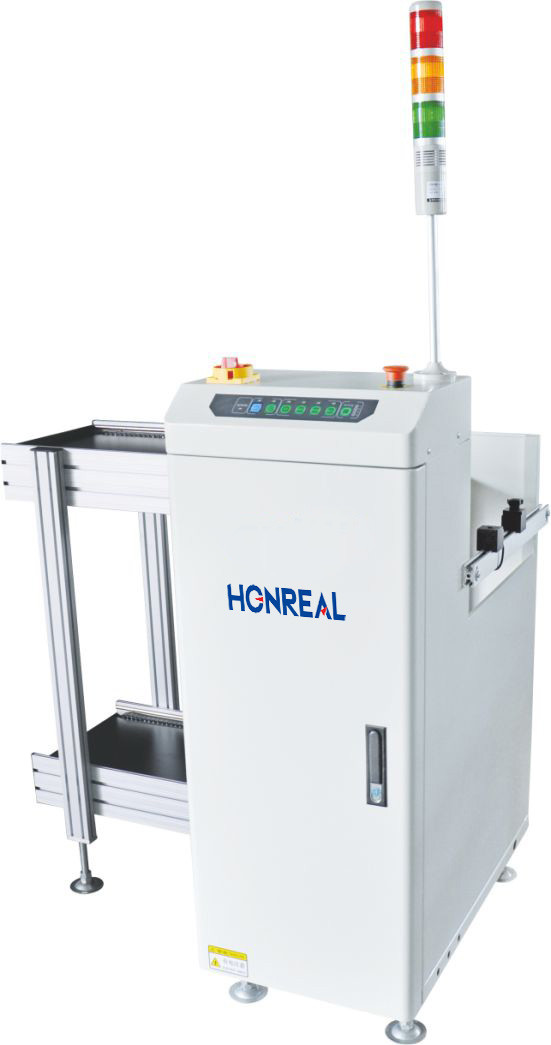

دستگاه بارگیری مجلات کوچک SMT PCB برای مونتاژ الکترونیک
معرفی محصول:

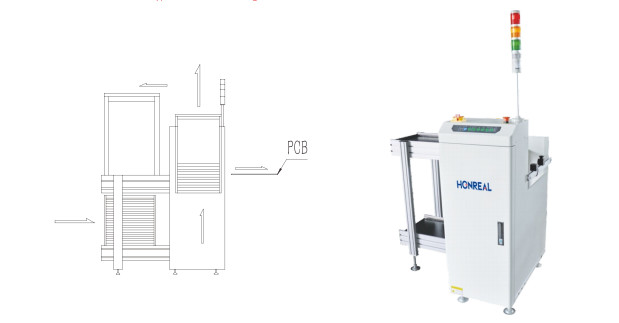

این دستگاه برای انتقال PCB از یک مجله به یک خط تولید SMT طراحی شده است.همراه با یک رابط کنترل صفحه لمسی LED کاربر پسندتنظیم مجلات با استفاده از کلیمپ های پنوماتیک که در بالا و پایین قرار دارند، با استفاده از یک سیستم سه نقطه ای تسهیل می شود.طراحی شامل یک مکانیسم فشار کارآمد برای اطمینان از اینکه PCB ها در طول فرآیند انتقال سالم باقی می ماننداون قادر به بارگذاری سه تا انبار به طور همزمان هست
جهت انتقال را می توان برای حرکت از چپ به راست یا از راست به چپ سفارشی کرد (اختیاری). ماشین مجهز به قابلیت های نظارت مداوم بر خطا است.اطمینان از تشخیص سریع و حل هر گونه مشکلطراحی قوی و پایدار آن عملکرد قابل اعتماد را تضمین می کند. علاوه بر این، دارای یک پورت SMEMA سازگار برای ادغام بی نقص با سایر تجهیزات است.
|
پارامترهای فنی
|
|
| عملکرد | این واحد برای ارسال PCB از مجله به خط تولید SMT استفاده می شود |
|
ضخامت PCB
|
حداقل 0.6 میلی متر |
|
شماره مجله
|
انتقال بالا: 1pcs، انتقال پایین: 1ps، ((یا سفارشی) |
|
ارتفاعات قدم انتخاب شده
|
1 تا 4 ((10mm گام ها) |
|
زمان بارگذاری PCB
|
حدود 6 ثانیه |
|
زمان تغییر مجلات
|
حدود 30 ثانیه |
|
جهت حمل و نقل
|
از چپ به راست/از راست به چپ ((اختیاری) |
|
ارتفاع حمل
|
900±20mm ((یا سفارشی) |
|
فشار هوا
|
4- 6 بار، MAX10L/دقیقه |
|
منبع برق
|
100-230V AC ((مخصوّص) تک فاز، MAX 300V/A |
| مشخصات | ||||
| شماره مدل | HR-250D | HR-330D | HR-390D | HR-460D |
| اندازه PCB (L × W) ◄ ((L × W) mm | (50x50) ((350x250) | (50x50) ((455x330) | (50x50) ((530x390) | (50x50) ((530x460) |
| اندازه ماشین (L × W × H) mm | 1080×770×1200 | 1280×850×1200 | 1450×920×1200 | 1450×990×1200 |
| اندازه گارانتی (L × W × H) mm | 355×320×563 | ۴۶۰×۴۰۰×۵۶۳ | 535×460×570 | 535×530×570 |
| وزن | 110 کیلوگرم | 130 کیلو | 150 کیلوگرم | 165 کیلو |
ما کی هستیم؟
شركت تكنولوژي شنژن اونريال يک شركت ملي با تکنولوژی بالا است که تخصصي در تحقیق و توسعه، توليد و فروش تجهیزات استسرمايه ثبت شده اين شرکت 5 ميليون دلار استداشتن یک تیم فنی با تجربه و توانایی نوآوری فنی عالی، ایجاد یک زنجیره تامین محصول و تیم خدمات بهتر و پاسخگویی به نیازهای مختلف مشتری، هدف بلند مدت ما است.ما با درک مشتریان نیازهای مشتریان را برآورده خواهیم کرد، آنها را در اولویت قرار می دهد و خدمات ارزشمندی را ارائه می دهد.
گواهینامه
بسته بندی
با ما تماس بگیرید
| شرکت | شرکت Shenzhen Honreal Technology CO.,Ltd. |
| آدرس | شماره 15، جاده شانگن هانگما، خیابان شاجینگ، منطقه باوآن، شنجن، استان گوانگ دونگ، چین |
| تلفن | +86755 2302 0279 |
| فکس | +86 755 2330 6782 |
| کد پستی | 518125 |
| اسکایپ/ واتس اپ/ وِچات | +8613715227009 |
| ایمیل: | مونیکا@szhonreal.com |
