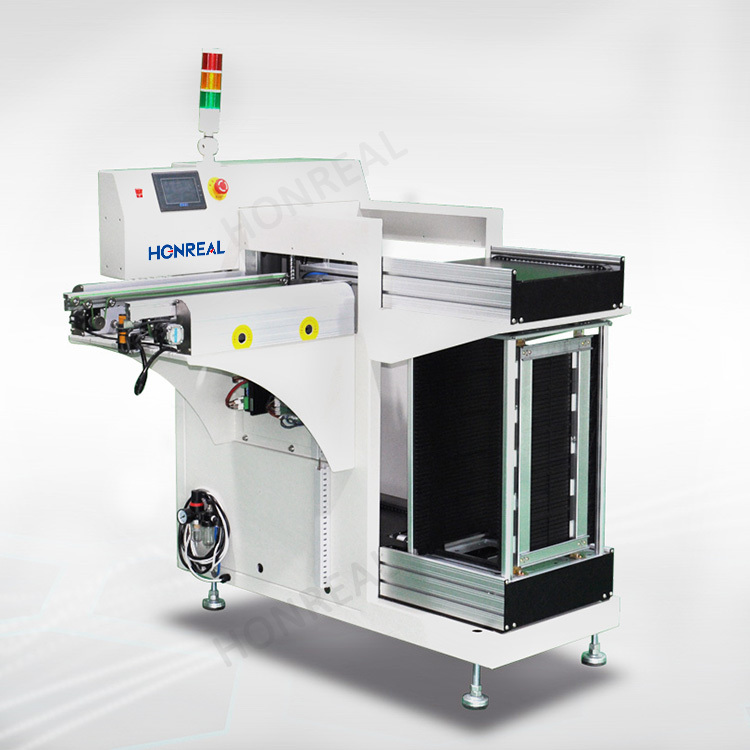

خودکار L-شکل PCB SMT Unloader 350x250mm 6s بارگیری

1 مجموعه
MOQ
قابل مذاکره
قیمت
خودکار L-شکل PCB SMT Unloader 350x250mm 6s بارگیری
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
زمان بارگذاری PCB: تقریبا 6 ثانیه
تغییر مجله در طول زمان: تقریبا 30 ثانیه
جهت حمل و نقل: از چپ به راست / راست به چپ (اختیاری)
ارتفاع حمل و نقل: 900±20 میلی متر (یا سفارشی)
فشار: 4-6 بار، حداکثر 10 لیتر در دقیقه
منبع تغذیه: 100-230 ولت AC (سفارشی) تک فاز، حداکثر 300 ولت / آمپر
اندازه PCB (L× W) × (L× W) میلی متر: (50x50) × (350x250) میلی متر
اندازه دستگاه (L×W×H)mm: 1700 × 750 × 1200 میلی متر
اندازه مجله (L×W×H)mm: 355×320×563 میلی متر
وزن: 130 کیلوگرم
برجسته کردن:

بارگذاری و تخلیه خودکار PCB,مجله بارگیری و تخلیه PCB,محموله اتوماتیک مجلات اسمبلی SMT

,

PCB Loader And Unloader Magazine

,

Smt Assembly automatic magazine loader
اطلاعات اولیه
محل منبع: چین
نام تجاری: HONREAL
گواهی: CE
شماره مدل: HR-250XL
پرداخت
جزئیات بسته بندی: جعبه ی چوبی
زمان تحویل: 10-20 روز کاری
شرایط پرداخت: L/C، T/T، وسترن یونیون
قابلیت ارائه: 100 مجموعه در ماه
توضیحات محصول
دستگاه تخلیه خودکار SMT PCB شکل L برای خط مونتاژ

معرفی محصول:
  • این تجهیزات برای جمع آوری PCB در مجله در پایان خط تولید SMT استفاده می شود
  • سیستم کنترل PLC پایدار و قابل اعتماد
  • آسان برای استفاده از رابط کنترل صفحه لمسی LED
  • کلیمپ های پنوماتیک از بالا و پایین سه نقطه ارائه شده برای تراز مجله
  • طراحی موثر فشار می تواند اطمینان حاصل شود که PCB شکسته نیست
  • ظرفیت بارگیری 2 مجلات
  • جهت گیری از چپ به راست یا از راست به چپ (اختیاری)
  • کنترل همیشه خطای ماشین
  • طراحی محکم و پایدار
  • پورت SMEMA سازگار است
درخواست

این در انتهای خطوط تولید SMT و AI استفاده می شود. برای محافظت بهتر از صفحه PCB نیازی به لمس صفحه PCB با دست ندارد.PCB Unloader به طور خودکار جمع آوری PCB از خط تولید به مجلات PCB. همچنین می تواند عملکرد شروع لایه صفحه فشار / لایه صفحه فشار تنظیم شود؛ این ماشین دارای توابع دقت بالا بالا، شمارش خودکار، آلارم خطا، هشدار اطلاعات درخواست،و غیرهاین یک تجهیزات ضروری برای تحقق اتوماسیون خط کامل است.

پارامترهای فنی
عملکرد این تجهیزات برای جمع آوری PCB در مجله در پایان خط تولید SMT استفاده می شود
ضخامت PCB حداقل 0.6mm
شماره مجله حمل بالا: 1pcs، حمل پایین: 1ps (یا سفارشی)
ارتفاعات قدم انتخاب شده 1 تا 4 (10 میلی متر فاصله قدم)
زمان بارگذاری PCB حدود 6 ثانیه
زمان تغییر مجلات حدود 30 ثانیه
جهت حمل و نقل از چپ به راست/از راست به چپ (اختیاری)
ارتفاع حمل 900±20mm (یا سفارشی)
فشار هوا ۴ تا ۶ بار، حداکثر ۱۰ لیتر در دقیقه
منبع برق 100-230V AC (بر حسب نیاز) تک فاز، MAX 300V/A
مشخصات
شماره مدل HR-250XL HR-330XL HR-390XL HR-460XL
اندازه PCB (L × W) ◄ ((L × W) mm (50x50) ((350x250) (50x50) ((455x330) (50x50) ((530x390) (50x50) ((530x460)
اندازه ماشین (L × W × H) mm 1180×1130×1200 1300×1420×1200 1500×1530×1200 1500×1630×1200
اندازه گارانتی (L × W × H) mm 355×320×563 ۴۶۰×۴۰۰×۵۶۳ 535×460×570 535×530×570
وزن 170 کیلوگرم 150 کیلوگرم 170 کیلوگرم 185 کیلوگرم

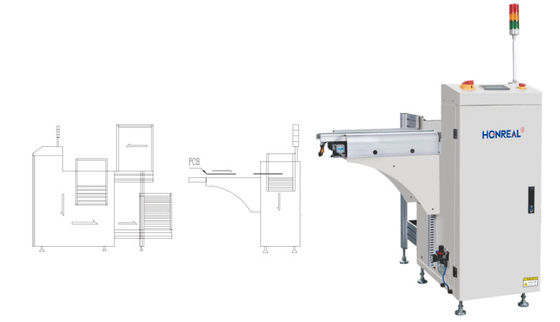

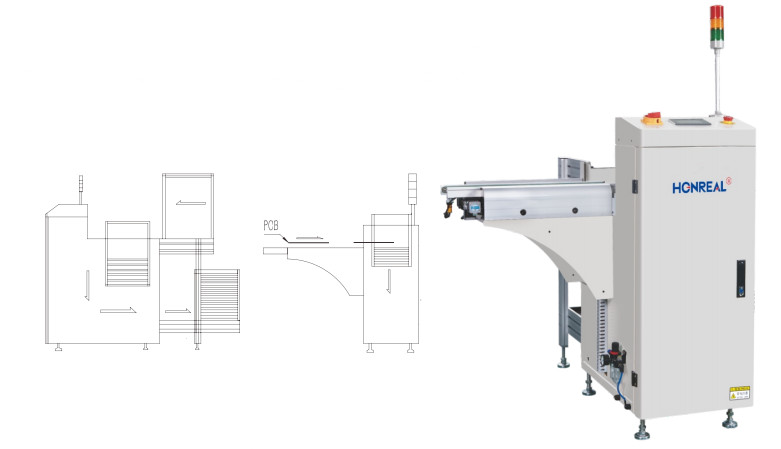

خودکار L-شکل PCB SMT Unloader 350x250mm 6s بارگیری 0 خودکار L-شکل PCB SMT Unloader 350x250mm 6s بارگیری 1 خودکار L-شکل PCB SMT Unloader 350x250mm 6s بارگیری 2





































ما کی هستیم؟

Shenzhen Honreal Technology Co. ، Ltd یک شرکت پیشرفته ملی است که در تحقیقات و توسعه تجهیزات SMT ، تولید ، فروش تخصص دارد.خدمات برای 500 شرکت برتر الکترونیک جهانسرمایه ثبت شده شرکت 5 میلیون دلار است. با داشتن تیم فنی با تجربه و توانایی نوآوری فنی عالی،ایجاد یک زنجیره تامین محصول بهتر و تیم خدمات و پاسخگویی به نیازهای مختلف مشتریان هدف بلند مدت ما استما با درک مشتریان، اول قرار دادن آنها و ارائه خدمات ارزشمند، نیازهای مشتریان را برآورده خواهیم کرد.

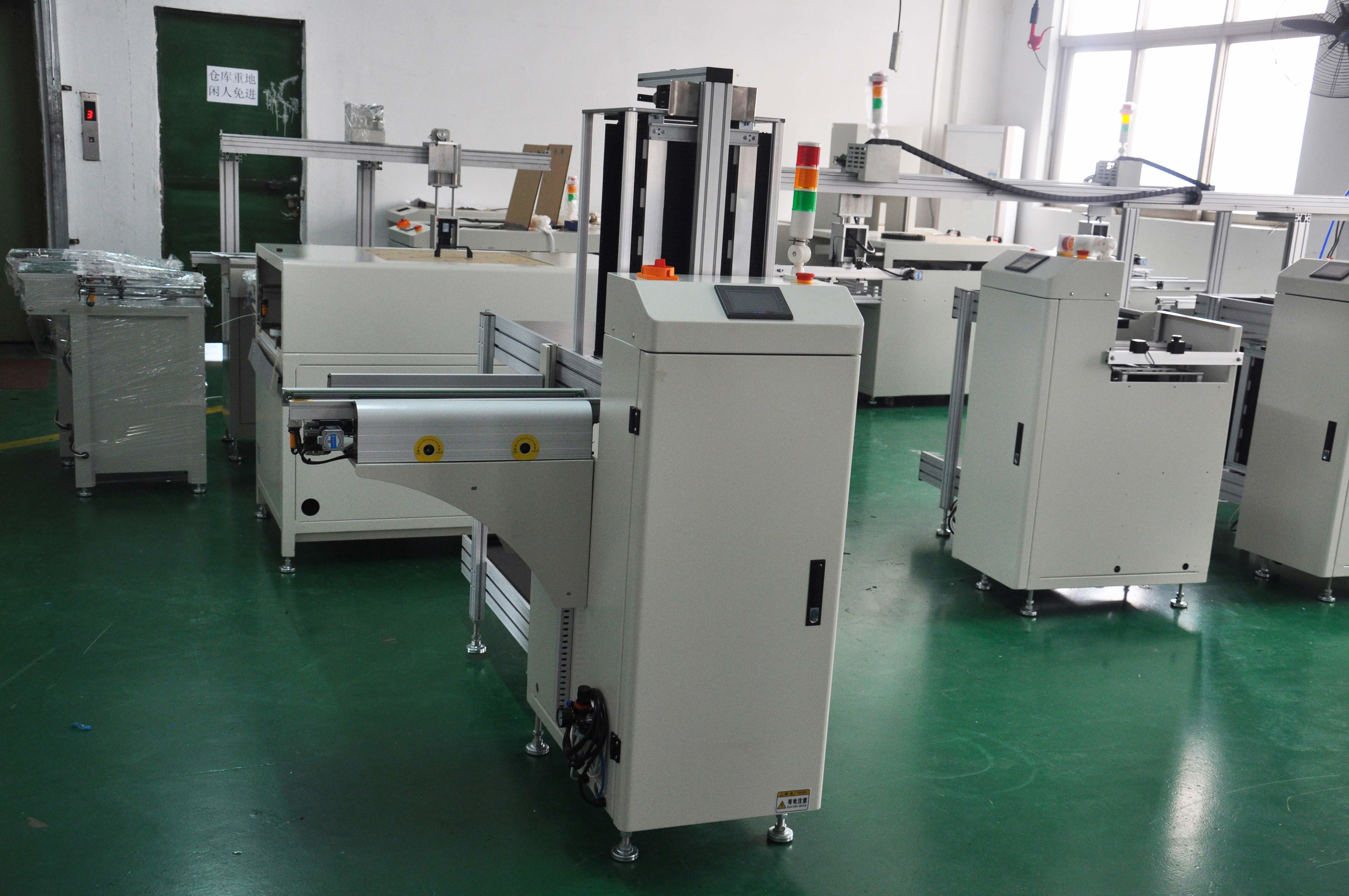

خودکار L-شکل PCB SMT Unloader 350x250mm 6s بارگیری 3












گواهینامه

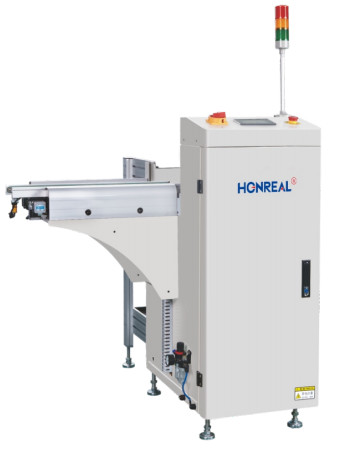

خودکار L-شکل PCB SMT Unloader 350x250mm 6s بارگیری 4










بسته بندی
خودکار L-شکل PCB SMT Unloader 350x250mm 6s بارگیری 5
برچسب:

بارگذاری و تخلیه PCB چند مجله,90 درجه PCB بارگیری و تخلیه,بارگذاری و تخلیه خودکار PCB

بارگذاری و تخلیه خودکار PCB,مجله بارگیری و تخلیه PCB,محموله اتوماتیک مجلات اسمبلی SMT

Automatic PCB Loader And Unloader
